گیربکس قورباغهای یکی از انواع گیربکس صنعتی برای کاهش دور و افزایش گشتاور در ماشینآلات و خطوط تولید است. این خانواده در بازار ایران با نامهایی مانند گیربکس روسی، گیربکس قورباغهای روسی و گیربکس سه محور نیز شناخته میشود.

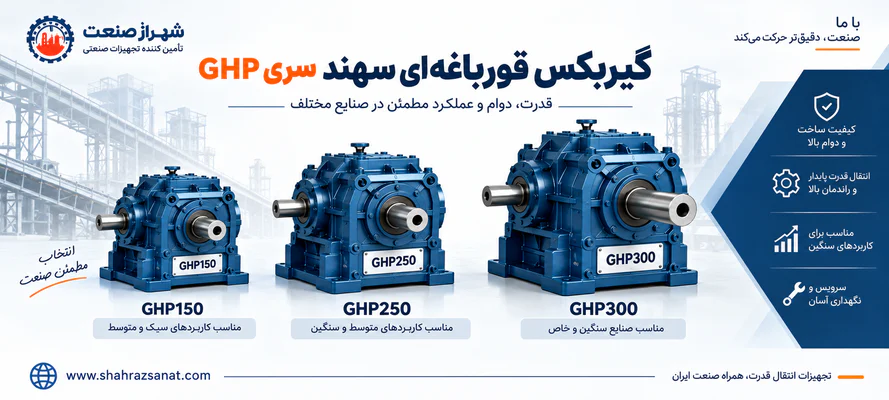

سری GHP یکی از محصولات گیربکس سهند اصفهان است که با ساختار هلیکال شافت موازی برای کاربردهای صنعتی مختلف استفاده میشود. در شهراز صنعت مدلهای GHP150، GHP250 و GHP300 قابل بررسی و سفارش هستند.
برای خرید گیربکس قورباغهای یا گیربکس روسی انتخاب فقط براساس قیمت یا ظاهر محصول کافی نیست. توان الکتروموتور ، دور ورودی، دور خروجی، نسبت تبدیل، گشتاور بار، ساعات کارکرد و شرایط محیطی باید قبل از انتخاب بررسی شوند.

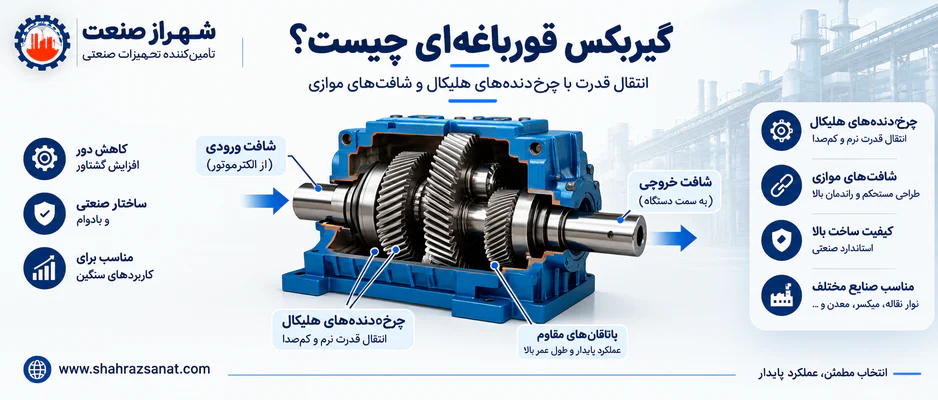

گیربکس قورباغهای نوعی گیربکس صنعتی کاهنده است که وظیفه کاهش سرعت ورودی و افزایش گشتاور خروجی را برعهده دارد. در بسیاری از مدلهای این خانواده از چرخدندههای هلیکال استفاده میشود و به همین دلیل با عنوان گیربکس هلیکال قورباغهای نیز شناخته میشود.
نام «قورباغهای» یک اصطلاح رایج بازار تجهیزات صنعتی است که به فرم ظاهری و ساختار این خانواده از گیربکسها اشاره دارد. همچنین عبارت گیربکس روسی برای برخی مدلهای مشابه با ساختار چندمحوره و شافت موازی در بازار ایران استفاده میشود.
کاربرانی که عبارتهایی مانند گیربکس روسی، گیربکس سه محور، گیربکس قورباغهای روسی یا گیربکس GHP سهند را جستجو میکنند، معمولاً به دنبال گیربکسی برای انتقال قدرت صنعتی و افزایش گشتاور هستند؛ اما هر مدل براساس ظرفیت، نسبت تبدیل و شرایط کاری کاربرد متفاوتی دارد.
قیمت گیربکس قورباغهای به مدل، سایز، نسبت تبدیل، ظرفیت گشتاور، مشخصات فنی و شرایط سفارش بستگی دارد. به همین دلیل قیمت تمام مدلهای گیربکس روسی یا قورباغهای یکسان نیست.
آخرین بروزرسانی قیمت: شهریور ۱۴۰۵
| مدل گیربکس | کاربرد | مشاهده محصول |
|---|---|---|
| GHP150 | کاربردهای سبک و متوسط صنعتی | مشاهده گیربکس GHP150 |
| GHP250 | کاربردهای متوسط و سنگین | مشاهده گیربکس GHP250 |
| GHP300 | کاربردهای سنگین صنعتی | مشاهده گیربکس GHP300 |
قیمت نهایی گیربکس قورباغهای سهند براساس موجودی، مدل، نسبت تبدیل و مشخصات فنی اعلام میشود. برای پروژههای صنعتی بهتر است قبل از خرید، شرایط کاری دستگاه بررسی شود.
در زمان خرید گیربکس قورباغهای انتخاب ارزانترین مدل همیشه بهترین انتخاب نیست. گیربکس باید متناسب با شرایط واقعی دستگاه، میزان بار و سرعت خروجی موردنیاز انتخاب شود.
توان موتور یکی از اطلاعات اولیه انتخاب گیربکس است؛ اما بهتنهایی سایز مناسب را مشخص نمیکند. نوع بار، گشتاور و مدت زمان کارکرد نیز باید بررسی شوند.
گیربکس با کاهش دور ورودی موتور، سرعت مناسب برای دستگاه را ایجاد میکند. در بسیاری از سیستمها گیربکس در کنار الکتروموتور سه فاز برای انتقال قدرت استفاده میشود.
در ماشینآلات سنگین، گشتاور خروجی یکی از مهمترین معیارهای انتخاب است. انتخاب گیربکس با ظرفیت کمتر از نیاز واقعی میتواند باعث فشار روی چرخدندهها، شافتها و یاتاقانها شود.
شرایط کاری نوار نقاله، میکسر، تجهیزات معدنی و خطوط تولید یکسان نیست. شوک مکانیکی، تعداد استارت و مدت زمان کارکرد روزانه باید هنگام انتخاب مدل بررسی شوند.

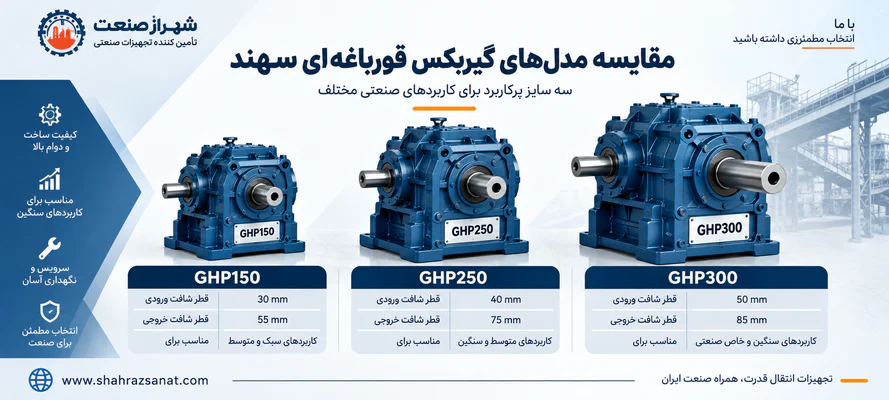

مدلهای اصلی این دسته شامل GHP150، GHP250 و GHP300 هستند که براساس ظرفیت، ابعاد و شرایط کاری انتخاب میشوند.
گیربکس GHP150 سهند یکی از مدلهای این سری است. این مدل دارای قطر شافت ورودی 30 میلیمتر و قطر شافت خروجی 55 میلیمتر است.
گیربکس GHP250 سهند مدل میانرده این خانواده محسوب میشود. قطر شافت ورودی این مدل 40 میلیمتر و قطر شافت خروجی آن 75 میلیمتر است.
گیربکس GHP300 سهند برای کاربردهایی با ظرفیت بالاتر مورد استفاده قرار میگیرد. قطر شافت ورودی آن 50 میلیمتر و قطر شافت خروجی آن 85 میلیمتر است.
| مدل | قطر شافت ورودی | قطر شافت خروجی | کاربرد عمومی |
|---|---|---|---|
| GHP150 | 30 mm | 55 mm | کاربردهای سبک و متوسط |
| GHP250 | 40 mm | 75 mm | کاربردهای متوسط صنعتی |
| GHP300 | 50 mm | 85 mm | کاربردهای سنگین صنعتی |
برای انتخاب صحیح گیربکس قورباغهای GHP باید علاوه بر توان موتور، پارامترهایی مانند نسبت تبدیل، گشتاور خروجی، قطر شافت، نوع نصب و شرایط کاری دستگاه بررسی شوند. انتخاب گیربکس براساس یک پارامتر بهتنهایی میتواند باعث کاهش عمر تجهیزات یا عملکرد نامناسب سیستم شود.
| مشخصه | مقدار |
|---|---|
| نوع گیربکس | هلیکال شافت موازی |
| خانواده محصول | گیربکس قورباغهای / روسی |
| مدلهای این دسته | GHP150، GHP250، GHP300 |
| ساختار انتقال قدرت | چرخدندههای هلیکال |
| نوع ورودی | Solid Shaft |
| نوع خروجی | Hollow Shaft، Solid Shaft یا دو طرف شافت (براساس مدل) |
| نسبت تبدیل | حدود 7 تا 100 |
| راندمان | حدود 90 تا 93 درصد |
| کاربرد | نوار نقاله، میکسر، خطوط تولید و تجهیزات صنعتی |
| مدل | قطر شافت ورودی | قطر شافت خروجی | کاربرد عمومی |
|---|---|---|---|
| GHP150 | 30 mm | 55 mm | کاربردهای سبک و متوسط |
| GHP250 | 40 mm | 75 mm | کاربردهای متوسط صنعتی |
| GHP300 | 50 mm | 85 mm | کاربردهای سنگین صنعتی |
یکی از ویژگیهای مهم گیربکسهای سری GHP استفاده از ساختار هلیکال شافت موازی است که باعث انتقال قدرت مناسب و کاهش تلفات انرژی در سیستم میشود.
راندمان دقیق گیربکس به عواملی مانند مدل، نسبت تبدیل، میزان بار، نحوه نصب، روغنکاری و شرایط کارکرد بستگی دارد. طبق مشخصات فنی این خانواده، راندمان برخی مدلهای GHP در محدوده حدود 90 تا 93 درصد قرار دارد.
در انتخاب گیربکس صنعتی، علاوه بر توان موتور باید راندمان، گشتاور خروجی، شرایط کاری و هزینه نگهداری نیز بررسی شوند.
گیربکسهای GHP و PM هر دو در بازار ایران در خانواده گیربکسهای قورباغهای یا روسی شناخته میشوند؛ اما از نظر برند، طراحی، ظرفیت و مشخصات فنی میتوانند تفاوت داشته باشند.
| ویژگی | GHP سهند | PM |
|---|---|---|
| خانواده محصول | گیربکس قورباغهای سهند | گیربکس روسی/قورباغهای بازار |
| مبنای انتخاب | توان، گشتاور، نسبت تبدیل و شرایط کاری | سایز، ظرفیت و مشخصات فنی |
| جایگزینی | نیازمند بررسی دقیق ابعاد، شافت و مشخصات دستگاه | |
بنابراین اگر قصد جایگزینی یک گیربکس PM یا روسی قدیمی با GHP سهند را دارید، باید مشخصات فنی هر دو محصول با یکدیگر تطبیق داده شود.
گیربکس سه محور یکی از اصطلاحات رایج برای این خانواده از گیربکسهای صنعتی است. در این ساختار، انتقال قدرت در چند مرحله انجام میشود تا سرعت کاهش یافته و گشتاور خروجی افزایش پیدا کند.
عبارت «سه محور» به معنی داشتن سه خروجی مستقل نیست؛ بلکه به ساختار داخلی انتقال قدرت و مراحل انتقال نیرو در گیربکس اشاره دارد.
به همین دلیل در بازار ممکن است یک محصول با عبارتهای: گیربکس سه محور، گیربکس روسی، گیربکس قورباغهای و گیربکس GHP معرفی شود.
در بازار ایران اصطلاح گیربکس روسی برای بسیاری از گیربکسهای صنعتی چندمحوره استفاده میشود که با نام گیربکس قورباغهای نیز شناخته میشوند.
اما تمام محصولاتی که با این نام عرضه میشوند مشخصات یکسانی ندارند. تفاوتها میتواند شامل موارد زیر باشد:
گیربکس قورباغهای GHP و گیربکس حلزونی هر دو برای کاهش دور و افزایش گشتاور استفاده میشوند، اما از نظر ساختار، راندمان، ابعاد و محدوده کاربرد تفاوت دارند.
| ویژگی | گیربکس قورباغهای GHP | گیربکس حلزونی |
|---|---|---|
| ساختار | چرخدنده هلیکال با شافت موازی | چرخ حلزون و ماردون |
| کاربرد | ماشینآلات صنعتی و بارهای سنگین | کاربردهای عمومیتر و فضاهای محدود |
| انتخاب | براساس گشتاور، توان و شرایط کاری | براساس نسبت تبدیل و نیاز دستگاه |
گیربکسهای قورباغهای به دلیل ساختار صنعتی، قابلیت انتقال گشتاور مناسب و وجود مدلهای مختلف در کاربردهای متنوع صنعتی استفاده میشوند.
در سیستمهای نوار نقاله، گیربکس وظیفه کاهش دور موتور و تأمین گشتاور لازم برای حرکت تسمه را برعهده دارد.
وزن مواد، سرعت تسمه، طول مسیر، شیب، قطر درام و ساعات کار روزانه از مهمترین عوامل انتخاب گیربکس مناسب برای نوار نقاله هستند.
در میکسرهای صنعتی، مقاومت مواد در برابر حرکت پرهها میتواند بار زیادی ایجاد کند. نوع ماده، حجم مخزن، ویسکوزیته، سرعت اختلاط و شرایط راهاندازی باید هنگام انتخاب گیربکس بررسی شوند.
تجهیزات معدنی معمولاً با بارهای سنگین، گردوغبار و شوکهای مکانیکی روبهرو هستند. در این کاربردها بررسی گشتاور، ظرفیت واقعی گیربکس و ضریب سرویس اهمیت زیادی دارد.
در سیستمهای انتقال قدرت این تجهیزات، استفاده از کوپلینگ صنعتی مناسب نیز میتواند به اتصال بهتر اجزای محرک کمک کند.

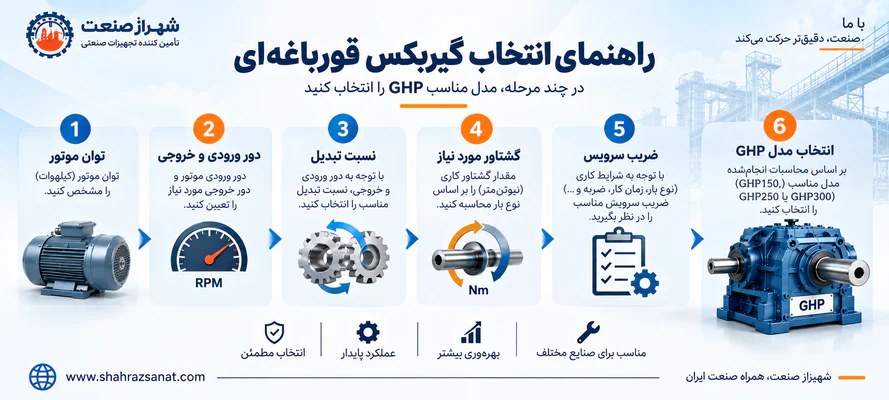

انتخاب صحیح گیربکس قورباغهای باید براساس شرایط واقعی دستگاه انجام شود. انتخاب صرفاً براساس توان موتور یا اندازه ظاهری گیربکس میتواند باعث کاهش عمر تجهیزات یا عملکرد نامناسب سیستم شود.
| اطلاعات موردنیاز | دلیل اهمیت |
|---|---|
| نوع دستگاه | شناخت شرایط کاری و نوع بار |
| توان الکتروموتور | تعیین ظرفیت اولیه گیربکس |
| دور موتور | مشخص شدن سرعت ورودی |
| دور خروجی موردنیاز | تعیین نسبت تبدیل |
| گشتاور موردنیاز | انتخاب ظرفیت مناسب |
| ساعات کار روزانه | بررسی شرایط کارکرد |
| وجود شوک مکانیکی | تعیین ضریب سرویس |
| فضای نصب | بررسی امکان نصب گیربکس |
| شرایط دستگاه | اقدام پیشنهادی |
|---|---|
| گیربکس روسی قدیمی روی دستگاه نصب است | بررسی پلاک، نسبت تبدیل، ابعاد و قطر شافت |
| فقط توان موتور مشخص است | بررسی دور، گشتاور و نوع بار قبل از انتخاب |
| بین GHP150، GHP250 و GHP300 مردد هستید | مقایسه ظرفیت، گشتاور و شرایط کاری دستگاه |
| برای نوار نقاله یا میکسر استفاده میشود | محاسبه گشتاور واقعی و ضریب سرویس |
یکی از اولین مراحل انتخاب گیربکس، تعیین نسبت تبدیل موردنیاز است. فرمول ساده محاسبه:
نسبت تبدیل = دور ورودی ÷ دور خروجی
برای مثال اگر دور ورودی موتور 1400 دور بر دقیقه و دور خروجی موردنیاز دستگاه 70 دور بر دقیقه باشد:
1400 ÷ 70 = 20
در این مثال نسبت تبدیل اولیه حدود 1:20 خواهد بود. البته انتخاب نهایی فقط براساس نسبت تبدیل انجام نمیشود و گشتاور، توان، نوع بار و ضریب سرویس نیز باید بررسی شوند.
وظیفه گیربکس فقط کاهش دور نیست؛ بلکه باید گشتاور موردنیاز دستگاه را نیز تأمین کند. به همین دلیل در انتخاب گیربکس روسی یا قورباغهای گشتاور واقعی بار اهمیت زیادی دارد.
در تجهیزاتی مانند نوار نقاله، میکسر و ماشینآلات سنگین، انتخاب گیربکس با ظرفیت کمتر از نیاز واقعی میتواند باعث افزایش فشار روی چرخدندهها، شافتها و یاتاقانها شود.
شرایط کاری دو دستگاه با موتور مشابه همیشه یکسان نیست. تعداد استارت، شوک مکانیکی، ساعات کار و نوع بار میتوانند روی ظرفیت موردنیاز گیربکس تأثیر بگذارند.
ضریب سرویس کمک میکند گیربکسی انتخاب شود که بتواند شرایط واقعی کار دستگاه را با اطمینان تحمل کند.
بسیاری از خریداران هنگام جستجوی خرید گیربکس روسی به دنبال جایگزین کردن گیربکس قدیمی نصبشده روی دستگاه خود هستند.
در این شرایط انتخاب جایگزین نباید فقط براساس ظاهر گیربکس انجام شود. دو گیربکس ممکن است مشابه به نظر برسند اما در نسبت تبدیل، ظرفیت، قطر شافت و ابعاد نصب تفاوت داشته باشند.
برای بررسی سایر گزینههای انتقال قدرت میتوانید دسته گیربکس صنعتی را نیز مشاهده کنید.
گیربکس قورباغهای به دلیل ساختار صنعتی و توانایی انتقال گشتاور بالا، در بسیاری از ماشینآلات صنعتی مورد استفاده قرار میگیرد.
در کنار مزایا، محدودیتهای این خانواده نیز باید در زمان انتخاب بررسی شوند.
روغنکاری صحیح یکی از عوامل اصلی افزایش عمر گیربکس است. نوع روغن، مقدار روغن و زمان تعویض باید براساس مدل گیربکس و شرایط کاری تعیین شود.
در سرویسهای دورهای موارد زیر بررسی شوند:
کاتالوگ گیربکس GHP سهند برای بررسی مشخصات فنی، انتخاب مدل و تطبیق گیربکس با دستگاه استفاده میشود.
مهمترین اطلاعاتی که در کاتالوگ باید بررسی شوند:
دانلود کاتالوگ گیربکس قورباغهای GHP سهند PDF
شهراز صنعت در زمینه تأمین تجهیزات انتقال قدرت و فروش گیربکس سهند در اصفهان فعالیت دارد.
برای خرید مدلهای GHP150، GHP250 و GHP300 میتوانید مشخصات دستگاه، توان موتور و شرایط کاری را ارسال کنید تا مدل مناسب بررسی شود.
برای دریافت مشاوره انتخاب گیربکس و استعلام قیمت از طریق صفحه تماس با شهراز صنعت با کارشناسان مجموعه در ارتباط باشید.
گیربکس قورباغهای یکی از انواع گیربکسهای صنعتی کاهنده است که برای کاهش دور و افزایش گشتاور در ماشینآلات استفاده میشود. این خانواده در بازار ایران با نامهایی مانند گیربکس روسی و گیربکس سه محور نیز شناخته میشود.
در بازار تجهیزات صنعتی ایران، این دو اصطلاح اغلب برای یک خانواده کلی از گیربکسها استفاده میشوند؛ اما تمام مدلها از نظر ظرفیت، برند، نسبت تبدیل، ابعاد و مشخصات فنی یکسان نیستند.
قیمت گیربکس قورباغهای به مدل، سایز، نسبت تبدیل، ظرفیت گشتاور، شرایط سفارش و مشخصات فنی بستگی دارد. برای دریافت قیمت دقیق باید مدل موردنظر یا اطلاعات دستگاه مشخص شود.
توان الکتروموتور، دور ورودی، دور خروجی، گشتاور موردنیاز، نوع دستگاه، ساعات کارکرد، شرایط بارگذاری و فضای نصب از مهمترین اطلاعات انتخاب گیربکس هستند.
این سه مدل از نظر سایز، قطر شافت و ظرفیت کاری تفاوت دارند. GHP150 دارای شافت ورودی 30 و خروجی 55 میلیمتر، GHP250 دارای شافت ورودی 40 و خروجی 75 میلیمتر و GHP300 دارای شافت ورودی 50 و خروجی 85 میلیمتر است.
در برخی پروژهها امکان جایگزینی وجود دارد، اما باید نسبت تبدیل، توان، گشتاور، قطر شافت، ابعاد نصب و شرایط کاری دو گیربکس با یکدیگر بررسی شوند.
نسبت تبدیل اولیه از تقسیم دور ورودی بر دور خروجی به دست میآید؛ اما انتخاب نهایی نیازمند بررسی گشتاور، توان، نوع بار و ضریب سرویس است.
انتخاب بین GHP150، GHP250 و GHP300 باید براساس توان موتور، دور خروجی، گشتاور، نوع بار، ساعات کار و شرایط نصب انجام شود.
کاتالوگ GHP شامل اطلاعاتی مانند سایز گیربکس، نسبت تبدیل، توان قابل انتقال، گشتاور خروجی، قطر شافت، ابعاد نصب و شرایط انتخاب مدل است.
راندمان گیربکس GHP به مدل، نسبت تبدیل، شرایط نصب، میزان بارگذاری و نحوه نگهداری بستگی دارد. براساس مشخصات این خانواده، برخی مدلها راندمانی حدود 90 تا 93 درصد دارند.
گیربکسهای قورباغهای در مدلهای مختلف دو، سه و چهار محور تولید میشوند. تعداد محور و ساختار داخلی گیربکس براساس طراحی و کاربرد آن تعیین میشود.
نوع نصب گیربکس باید براساس مدل، دستورالعمل سازنده و شرایط روانکاری بررسی شود. نصب در موقعیت نامناسب میتواند روی دمای کار، روغنکاری و عمر قطعات داخلی تأثیر بگذارد.
گیربکس قورباغهای GHP و گیربکس حلزونی از نظر ساختار انتقال قدرت، راندمان، ابعاد، گشتاور و کاربرد تفاوت دارند. انتخاب بین آنها باید براساس شرایط واقعی دستگاه انجام شود.
انتخاب صحیح گیربکس قورباغهای تأثیر مستقیمی بر عملکرد تجهیزات، کاهش استهلاک و هزینههای نگهداری دارد.
اگر بین مدلهای GHP150، GHP250 و GHP300 مردد هستید، مشخصات دستگاه خود را ارسال کنید تا مدل مناسب براساس شرایط کاری بررسی شود.
