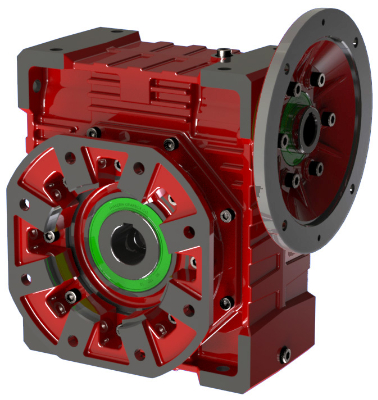

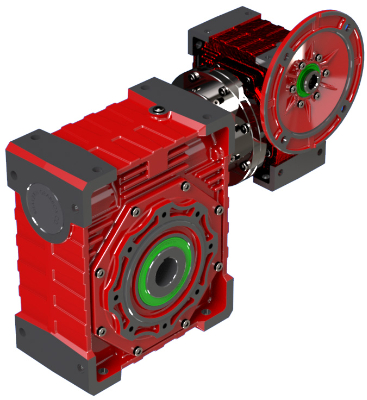

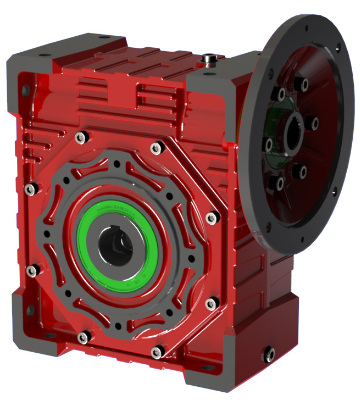

گیربکس شاکرین سایز 90 SHMRV یکی از مدلهای گیربکس حلزونی کتابی و مکعبی است که برای کاهش دور، افزایش گشتاور و انتقال توان در ماشینآلات صنعتی مورد استفاده قرار میگیرد. این مدل با شافت ورودی 24 و 28 میلیمتر، شافت خروجی هالوشافت 35 میلیمتر و امکان استفاده با فریمهای مختلف الکتروموتور، برای طیف متنوعی از تجهیزات صنعتی قابل استفاده است. اگر قصد خرید گیربکس شاکرین سایز 90 SHMRV را دارید، انتخاب نسبت تبدیل، دور خروجی، توان موتور و شرایط بار از مهمترین مواردی است که باید پیش از سفارش بررسی شود.
سایز 90 در سری SHMRV نسبت به مدلهایی مانند 63 و 75 در رده بزرگتری قرار میگیرد و برای کاربردهایی که به ظرفیت انتقال توان و گشتاور بیشتری نیاز دارند، انتخاب میشود. طراحی مکعبی، خروجی هالوشافت و تنوع نسبت تبدیل از ویژگیهای اصلی این مدل هستند.
| مشخصات | جزئیات |
|---|---|
| برند | شاکرین اصفهان |
| سری | SHMRV |
| نوع گیربکس | حلزونی کتابی / مکعبی |
| سایز | 90 |
| قطر شافت ورودی | 24 و 28 میلیمتر |
| قطر شافت خروجی | 35 میلیمتر |
| فریم الکتروموتور | 90، 100 و 112 |
| نسبت تبدیل | 7 تا 100 |
| نوع خروجی | هالوشافت |
| جنس پوسته | چدن |
| نوع نصب ورودی | B14 و B5، متناسب با پیکربندی |
مشخصات منتشرشده برای SHMRV سایز 90، ورودی 24 و 28 میلیمتر و خروجی 35 میلیمتر را نشان میدهند. این مدل با فریمهای 90، 100 و 112 الکتروموتور قابل ارائه است و نسبت تبدیل آن در محدوده 7 تا 100 قرار میگیرد.
انتخاب گیربکس باید بر اساس نیاز واقعی دستگاه انجام شود. در سایز 90، علاوه بر ابعاد و ظرفیت بالاتر نسبت به مدلهای کوچکتر، امکان انتخاب نسبت تبدیل و ورودی مناسب باعث میشود بتوان گیربکس را با شرایط مختلف ماشینآلات هماهنگ کرد.
گیربکس شاکرین سایز 90 با پوسته چدنی عرضه میشود. ساختار مکعبی این سری، علاوه بر ایجاد فرم فشرده، امکان نصب گیربکس در جهتهای مختلف را فراهم میکند و برای بسیاری از طراحیهای صنعتی کاربردی است. منابع فروش تخصصی نیز برای سایز 90 جنس پوسته را چدن اعلام کردهاند.
یکی از مشخصات مهم گیربکس شاکرین سایز 90 SHMRV، شافت خروجی هالوشافت 35 میلیمتری است. این نوع خروجی برای اتصال گیربکس به تجهیزات انتقال حرکت مناسب است و هنگام انتخاب باید قطر شافت دستگاه و نحوه اتصال آن با خروجی گیربکس بررسی شود.
وجود دو اندازه ورودی 24 و 28 میلیمتر، امکان انتخاب پیکربندی مناسب با الکتروموتور را فراهم میکند. نوع اتصال نیز بسته به مدل میتواند به صورت B14 یا B5 باشد.
گیربکسهای سری SHMRV با نسبت تبدیل 7 تا 100 ارائه میشوند. انتخاب نسبت تبدیل مناسب، سرعت خروجی و گشتاور موردنیاز دستگاه را تعیین میکند؛ بنابراین نباید صرفاً بر اساس سایز گیربکس تصمیم گرفت.
نسبت تبدیل یکی از مهمترین مشخصات هنگام خرید گیربکس شاکرین سایز 90 است. اگر موتور با دور 1400 دور بر دقیقه کار کند، نسبت تبدیل 7 باعث ایجاد دور خروجی تئوری حدود 200 دور بر دقیقه میشود؛ در حالی که نسبت تبدیل 100، دور خروجی را به حدود 14 دور بر دقیقه کاهش میدهد.
بنابراین بازه نسبت تبدیل 7 تا 100 به کاربر اجازه میدهد گیربکس را بر اساس سرعت خروجی موردنیاز دستگاه انتخاب کند. البته دور واقعی خروجی باید با توجه به مشخصات دقیق گیربکس و موتور محاسبه شود.
انتخاب الکتروموتور مناسب برای گیربکس سایز 90 تنها با توجه به توان موتور انجام نمیشود. دور موتور، نسبت تبدیل، گشتاور موردنیاز، نوع بار، مدت زمان کارکرد و شرایط راهاندازی نیز باید بررسی شوند.
برای این سایز، فریمهای 90، 100 و 112 در منابع فنی و فروشگاهی ذکر شدهاند. بنابراین هنگام سفارش باید علاوه بر توان موتور، فریم و نوع فلنج نیز با ورودی گیربکس هماهنگ باشد.
ساختار حلزونی باعث شده گیربکسهای SHMRV در تجهیزاتی که به کاهش سرعت و افزایش گشتاور نیاز دارند، کاربرد گستردهای داشته باشند. سایز 90 به دلیل ابعاد و ظرفیت بالاتر نسبت به سایزهای کوچکتر، برای مجموعههای صنعتی متوسط و برخی کاربردهای سنگینتر گزینه مناسبی است.
برای بررسی مدلهای دیگر این خانواده میتوانید دستهبندی گیربکسهای حلزونی شهراز صنعت را نیز مشاهده کنید.
سایز گیربکس باید بر اساس نیاز واقعی دستگاه انتخاب شود و بزرگتر بودن همیشه به معنی انتخاب بهتر نیست. سایز 90 از نظر ابعاد و خروجی بین مدلهای 75 و 110 قرار میگیرد و برای کاربردهایی که سایز 75 پاسخگوی نیاز نیست اما سایز 110 بیش از نیاز است، میتواند انتخاب متعادلتری باشد.
| ویژگی | SHMRV سایز 75 | SHMRV سایز 90 | SHMRV سایز 110 |
|---|---|---|---|
| شافت خروجی | 28 میلیمتر | 35 میلیمتر | 42 میلیمتر |
| شافت ورودی | 24 و 28 میلیمتر | 24 و 28 میلیمتر | 24، 28 و 38 میلیمتر |
| نسبت تبدیل | 7 تا 100 | 7 تا 100 | 7 تا 100 |
بر اساس جدولهای منتشرشده برای سری SHRV، سایز 75 خروجی 28 میلیمتر، سایز 90 خروجی 35 میلیمتر و سایز 110 خروجی 42 میلیمتر دارد.
یکی از نکاتی که هنگام انتخاب گیربکس حلزونی باید مورد توجه قرار گیرد، سرعت ورودی است. منابع فروش این محصول معمولاً موتورهای 1400 تا 1500 دور بر دقیقه را برای این سری در نظر میگیرند.
در کاربردهایی که موتور با دور بالاتر مورد استفاده قرار میگیرد، نباید صرفاً بر اساس سایز گیربکس تصمیم گرفت. شرایط حرارتی، نسبت تبدیل و مشخصات سازنده باید بررسی شود تا از افزایش دما و استهلاک زودهنگام جلوگیری شود.
بازرسی منظم گیربکس یکی از مهمترین عوامل برای حفظ عملکرد و افزایش طول عمر آن است. وضعیت ظاهری پوسته، نشتی روغن، صدای غیرعادی، لرزش، دمای کاری و سطح روانکار باید در فواصل مشخص بررسی شوند.
در منابع فروش این مدل، روغنهای معدنی و ترکیبی برای روانکاری مطرح شدهاند؛ با این حال نوع روغن، ویسکوزیته و فاصله تعویض باید با توجه به دستورالعمل سازنده و شرایط واقعی کارکرد تعیین شود.
برخی منابع برای روغن معدنی، تعویض اولیه پس از حدود 500 تا 1000 ساعت و سپس دورهای در حدود 4000 ساعت و برای روغن ترکیبی حدود 8000 ساعت را پیشنهاد کردهاند. این اعداد را بهتر است بهعنوان راهنمای عمومی بازار در نظر بگیرید و برای محصول نهایی با کاتالوگ سازنده تطبیق دهید.
قیمت گیربکس شاکرین سایز 90 SHMRV به نسبت تبدیل، نوع ورودی، فریم موتور و پیکربندی گیربکس بستگی دارد. بنابراین یک قیمت ثابت را نمیتوان برای تمام مدلهای سایز 90 در نظر گرفت.
در زمان بررسی بازار، یکی از مدلهای SHMRV سایز 90 با ورودی 28 میلیمتر و نسبت تبدیل 15 حدود 22.4 میلیون تومان قیمتگذاری شده بود؛ در همان فروشگاه، مدلهای با نسبت تبدیل 7.5 و 10 قیمت متفاوتی داشتند. این قیمتها متغیرند و نباید بهعنوان قیمت فروش شهراز صنعت درج شوند.
برای دریافت قیمت روز و انتخاب مدل مناسب، مشخصات موتور و دستگاه خود را برای تماس با شهراز صنعت ارسال کنید.
قبل از خرید گیربکس حلزونی شاکرین سایز 90 بهتر است چند مشخصه اصلی دستگاه را مشخص کنید: دور موتور، دور خروجی موردنیاز، توان موتور، گشتاور بار، نسبت تبدیل، قطر شافت و نوع نصب.
اگر سرعت خروجی دستگاه مشخص باشد، میتوان نسبت تبدیل مناسب را محاسبه کرد. سپس با توجه به گشتاور موردنیاز و شرایط بار، ظرفیت مناسب گیربکس و موتور انتخاب میشود. این روش از انتخاب گیربکس صرفاً بر اساس اندازه یا قیمت جلوگیری میکند.
اگر به یک گیربکس حلزونی کتابی با خروجی 35 میلیمتر، نسبت تبدیل متنوع و امکان اتصال به فریمهای مختلف الکتروموتور نیاز دارید، گیربکس شاکرین سایز 90 SHMRV میتواند یکی از گزینههای مناسب برای بررسی باشد.
ساختار مکعبی، پوسته چدنی، خروجی هالوشافت و تنوع ورودی و نسبت تبدیل، این مدل را برای طیف گستردهای از ماشینآلات صنعتی کاربردی کرده است. با این حال، انتخاب نهایی باید بر اساس گشتاور، دور خروجی و شرایط واقعی کار دستگاه انجام شود.
برای مقایسه این مدل با سایر محصولات برند، میتوانید صفحه گیربکس شاکرین را مشاهده کنید. همچنین برای مقایسه با مدلهای دیگر گیربکس کتابی، صفحه گیربکسهای کتابی سری W و U میتواند مفید باشد.
جمعبندی
گیربکس حلزونی کتابی شاکرین سایز 90 SHMRV یکی از مدلهای بزرگتر سری SHMRV است که با شافت ورودی 24 و 28 میلیمتر و خروجی هالوشافت 35 میلیمتر عرضه میشود. نسبت تبدیل 7 تا 100 و امکان استفاده با فریمهای مختلف الکتروموتور، دست کاربر را برای انتخاب پیکربندی متناسب با دستگاه باز میگذارد.
برای خرید این گیربکس، بهتر است ابتدا توان و دور موتور، سرعت خروجی، گشتاور موردنیاز، نوع اتصال و شرایط کاری مشخص شود. انتخاب درست نسبت تبدیل و ظرفیت گیربکس، تأثیر مستقیمی بر عملکرد و طول عمر مجموعه انتقال قدرت خواهد داشت.
سوالات متداول
گیربکس شاکرین سایز 90 SHMRV چیست؟
گیربکس SHMRV سایز 90 یک گیربکس حلزونی کتابی یا مکعبی است که برای کاهش دور و انتقال گشتاور در ماشینآلات صنعتی استفاده میشود.
شافت خروجی گیربکس شاکرین سایز 90 چند میلیمتر است؟
قطر شافت خروجی هالوشافت این مدل 35 میلیمتر است.
شافت ورودی گیربکس SHMRV سایز 90 چند است؟
برای سایز 90، شافت ورودی 24 و 28 میلیمتر در مشخصات فنی منتشرشده ذکر شده است.
نسبت تبدیل گیربکس شاکرین سایز 90 چقدر است؟
بازه نسبت تبدیل این سری از حدود 7 تا 100 است و انتخاب نسبت مناسب به دور موتور و سرعت خروجی موردنیاز دستگاه بستگی دارد.
فریم موتور مناسب گیربکس شاکرین سایز 90 چیست؟
فریمهای 90، 100 و 112 برای این سایز در منابع فنی بازار ذکر شدهاند. انتخاب فریم دقیق باید با نوع ورودی و پیکربندی گیربکس هماهنگ شود.
قیمت گیربکس شاکرین سایز 90 SHMRV چقدر است؟
قیمت این محصول با توجه به نسبت تبدیل، نوع ورودی، فریم و پیکربندی تغییر میکند. برای دریافت قیمت روز، مشخصات فنی موردنیاز خود را برای استعلام ارسال کنید.
