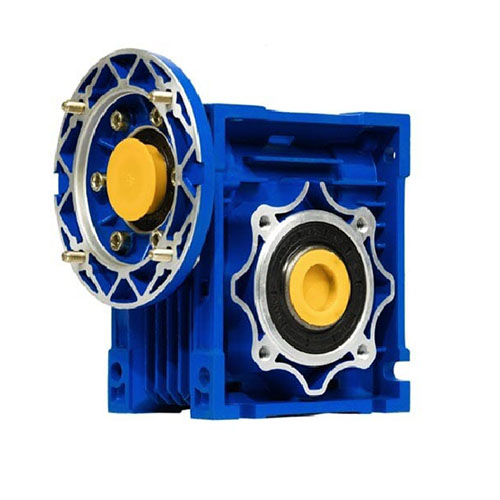

گیربکس کتابی چینی NMRV سایز 50 یک گیربکس حلزونی با بدنه مکعبی و آرایش محورهای ۹۰ درجه است که برای کاهش سرعت و افزایش گشتاور خروجی، در محدوده ظرفیت مجاز خود استفاده می‌شود. این محصول با نام‌های گیربکس مکعبی چینی سایز ۵۰، گیربکس حلزونی NMRV 50 و NMRV 050 نیز شناخته می‌شود.
برای انتخاب این گیربکس، مشخص‌بودن سایز بدنه کافی نیست؛ نسبت تبدیل، دور موتور، گشتاور موردنیاز دستگاه و ابعاد اتصال باید با یکدیگر هماهنگ باشند. به‌عنوان مثال، گیربکس سایز ۵۰ با نسبت تبدیل ۲۰ و ۵۰، در اتصال به یک موتور یکسان، سرعت خروجی متفاوتی ایجاد می‌کند و الزاماً توان ورودی مجاز یکسانی ندارد.
برای استعلام قیمت گیربکس کتابی چینی NMRV سایز 50 در شهراز صنعت، مشخصات موتور، سرعت موردنیاز و نوع دستگاه را اعلام کنید تا گزینه پیشنهادی متناسب با شرایط کار بررسی شود.
عدد ۵۰ در نام این گیربکس به فاصله اسمی مرکز ماردون تا مرکز چرخ‌حلزون اشاره دارد؛ این عدد، نسبت تبدیل یا قطر شافت خروجی نیست.
جدول زیر مشخصات رایج گیربکس کتابی چینی سایز 50 را نشان می‌دهد. مشخصات قطعی سفارش باید با برند، کد محصول و کاتالوگ کالای انتخابی تطبیق داده شوند.
| مشخصه | توضیحات |
|---|---|
| نوع گیربکس | حلزونی |
| سری | NMRV |
| سایز یا تیپ | ۵۰ |
| فرم بدنه | مکعبی؛ معروف به کتابی |
| کشور سازنده | چین |
| آرایش محور ورودی و خروجی | با زاویه ۹۰ درجه |
| جنس رایج پوسته | آلیاژ آلومینیوم؛ مطابق برند انتخابی |
| قطرهای رایج سوراخ ورودی اتصال موتور | ۱۴ یا ۱۹ میلی‌متر |
| قطر رایج سوراخ هالو شافت خروجی | ۲۵ میلی‌متر |
| فریم‌های متداول موتور | ۷۱ و ۸۰، متناسب با آداپتور ورودی |
| فلنج ورودی | B5 یا B14، بسته به نسخه محصول |
| نسبت تبدیل | مطابق کاتالوگ و موجودی برند |
| دور خروجی | وابسته به نسبت تبدیل و دور ورودی |
| توان ورودی و گشتاور مجاز | مطابق جدول عملکرد مدل انتخابی |
قطر خروجی هالو ۲۵ میلی‌متر در مستندات سازندگان این خانواده نیز دیده می‌شود؛ بااین‌حال، نقشه همان برند باید مبنای ساخت شافت و اتصال قرار گیرد.
برای محاسبه دور خروجی گیربکس صنعتی، دور ورودی را بر نسبت تبدیل تقسیم کنید. برای نمونه، با دور ورودی ۱۴۰۰ دور در دقیقه و نسبت تبدیل ۲۰، سرعت خروجی حدود ۷۰ دور در دقیقه خواهد بود.
دور خروجی = دور ورودی ÷ نسبت تبدیل
جدول زیر برای دور ورودی ۱۴۰۰ دور در دقیقه محاسبه شده است؛ ارائه این نسبت‌ها به معنی موجودبودن تمام آن‌ها در همه برندها نیست.
| نسبت کاهش؛ ورودی به خروجی | دور خروجی تقریبی |
|---|---|
| ۷٫۵ به ۱ | ۱۸۶٫۷ دور در دقیقه |
| ۱۰ به ۱ | ۱۴۰ دور در دقیقه |
| ۱۵ به ۱ | ۹۳٫۳ دور در دقیقه |
| ۲۰ به ۱ | ۷۰ دور در دقیقه |
| ۲۵ به ۱ | ۵۶ دور در دقیقه |
| ۳۰ به ۱ | ۴۶٫۷ دور در دقیقه |
| ۴۰ به ۱ | ۳۵ دور در دقیقه |
| ۵۰ به ۱ | ۲۸ دور در دقیقه |
| ۶۰ به ۱ | ۲۳٫۳ دور در دقیقه |
| ۸۰ به ۱ | ۱۷٫۵ دور در دقیقه |
| ۱۰۰ به ۱ | ۱۴ دور در دقیقه |
در محاسبه نهایی، دور نامی درج‌شده روی پلاک موتور را مبنا قرار دهید. افزایش نسبت تبدیل نیز باید همراه با بررسی گشتاور مجاز و ظرفیت حرارتی گیربکس باشد؛ کاهش سرعت به‌تنهایی، مناسب‌بودن مجموعه برای بار سنگین‌تر را تأیید نمی‌کند.
برای اتصال موتور به گیربکس حلزونی NMRV سایز ۵۰، سازگاری مکانیکی و ظرفیت انتقال قدرت باید هم‌زمان بررسی شوند. فریم‌های ۷۱ و ۸۰ و ورودی‌های ۱۴ و ۱۹ میلی‌متر از ترکیب‌های متداول بازار هستند، اما انتخاب نهایی به نسخه ورودی گیربکس بستگی دارد.
سه موضوع در انتخاب موتور اهمیت بیشتری دارند:
موتور تک‌فاز یا سه‌فاز، در صورت تطبیق مشخصات اتصال و عملکرد، می‌تواند برای این مجموعه بررسی شود. نوع برق موتور به‌تنهایی تعیین‌کننده سازگاری آن با گیربکس نیست.
این گیربکس می‌تواند برای مکانیزم‌هایی مانند نوار نقاله سبک، فیدر، بخش انتقال حرکت دستگاه بسته‌بندی و بعضی تجهیزات هم‌زن کوچک بررسی شود. مناسب‌بودن آن به بار واقعی و شرایط بهره‌برداری بستگی دارد.
برای مثال، در نوار نقاله باید وزن بار، سرعت تسمه، قطر درام و شیب مسیر مشخص باشند. در هم‌زن نیز حجم مخزن به‌تنهایی کافی نیست؛ گرانروی ماده، شکل پره و مقاومت لحظه شروع حرکت اهمیت دارند.
ساختار مکعبی و امکان استفاده از اتصال‌های مختلف، جانمایی مجموعه را در بسیاری از دستگاه‌ها آسان می‌کند. بااین‌حال، انتخاب وضعیت نصب و روانکاری باید مطابق دستورالعمل سازنده انجام شود.
تفاوت این دو سایز فقط در ابعاد بدنه نیست. در مدل‌های رایج، سایز ۴۰ خروجی هالو ۱۸ میلی‌متر دارد، درحالی‌که این اندازه در سایز ۵۰ معمولاً ۲۵ میلی‌متر است. ظرفیت انتقال گشتاور نیز باید از جدول عملکرد همان سازنده مقایسه شود.
اگر دو گیربکس سایز ۴۰ و ۵۰ نسبت تبدیل یکسان و دور ورودی یکسان داشته باشند، دور خروجی محاسباتی آن‌ها برابر است. بزرگ‌ترشدن سایز، به‌خودی‌خود دور خروجی را کمتر نمی‌کند.
برای جایگزینی سایز ۴۰ با ۵۰، فضای نصب، شافت دستگاه، محل پیچ‌ها و فلنج‌ها بررسی شوند؛ این تغییر معمولاً صرفاً تعویض یک قطعه با اتصال‌های یکسان نیست.
پیش از سفارش گیربکس چینی، نقشه ابعادی نسخه موردنظر را با دستگاه تطبیق دهید. طول مجموعه با فلنج، ارتفاع محور، محل سوراخ‌های نصب و تجهیزات خروجی ممکن است بین نسخه‌ها متفاوت باشند.
در زمان نصب نیز این موارد بررسی شوند:
قیمت گیربکس NMRV 50 چینی به برند، نسبت تبدیل، نوع فلنج، تجهیزات خروجی و اقلام همراه بستگی دارد. برای مقایسه پیشنهادها، مشخص کنید قیمت مربوط به گیربکس تنها است یا مجموعه‌ای شامل موتور، شافت خروجی و فلنج.
شرایط ضمانت، زمان تحویل و مشخصات کالای قابل ارسال نیز باید در پیشنهاد فروش روشن باشند. ارزان‌تربودن دو محصول با عنوان سایز ۵۰، بدون مقایسه ظرفیت و تجهیزات همراه، معیار کافی برای انتخاب نیست.
برای استعلام دقیق، تصویر پلاک موتور و گیربکس قبلی، دور خروجی موردنیاز، نوع دستگاه و ساعات کار روزانه را برای شهراز صنعت ارسال کنید.
شهراز صنعت با بیش از ۱۲ سال سابقه فعالیت در فروش گیربکس صنعتی، برای انتخاب مجموعه متناسب با مشخصات دستگاه شما مشاوره ارائه می‌دهد.
پیش از نهایی‌کردن خرید گیربکس کتابی چینی NMRV سایز 50، برند، نسبت تبدیل، ورودی ۱۴ یا ۱۹ میلی‌متر، نوع فلنج و تجهیزات همراه را در پیش‌فاکتور کنترل کنید.
برای استعلام قیمت، موجودی و دریافت مشاوره با شهراز صنعت تماس بگیرید: ۰۹۱۲۰۶۷۰۹۵۶
دور خروجی ثابت نیست و به نسبت تبدیل و دور موتور بستگی دارد. برای موتور ۱۴۰۰ دور، نسبت ۲۰ حدود ۷۰ دور و نسبت ۵۰ حدود ۲۸ دور در دقیقه خروجی ایجاد می‌کند.
قطر سوراخ هالو شافت خروجی در مدل‌های رایج ۲۵ میلی‌متر است. شافت خروجی نصب‌شونده و تجهیزات همراه باید جداگانه در سفارش مشخص شوند.
یک پاسخ ثابت برای تمام مدل‌ها وجود ندارد. توان مجاز به برند، نسبت تبدیل، دور ورودی و شرایط کار وابسته است و باید از جدول عملکرد انتخاب شود.
در صورت تطبیق بار و شرایط محیطی با ظرفیت مکانیکی و حرارتی مدل، می‌توان آن را برای کار دائم بررسی کرد. سایز بدنه به‌تنهایی تأییدکننده این کاربرد نیست.
«حلزونی» به سازوکار انتقال قدرت اشاره دارد؛ «کتابی» و «مکعبی» نام‌های رایج فرم بدنه این محصول در بازار هستند.
