خرید گیربکس حلزونی NMRV سایز 90 مکعبی چینی

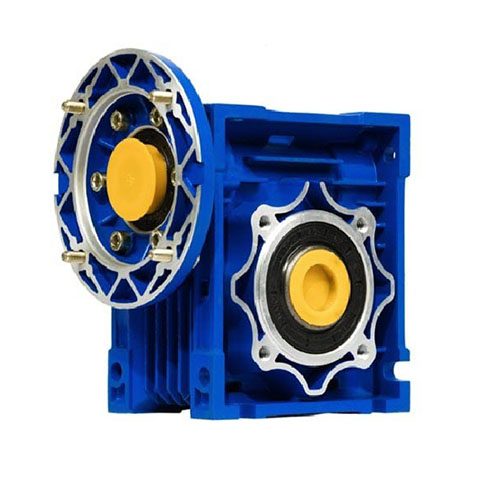

گیربکس حلزونی NMRV سایز 90 مکعبی چینی یک کاهنده دور صنعتی با ساختار ماردون و چرخ‌دنده حلزونی است که برای کاهش دور الکتروموتور، افزایش گشتاور و انتقال نیرو با زاویه 90 درجه استفاده می‌شود. این سایز معمولاً برای ماشین‌آلاتی انتخاب می‌شود که به یک گیربکس مکعبی نسبتاً جمع‌وجور با هالو شفت خروجی 35 میلی‌متری نیاز دارند.

برای خرید گیربکس NMRV 90 فقط دانستن سایز کافی نیست. نسبت تبدیل، توان و فریم الکتروموتور، دور خروجی موردنیاز، نوع فلنج، گشتاور بار و شرایط کار دستگاه باید قبل از سفارش بررسی شوند.

مشخصات گیربکس NMRV 90 چینی

NMRV 90 در خانواده گیربکس‌های حلزونی مکعبی قرار می‌گیرد. در این ساختار، ماردون نیروی موتور را به چرخ‌دنده حلزونی منتقل می‌کند و محور ورودی و خروجی با زاویه 90 درجه نسبت به یکدیگر قرار می‌گیرند.

در نمونه‌های رایج، فاصله مرکزی این سایز 90 میلی‌متر، قطر هالو شفت خروجی 35 میلی‌متر و بازه نسبت تبدیل 7.5 تا 100 است.

قطر ورودی، نوع فلنج و توان موتور قابل اتصال به کانفیگ محصول بستگی دارد. برای نمونه در برخی مدل‌ها ورودی‌های 19، 24 و 28 میلی‌متری برای موتورهای مختلف ارائه می‌شوند.

نسبت تبدیل گیربکس NMRV 90

نسبت تبدیل مشخص می‌کند سرعت الکتروموتور با چه نسبتی در خروجی کاهش پیدا کند. در مدل‌های رایج NMRV 90 نسبت‌های 7.5، 10، 15، 20، 25، 30، 40، 50، 60، 80 و 100 دیده می‌شوند.

برای محاسبه اولیه می‌توان از این فرمول استفاده کرد:

دور خروجی تقریبی = دور ورودی ÷ نسبت تبدیل

اگر موتور حدود 1400 دور در دقیقه داشته باشد:

برای مثال اگر NMRV 90 با نسبت تبدیل 50 به یک موتور حدود 1400 دور متصل شود، سرعت خروجی تئوری تقریباً 28 دور در دقیقه خواهد بود.

این محاسبه برای انتخاب اولیه مناسب است. دور واقعی می‌تواند تحت تأثیر دور واقعی موتور، لغزش و بار دستگاه کمی متفاوت باشد.

گیربکس NMRV 90 برای چه الکتروموتوری مناسب است؟

یکی از نقاط مهم هنگام سفارش NMRV 90 تطبیق فلنج گیربکس با الکتروموتور است.

در کانفیگ‌های مختلف این سایز، اتصال به فریم‌های IEC مانند 80، 90 و 100/112 دیده می‌شود. برای نمونه، ورودی‌های 19، 24 و 28 میلی‌متری در برخی کاتالوگ‌ها برای توان‌های مختلف موتور در نظر گرفته شده‌اند.

این جدول برای شناخت ترکیب‌های رایج است و انتخاب نهایی باید براساس فلنج، نسبت تبدیل و کاتالوگ همان برند انجام شود.

فلنج B5 و B14 گیربکس NMRV 90

گیربکس مکعبی NMRV 90 می‌تواند با فلنج‌های مختلف موتور عرضه شود. دو استاندارد رایج در این گروه B5 و B14 هستند.

برای نمونه، در بعضی کاتالوگ‌های NMRV 90 موارد زیر دیده می‌شود:

ابعاد فلنج باید قبل از سفارش با الکتروموتور موجود تطبیق داده شوند، به‌خصوص زمانی که گیربکس برای جایگزینی یک مدل قبلی خریداری می‌شود.

قطر شفت گیربکس NMRV 90

قطر هالو شفت خروجی رایج در NMRV 90 برابر 35 میلی‌متر است. این اندازه یکی از مشخصات مهم هنگام اتصال گیربکس به شفت دستگاه، نوار نقاله، میکسر یا دیگر تجهیزات صنعتی است.

در سمت ورودی، قطر شفت به فلنج موتور بستگی دارد و می‌تواند متفاوت باشد. بنابراین هنگام جایگزینی گیربکس، فقط عبارت «سایز 90» برای تطبیق کامل کافی نیست.

قیمت گیربکس NMRV 90 چینی

قیمت گیربکس حلزونی NMRV سایز 90 چینی به برند، نسبت تبدیل، نوع فلنج، مشخصات ورودی و خروجی و شرایط سفارش بستگی دارد.

بنابراین هنگام مقایسه قیمت دو گیربکس NMRV 90 باید بررسی شود که هر دو محصول از نظر نسبت تبدیل، فلنج و مشخصات فنی مشابه باشند.

برای استعلام قیمت دقیق بهتر است حداقل این اطلاعات را اعلام کنید:

توان و دور الکتروموتور
نسبت تبدیل یا دور خروجی موردنیاز
فریم موتور
قطر شفت دستگاه
نوع نصب و کاربرد دستگاه

در شهراز صنعت می‌توانید مشخصات موتور و دستگاه را هنگام استعلام قیمت اعلام کنید تا علاوه بر قیمت گیربکس NMRV 90، تناسب مدل موردنظر با شرایط کاری نیز بررسی شود.

کاربرد گیربکس حلزونی NMRV سایز 90

NMRV 90 برای تجهیزاتی مناسب است که به کاهش دور، افزایش گشتاور و تغییر جهت انتقال نیرو به اندازه 90 درجه نیاز دارند.

از این مدل بسته به محاسبات دستگاه می‌توان در نوار نقاله و کانوایر، میکسرهای صنعتی، دستگاه‌های بسته‌بندی، تجهیزات انتقال مواد، خطوط تولید و برخی ماشین‌آلات سبک و متوسط صنعتی استفاده کرد.

برای مثال اگر قرار است گیربکس روی نوار نقاله نصب شود، باید علاوه بر توان موتور، وزن بار، سرعت نوار، قطر درام، شیب مسیر، تعداد استارت و ساعات کارکرد نیز بررسی شوند.

مزایای گیربکس مکعبی NMRV 90

یکی از مزایای مهم NMRV 90 طراحی زاویه‌ای و نسبتاً فشرده آن است. این ساختار امکان انتقال نیرو با زاویه 90 درجه را فراهم می‌کند و در ماشین‌آلاتی که محدودیت جانمایی دارند کاربردی است.

هالو شفت 35 میلی‌متری، تنوع نسبت تبدیل و امکان استفاده از فلنج‌های مختلف نیز انعطاف بیشتری در نصب ایجاد می‌کند.

پوسته آلومینیومی در بسیاری از نمونه‌های NMRV 90 باعث کاهش وزن نسبت به گیربکس‌های چدنی بزرگ‌تر می‌شود. وزن پایه برخی مدل‌های این سایز بدون موتور و روغن حدود 13 تا 13.5 کیلوگرم گزارش شده است.

آیا گیربکس NMRV 90 خاصیت خودقفل‌شوندگی دارد؟

نباید صرفاً به دلیل حلزونی بودن گیربکس فرض کرد که تمام مدل‌های NMRV 90 در هر شرایطی خودقفل‌شونده هستند.

احتمال برگشت‌ناپذیری به نسبت تبدیل، زاویه مارپیچ، اصطکاک، شرایط روانکاری و طراحی داخلی بستگی دارد. بنابراین اگر جلوگیری از برگشت بار برای دستگاه اهمیت ایمنی دارد، نباید گیربکس را جایگزین ترمز یا سیستم ایمنی مستقل در نظر گرفت.

راهنمای خرید گیربکس NMRV 90

برای انتخاب دقیق این محصول بهتر است قبل از سفارش مشخصات زیر آماده باشند:

اگر گیربکس قرار است جایگزین نمونه قبلی شود، تصویر پلاک، نسبت تبدیل، قطر شفت و ابعاد محل نصب گیربکس قبلی نیز در انتخاب دقیق‌تر کمک می‌کند.

چه زمانی NMRV 90 انتخاب مناسبی نیست؟

سایز 90 صرفاً به دلیل بزرگ‌تر بودن از NMRV 75 یا کوچک‌تر بودن از NMRV 110 انتخاب نمی‌شود.

اگر گشتاور موردنیاز دستگاه بیشتر از ظرفیت مدل انتخابی باشد، باید سایز بزرگ‌تر یا نوع دیگری از گیربکس بررسی شود. از طرف دیگر انتخاب سایز بیش از نیاز نیز می‌تواند وزن، ابعاد و هزینه مجموعه را بدون مزیت فنی ضروری افزایش دهد.

در کاربردهای سنگین، کارکرد پیوسته یا شرایطی که راندمان بالا اهمیت زیادی دارد، بهتر است گیربکس هلیکال و دیگر گزینه‌های انتقال قدرت نیز از نظر فنی مقایسه شوند.

اشتباهات رایج هنگام خرید NMRV 90

انتخاب محصول صرفاً براساس عبارت «گیربکس سایز 90» یکی از رایج‌ترین اشتباهات است. دو NMRV 90 می‌توانند نسبت تبدیل و فلنج ورودی متفاوتی داشته باشند.

اشتباه دیگر، انتخاب نسبت تبدیل فقط با توجه به دور خروجی است. نسبت 50 ممکن است دور موردنظر را ایجاد کند، اما ظرفیت گشتاور و شرایط سرویس گیربکس نیز باید مناسب دستگاه باشد.

همچنین نباید قطر ورودی و خروجی را با یکدیگر اشتباه گرفت. در این سایز هالو شفت خروجی 35 میلی‌متر رایج است، در حالی که ورودی با توجه به فلنج موتور می‌تواند 19، 24 یا 28 میلی‌متر باشد.
