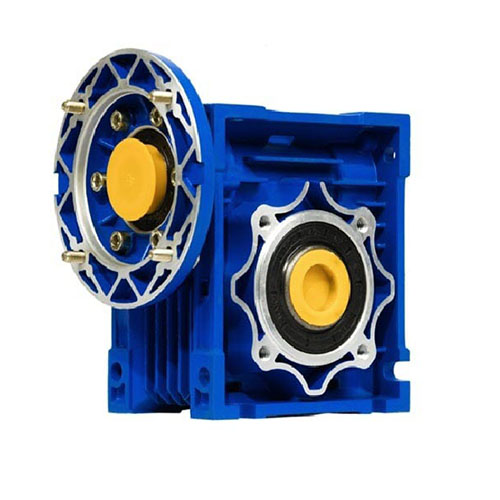

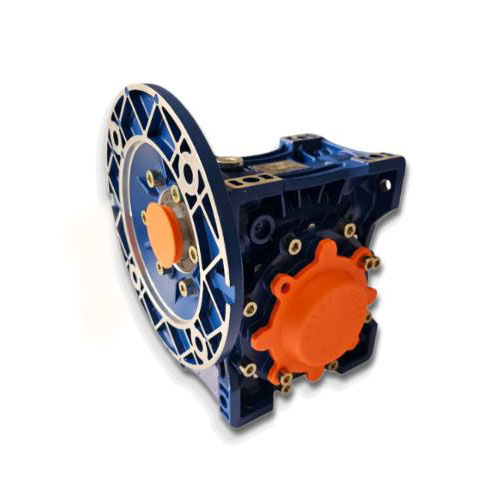

گیربکس حلزونی NMRV سایز 110 مکعبی چینی یک گیربکس صنعتی برای کاهش دور الکتروموتور، افزایش گشتاور و انتقال نیرو با زاویه 90 درجه است. این مدل با ساختار ماردون و چرخ‌دنده حلزونی طراحی شده و برای تجهیزاتی مانند نوار نقاله، میکسر، دستگاه‌های انتقال مواد و ماشین‌آلات صنعتی قابل استفاده است.
اگر قصد خرید گیربکس NMRV 110 را دارید، فقط سایز گیربکس ملاک انتخاب نیست. نسبت تبدیل، توان و دور الکتروموتور، نوع فلنج، قطر شفت خروجی و گشتاور موردنیاز دستگاه باید قبل از سفارش بررسی شوند.
گیربکس مکعبی NMRV 110 در گروه گیربکس‌های حلزونی قرار دارد و انتقال نیرو در آن توسط ماردون و چرخ‌دنده حلزونی انجام می‌شود. خروجی 90 درجه باعث می‌شود این مدل در دستگاه‌هایی که فضای نصب محدود دارند نیز قابل استفاده باشد.
|
مشخصات |
گیربکس NMRV 110 |
|
نوع گیربکس |
حلزونی مکعبی |
|
مدل |
NMRV 110 |
|
سایز |
110 |
|
نوع انتقال |
ماردون و چرخ‌دنده حلزونی |
|
زاویه ورودی و خروجی |
90 درجه |
|
بازه نسبت تبدیل رایج |
7.5 تا 100 |
|
قطر هالو شفت خروجی رایج |
42 میلی‌متر |
|
نوع خروجی |
هالو شفت |
|
نوع اتصال موتور |
فلنجی |
|
کشور سازنده |
چین |
مشخصات دقیق فلنج ورودی، قطر ورودی و توان قابل اتصال ممکن است با توجه به برند و نسبت تبدیل متفاوت باشد. برای سفارش بهتر است مشخصات موتور و دستگاه نیز همراه با مدل گیربکس اعلام شود.
گیربکس حلزونی NMRV سایز 110 در نسبت‌های تبدیل مختلف عرضه می‌شود. نسبت تبدیل مشخص می‌کند دور ورودی الکتروموتور تا چه میزان کاهش پیدا کند.
برای محاسبه تقریبی دور خروجی می‌توان از فرمول زیر استفاده کرد:
دور خروجی = دور موتور ÷ نسبت تبدیل
برای یک الکتروموتور حدود 1400 دور، دور خروجی تقریبی به شکل زیر خواهد بود:
|
نسبت تبدیل |
دور خروجی تقریبی |
|
10 |
140 دور |
|
20 |
70 دور |
|
30 |
47 دور |
|
40 |
35 دور |
|
50 |
28 دور |
|
60 |
23 دور |
|
80 |
17.5 دور |
|
100 |
14 دور |
این اعداد برای انتخاب اولیه مناسب هستند، اما انتخاب نهایی نسبت تبدیل باید با توجه به گشتاور موردنیاز دستگاه، شرایط بار و ساعات کارکرد انجام شود.
گیربکس NMRV 110 می‌تواند با الکتروموتورهای مختلف کوپل شود، اما انتخاب موتور مناسب به نسبت تبدیل، فلنج ورودی و ظرفیت گیربکس بستگی دارد.
پیش از سفارش این محصول بهتر است اطلاعات زیر مشخص باشد:
|
مورد |
دلیل اهمیت |
|
توان الکتروموتور |
بررسی ظرفیت گیربکس |
|
دور موتور |
محاسبه دور خروجی |
|
فریم موتور |
انتخاب فلنج مناسب |
|
نسبت تبدیل |
تعیین کاهش دور |
|
گشتاور بار |
جلوگیری از انتخاب گیربکس ضعیف |
|
ساعات کارکرد |
بررسی شرایط کاری |
|
نوع بار |
تشخیص بار یکنواخت یا ضربه‌ای |
اگر الکتروموتور از قبل روی دستگاه نصب شده است، اعلام توان، دور و فریم موتور باعث می‌شود انتخاب فلنج و نسبت تبدیل دقیق‌تر انجام شود.
گیربکس حلزونی 110 برای سیستم‌هایی مناسب است که به کاهش سرعت، افزایش گشتاور و انتقال نیرو در زاویه 90 درجه نیاز دارند.
از کاربردهای رایج این محصول می‌توان به نوار نقاله و کانوایر، میکسرهای صنعتی، تجهیزات انتقال مواد، خطوط تولید، دستگاه‌های بسته‌بندی و برخی ماشین‌آلات صنعتی اشاره کرد.
مناسب بودن NMRV 110 برای هر دستگاه باید براساس شرایط واقعی بار بررسی شود. استفاده از یک موتور با توان مشخص به‌تنهایی نشان نمی‌دهد که این سایز گیربکس حتماً انتخاب مناسبی است.
ساختار مکعبی این مدل باعث شده نصب آن در ماشین‌آلات مختلف ساده‌تر باشد و بتوان جهت قرارگیری موتور و خروجی را متناسب با طراحی دستگاه انتخاب کرد.
وجود نسبت‌های تبدیل مختلف، خروجی هالو شفت و قابلیت اتصال به الکتروموتورهای مختلف نیز از دلایل استفاده از NMRV 110 در تجهیزات صنعتی است.
یکی دیگر از مزیت‌های این ساختار، دستیابی به کاهش دور نسبتاً زیاد در ابعاد محدود است. البته برای کاربردهای بسیار سنگین یا کارکردهای طولانی و پیوسته، شرایط کاری باید دقیق‌تر بررسی شود.
در بسیاری از مدل‌های NMRV سایز 110، قطر هالو شفت خروجی 42 میلی‌متر در نظر گرفته می‌شود.
اگر این گیربکس قرار است جایگزین یک مدل قدیمی شود، بهتر است علاوه بر سایز 110، قطر شفت، فاصله سوراخ‌ها، ابعاد پایه، فلنج ورودی و وضعیت نصب نیز با گیربکس قبلی تطبیق داده شود.
صرف یکسان بودن سایز NMRV به معنی یکسان بودن تمام ابعاد نصب نیست.
یکی از اشتباهات رایج هنگام خرید گیربکس حلزونی NMRV سایز 110 این است که محصول فقط براساس سایز انتخاب شود.
برای سفارش صحیح این مدل باید هم‌زمان نسبت تبدیل، توان موتور، فریم موتور، دور خروجی، قطر شفت، نوع بار و شرایط نصب بررسی شوند.
همچنین اگر گیربکس برای جایگزینی محصول قبلی خریداری می‌شود، بهتر است تصویر پلاک گیربکس قبلی و مشخصات الکتروموتور نیز بررسی شود.
قیمت گیربکس NMRV 110 چینی به نسبت تبدیل، برند سازنده، نوع فلنج ورودی، مشخصات خروجی و شرایط سفارش بستگی دارد.
به همین دلیل ممکن است دو گیربکس NMRV سایز 110 با نسبت تبدیل یا فلنج متفاوت، قیمت یکسانی نداشته باشند.
برای استعلام قیمت دقیق این محصول بهتر است هنگام سفارش موارد زیر اعلام شوند:
توان الکتروموتور
دور موتور
نسبت تبدیل موردنیاز
نوع فلنج
مشخصات شفت دستگاه
در شهراز صنعت امکان بررسی مشخصات گیربکس NMRV 110 پیش از سفارش وجود دارد تا مدل انتخاب‌شده با موتور و شرایط کاری دستگاه هماهنگ باشد.
NMRV 110 زمانی گزینه قابل بررسی است که دستگاه به یک گیربکس حلزونی مکعبی با خروجی 90 درجه، کاهش دور و ظرفیت متناسب با سایز 110 نیاز داشته باشد.
اگر فقط توان موتور را می‌دانید، بهتر است قبل از خرید دور خروجی موردنیاز و شرایط بار دستگاه نیز مشخص شود. این کار احتمال انتخاب نسبت تبدیل یا سایز نامناسب را کاهش می‌دهد.
