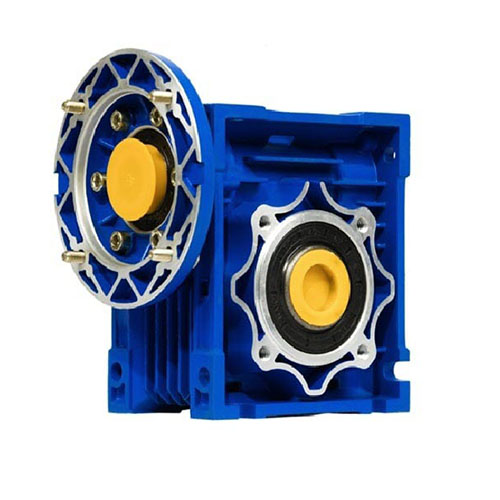

گیربکس حلزونی NMRV سایز 30 مکعبی چینی، یک کاهنده دور جمع‌وجور برای انتقال قدرت در ماشین‌آلات کوچک است. این محصول که با نام گیربکس کتابی چینی سایز ۳۰ نیز شناخته می‌شود، با کاهش سرعت چرخش الکتروموتور، امکان دستیابی به دور خروجی کمتر و گشتاور متناسب با نیاز دستگاه را فراهم می‌کند. ساختار زاویه‌دار انتقال قدرت و بدنه مکعبی، استفاده از آن را در تجهیزاتی که فضای نصب محدودی دارند آسان‌تر می‌کند.
برای خرید این گیربکس، مشخص‌کردن سایز به‌تنهایی کافی نیست. نسبت تبدیل، توان و دور موتور، گشتاور موردنیاز دستگاه، ابعاد اتصال و شرایط کاری باید با یکدیگر تطبیق داده شوند. دو گیربکس NMRV030 با ظاهر مشابه، ممکن است به دلیل تفاوت نسبت تبدیل یا فلنج ورودی، برای یک دستگاه قابل‌جایگزینی نباشند.
جدول زیر مشخصات متداول گیربکس NMRV سایز 30 را نشان می‌دهد. مشخصات نهایی سفارش گیربکس چینی باید با پلاک و نقشه ابعادی برند عرضه‌شده مطابقت داشته باشد.
| مشخصه | توضیحات |
|---|---|
| نوع گیربکس | حلزونی یا ماردونی |
| تیپ بدنه | مکعبی؛ معروف به کتابی |
| کد سایز | NMRV030 |
| کشور سازنده | چین |
| جنس متداول پوسته | آلیاژ آلومینیوم |
| آرایش محور ورودی و خروجی | با زاویه ۹۰ درجه نسبت به یکدیگر |
| نوع متداول خروجی | هالوشفت یا شفت توخالی |
| قطر متداول سوراخ خروجی | ۱۴ میلی‌متر؛ نیازمند تطبیق با مدل |
| قطر متداول محل اتصال شفت موتور | ۹ یا ۱۱ میلی‌متر، بسته به ورودی انتخابی |
| فریم‌های متداول موتور قابل اتصال | ۵۶ یا ۶۳؛ با بررسی فلنج و ظرفیت گیربکس |
| نسبت تبدیل | وابسته به مدل و موجودی؛ هنگام سفارش تعیین می‌شود |
| دور خروجی | تابع دور ورودی و نسبت تبدیل |
| توان ورودی و گشتاور مجاز | مطابق جدول عملکرد سازنده |
| وضعیت نصب و روانکاری | مطابق دستورالعمل مدل انتخابی |
عدد ۳۰ در نام گیربکس، نسبت تبدیل آن نیست. این عدد معرف سایز گیربکس است؛ نسبت تبدیل به‌صورت مستقل، معمولاً با علامت i روی پلاک یا در کد سفارش مشخص می‌شود.
نسبت تبدیل نشان می‌دهد سرعت ورودی چند برابر کاهش پیدا می‌کند. برای مثال، در گیربکسی با نسبت تبدیل ۳۰ به ۱، محور ورودی به‌ازای هر دور خروجی، ۳۰ دور می‌چرخد.
رابطه محاسبه سرعت خروجی به این صورت است:
دور خروجی = دور ورودی ÷ نسبت تبدیل
اگر سرعت واقعی ورودی ۱۴۰۰ دور در دقیقه باشد، دور خروجی محاسباتی برای چند نسبت تبدیل به شکل زیر خواهد بود:
| نسبت تبدیل | دور خروجی با ورودی ۱۴۰۰ دور در دقیقه |
|---|---|
| ۱۰ به ۱ | ۱۴۰ دور در دقیقه |
| ۲۰ به ۱ | ۷۰ دور در دقیقه |
| ۳۰ به ۱ | حدود ۴۶٫۷ دور در دقیقه |
| ۴۰ به ۱ | ۳۵ دور در دقیقه |
| ۵۰ به ۱ | ۲۸ دور در دقیقه |
| ۶۰ به ۱ | حدود ۲۳٫۳ دور در دقیقه |
این جدول برای توضیح نحوه محاسبه است و به معنی موجودبودن تمام نسبت‌ها نیست. همچنین اگر دور واقعی موتور با ۱۴۰۰ دور متفاوت باشد، سرعت خروجی نیز تغییر می‌کند.
انتخاب نسبت تبدیل باید بر اساس سرعت موردنیاز دستگاه انجام شود؛ پس از آن، لازم است گشتاور خروجی و ظرفیت مجاز گیربکس در همان نسبت بررسی شوند.
برای اتصال الکتروموتور به گیربکس کتابی سایز ۳۰، باید هم ابعاد اتصال و هم ظرفیت انتقال قدرت بررسی شود. فریم موتور، قطر شفت، نوع فلنج و ابعاد محل اتصال باید با ورودی گیربکس هماهنگ باشند. برای اینکار می‌توانید با شهراز صنعت در تماس باشید.
از طرف دیگر، جاخوردن شفت موتور در ورودی گیربکس به معنی مناسب‌بودن توان آن نیست. توان قابل‌استفاده به نسبت تبدیل، سرعت ورودی، راندمان، ساعات کار و نوع بار وابسته است.
پیش از انتخاب موتور، این اطلاعات را مشخص کنید:
توان و سرعت نامی موتور روی پلاک؛
فریم، قطر شفت و نوع فلنج موتور؛
سرعت و گشتاور موردنیاز محور خروجی؛
مدت کار روزانه و تعداد دفعات روشن و خاموش‌شدن؛
وجود ضربه، گیرکردن مکانیزم یا تغییر ناگهانی بار.
برای تعویض گیربکس قبلی، ارسال عکس واضح پلاک موتور و گیربکس، همراه با اندازه‌های اتصال، به انتخاب دقیق‌تر کمک می‌کند.
سایز 30 را می‌توان برای مکانیزم‌های کوچک با نیاز انتقال قدرت محدود بررسی کرد؛ از جمله برخی نوار نقاله‌های سبک، مکانیزم‌های تغذیه، تجهیزات بسته‌بندی کوچک و محورهای چرخان کم‌بار. مناسب‌بودن آن برای هر کاربرد به محاسبه بار و تطبیق با ظرفیت سازنده بستگی دارد.
برای مثال، انتخاب گیربکس یک نوار نقاله فقط با دانستن وزن محصول انجام نمی‌شود. قطر غلتک محرک، سرعت تسمه، اصطکاک، شیب مسیر و شرایط راه‌اندازی نیز بر گشتاور موردنیاز اثر دارند.
در دستگاه‌های دارای بار ضربه‌ای، راه‌اندازی‌های مکرر یا کارکرد طولانی، ضریب سرویس و ظرفیت حرارتی اهمیت بیشتری پیدا می‌کنند. در چنین شرایطی ممکن است سایز بزرگ‌تر یا ساختار دیگری از گیربکس مناسب‌تر باشد.
بدنه جمع‌وجور و انتقال قدرت با زاویه ۹۰ درجه، از ویژگی‌های کاربردی گیربکس مکعبی NMRV سایز ۳۰ هستند. این ساختار به طراح دستگاه کمک می‌کند موتور و محور خروجی را در فضای محدود جانمایی کند. تنوع نسبت تبدیل و اتصالات نیز امکان انتخاب متناسب با دور موردنیاز را فراهم می‌کند.
بااین‌حال، افزایش نسبت تبدیل به معنی افزایش نامحدود گشتاور قابل‌تحمل نیست. گشتاور مجاز، راندمان و شرایط حرارتی باید برای همان مدل بررسی شوند. کیفیت ماشین‌کاری، آب‌بندی و اجزای داخلی نیز در ارزیابی محصول اهمیت دارند؛ عبارت «چینی» به‌تنهایی کیفیت یکسان تمام برندها را نشان نمی‌دهد.
همچنین نباید خاصیت خودقفل‌شوندگی را برای همه مدل‌های حلزونی قطعی فرض کرد. برای نگه‌داشتن بار یا جلوگیری از برگشت حرکت، صرفاً به گیربکس تکیه نکنید؛ مکانیزم ترمز و حفاظت باید متناسب با طراحی دستگاه انتخاب شود.
قیمت گیربکس NMRV030 به برند سازنده، نسبت تبدیل، نوع فلنج ورودی، تجهیزات جانبی و شرایط تامین بستگی دارد. هنگام مقایسه قیمت‌ها، مشخص کنید پیشنهاد مربوط به گیربکس تنهاست یا مجموعه موتورگیربکس؛ وجود الکتروموتور، شفت خروجی یا متعلقات نصب می‌تواند مبلغ نهایی را تغییر دهد.
برای دریافت قیمت قابل‌مقایسه، مشخصات زیر را در استعلام ذکر کنید و با شماره 09120670956 برای راهنمایی بیشتر در تماس باشید.
سایز گیربکس: NMRV030؛
نسبت تبدیل یا دور خروجی موردنیاز؛
توان، دور و فریم الکتروموتور؛
نوع فلنج و قطر اتصال ورودی؛
ابعاد خروجی و متعلقات موردنیاز؛
تعداد سفارش و کاربرد دستگاه.
اگر برای یک دستگاه جدید گیربکس صنعتی انتخاب می‌کنید، ابتدا سرعت خروجی و گشتاور موردنیاز را مشخص کنید. سپس مدل مناسب را با درنظرگرفتن شرایط کار، بارهای وارد بر خروجی و ضریب سرویس انتخاب کنید.
اگر قصد تعویض گیربکس موجود را دارید، علاوه بر کد NMRV030، نسبت تبدیل، قطر هالوشفت، ابعاد فلنج، فاصله سوراخ‌های نصب و موقعیت قرارگیری گیربکس را بررسی کنید. یکسان‌بودن سایز اسمی، به‌تنهایی تطابق کامل دو محصول را تضمین نمی‌کند.
برای استعلام قیمت و انتخاب گیربکس حلزونی NMRV سایز 30 مکعبی چینی، مشخصات موتور و دستگاه یا تصویر پلاک گیربکس قبلی را ارسال کنید تا نسبت تبدیل و اتصالات موردنیاز پیش از سفارش بررسی شوند.
خیر. سایز ۳۰ معرف اندازه گیربکس است؛ نسبت تبدیل مشخصه‌ای جداگانه است. برای اطلاع از نسبت تبدیل باید پلاک، کد سفارش یا دیتاشیت محصول بررسی شود.
در نام‌گذاری این محصول، «حلزونی» به مکانیزم انتقال قدرت اشاره دارد. «مکعبی» و «کتابی» نیز نام‌های رایج بازار برای فرم این خانواده از گیربکس‌ها هستند. معیار خرید باید کد و مشخصات فنی باشد.
دور خروجی ثابت نیست و از تقسیم سرعت ورودی بر نسبت تبدیل به دست می‌آید. برای مثال، با ورودی ۱۴۰۰ دور و نسبت ۵۰ به ۱، سرعت خروجی حدود ۲۸ دور در دقیقه است.
در بسیاری از مدل‌های متداول، قطر سوراخ خروجی هالوشفت ۱۴ میلی‌متر است. پیش از خرید، این اندازه و مشخصات شیار خار باید با نقشه محصول و محور دستگاه تطبیق داده شوند.
خیر. علاوه بر فریم، قطر شفت و نوع فلنج باید هماهنگ باشند. توان و سرعت موتور نیز باید با ظرفیت مجاز گیربکس در نسبت تبدیل انتخابی تطابق داشته باشند.
از روی سایز و نام گیربکس نمی‌توان این کاربرد را تأیید کرد. انتخاب برای بالابر به بررسی بار، چرخه کاری، ترمز، الزامات ایمنی و تأیید ظرفیت مجموعه نیاز دارد.
موقعیت نصب باید با دستورالعمل سازنده و شرایط روانکاری هماهنگ باشد. پیش از تغییر جهت نصب، وضعیت روغن و الزامات همان مدل بررسی شود.
