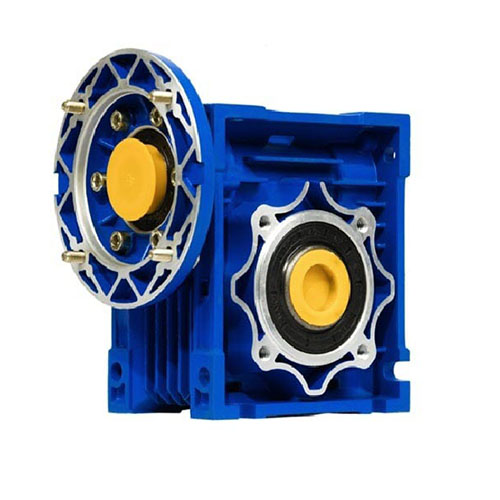

گیربکس حلزونی NMRV سایز 40 مکعبی چینی برای کاهش دور و انتقال قدرت در دستگاه‌هایی با فضای نصب محدود استفاده می‌شود. این محصول در بازار با نام‌های گیربکس کتابی چینی سایز ۴۰، گیربکس مکعبی ۴۰ و NMRV 040 نیز شناخته می‌شود. محور ورودی و خروجی آن نسبت به یکدیگر زاویه ۹۰ درجه دارند و انتخاب نسبت تبدیل، سرعت خروجی موردنیاز دستگاه را تعیین می‌کند.
برای خرید این گیربکس، علاوه بر سایز بدنه باید نسبت تبدیل، گشتاور مجاز، توان و دور موتور، ابعاد اتصال و شرایط کار دستگاه بررسی شود. دو گیربکس سایز ۴۰ با نسبت تبدیل یا برند متفاوت، الزاماً ظرفیت کاری یکسانی ندارند.
برای استعلام قیمت گیربکس NMRV 40 چینی در شهراز صنعت، تصویر پلاک موتور، دور خروجی موردنیاز و نوع دستگاه را ارسال کنید تا مشخصات گزینه پیشنهادی پیش از سفارش بررسی شود.
سایز ۴۰ در این خانواده به فاصله اسمی مراکز ماردون و چرخ‌حلزون اشاره دارد؛ بنابراین عدد ۴۰، نشان‌دهنده توان موتور یا نسبت تبدیل نیست.
جدول زیر مشخصات رایج گیربکس حلزونی NMRV سایز 40 را برای بررسی اولیه نشان می‌دهد. ابعاد نهایی، تجهیزات همراه و ظرفیت بار باید با کاتالوگ برند انتخابی تطبیق داده شوند.
| مشخصه | توضیحات |
|---|---|
| نوع گیربکس | حلزونی |
| سری و سایز | NMRV 040 |
| فرم بدنه | مکعبی؛ معروف به کتابی |
| کشور سازنده | چین؛ برند دقیق مطابق کالای انتخابی |
| آرایش محورها | ورودی و خروجی با زاویه ۹۰ درجه |
| جنس پوسته رایج | آلیاژ آلومینیوم؛ نیازمند تأیید برند |
| قطر رایج سوراخ ورودی اتصال موتور | ۱۱ یا ۱۴ میلی‌متر، متناسب با نسخه ورودی |
| قطر رایج سوراخ هالو شافت خروجی | ۱۸ میلی‌متر |
| فریم‌های متداول موتور | ۶۳ و ۷۱، با توجه به آداپتور ورودی |
| نوع فلنج ورودی | B5 یا B14، مطابق مدل انتخابی |
| نسبت تبدیل | مطابق کاتالوگ و موجودی برند |
| دور خروجی | وابسته به دور ورودی و نسبت تبدیل |
| توان قابل اتصال و گشتاور مجاز | نیازمند بررسی جدول عملکرد همان مدل |
در نمونه‌های بررسی‌شده بازار، ورودی‌های ۱۱ و ۱۴ میلی‌متر و خروجی هالو ۱۸ میلی‌متر تکرار می‌شوند؛ بااین‌حال همین اعداد نیز باید پیش از خرید با کالای موجود تطبیق داده شوند.
دور خروجی گیربکس از تقسیم دور ورودی بر نسبت تبدیل محاسبه می‌شود. برای مثال، اگر دور واقعی موتور ۱۴۰۰ دور در دقیقه و نسبت تبدیل گیربکس ۵۰ باشد، دور خروجی تقریباً ۲۸ دور در دقیقه خواهد بود.
دور خروجی = دور ورودی ÷ نسبت تبدیل
جدول زیر برای موتور با دور ورودی ۱۴۰۰ دور در دقیقه محاسبه شده است. این جدول محاسباتی است و موجودبودن تمام نسبت‌ها را نشان نمی‌دهد.
| نسبت تبدیل؛ ورودی به خروجی | دور خروجی تقریبی |
|---|---|
| ۱۰ به ۱ | ۱۴۰ دور در دقیقه |
| ۱۵ به ۱ | ۹۳٫۳ دور در دقیقه |
| ۲۰ به ۱ | ۷۰ دور در دقیقه |
| ۲۵ به ۱ | ۵۶ دور در دقیقه |
| ۳۰ به ۱ | ۴۶٫۷ دور در دقیقه |
| ۴۰ به ۱ | ۳۵ دور در دقیقه |
| ۵۰ به ۱ | ۲۸ دور در دقیقه |
| ۶۰ به ۱ | ۲۳٫۳ دور در دقیقه |
| ۸۰ به ۱ | ۱۷٫۵ دور در دقیقه |
| ۱۰۰ به ۱ | ۱۴ دور در دقیقه |
نسبت تبدیل بالاتر، دور خروجی را کاهش می‌دهد؛ اما مجازبودن بار به ظرفیت مکانیکی و حرارتی گیربکس نیز بستگی دارد. بنابراین نمی‌توان تنها با افزایش نسبت تبدیل، هر مقدار گشتاور موردنیاز را از سایز ۴۰ دریافت کرد.
انتخاب موتور برای گیربکس مکعبی NMRV 40 به تطبیق مکانیکی و ظرفیت کاری نیاز دارد. یکسان‌بودن قطر شافت موتور و سوراخ ورودی گیربکس، به‌تنهایی برای تأیید انتخاب کافی نیست.
پیش از اتصال، این موارد بررسی شوند:
تک‌فاز یا سه‌فازبودن موتور به مشخصات الکتریکی آن مربوط است. برای نصب روی گیربکس چینی، علاوه بر برق مصرفی، باید سازگاری فلنج، شافت، دور و توان بررسی شود. به همین دلیل، اعلام یک توان ثابت برای تمام گیربکس‌های چینی سایز ۴۰ دقیق نیست.
این تیپ، پس از محاسبه بار، می‌تواند برای مکانیزم‌هایی مانند نوار نقاله سبک، فیدر کوچک، بخش‌هایی از دستگاه بسته‌بندی و تجهیزات کاهش سرعت با فضای محدود بررسی شود.
مناسب‌بودن گیربکس برای یک دستگاه، از روی نام کاربرد مشخص نمی‌شود. برای مثال، در انتخاب گیربکس نوار نقاله باید سرعت تسمه، قطر درام، وزن بار، شیب مسیر و شرایط راه‌اندازی مشخص باشند. در دستگاه‌های دارای توقف و شروع مکرر نیز بار لحظه راه‌اندازی اهمیت دارد.
برای مکانیزم‌های نگهداری بار، نباید به خودقفل‌شوندگی احتمالی گیربکس حلزونی به‌عنوان ترمز ایمنی اتکا کرد؛ انتخاب مجموعه نگهدارنده بار به بررسی مستقل نیاز دارد.
در خرید گیربکس صنعتی جدید یا جایگزینی نمونه قبلی، علاوه بر سایز، نقشه ابعادی بررسی شود. قطر هالو شافت، محل پیچ‌های نصب، ارتفاع محور، ابعاد فلنج و فضای لازم برای موتور باید با دستگاه هماهنگ باشند.
اگر گیربکس قبلی شما نیز سایز ۴۰ است، یکسان‌بودن عدد سایز، تعویض مستقیم را تضمین نمی‌کند. تفاوت آداپتور، فلنج خروجی یا تجهیزات جانبی ممکن است اتصال را تغییر دهد.
وضعیت نصب و الزامات روانکاری نیز باید مطابق دستورالعمل سازنده انتخاب شود. برای راه‌اندازی، نوع و مقدار روانکار، هم‌راستایی اتصال‌ها و نبود بار اضافی روی شافت بررسی شوند. نوع روغن یا فاصله تعویض آن را نمی‌توان برای تمام برندهای چینی یکسان تعیین کرد.
قیمت گیربکس کتابی چینی سایز ۴۰ شهراز صنعت به نسبت تبدیل، نوع ورودی، فلنج خروجی و اقلام همراه بستگی دارد. مقایسه قیمت زمانی دقیق است که مشخصات دو پیشنهاد یکسان باشند.
هنگام دریافت پیش‌فاکتور مشخص کنید قیمت اعلام‌شده مربوط به کدام مجموعه است: گیربکس تنها، گیربکس با فلنج یا شافت خروجی، یا مجموعه موتور و گیربکس. شرایط ضمانت و زمان تحویل نیز باید برای همان کالای پیشنهادی مشخص شوند.
برای استعلام دقیق، اطلاعات زیر را در اختیار شهراز صنعت قرار دهید:
شهراز صنعت با بیش از ۱۲ سال سابقه فعالیت در فروش گیربکس صنعتی، اطلاعات دستگاه و مشخصات موتور شما را برای انتخاب گزینه مناسب بررسی می‌کند. هنگام سفارش گیربکس حلزونی NMRV سایز 40 مکعبی چینی، برند، نسبت تبدیل، نوع فلنج و تجهیزات همراه را در پیش‌فاکتور کنترل کنید.
برای دریافت قیمت و بررسی سازگاری گیربکس با دستگاه، با شهراز صنعت تماس بگیرید: ۰۹۱۲۰۶۷۰۹۵۶
در این صفحه، هر دو نام به فرم بدنه گیربکس حلزونی NMRV سایز ۴۰ اشاره دارند. برای انتخاب، کد مدل، نسبت تبدیل و مشخصات اتصال از نام بازاری دقیق‌تر هستند.
به نسبت تبدیل بستگی دارد؛ برای مثال، با نسبت ۲۰، خروجی حدود ۷۰ دور و با نسبت ۵۰، خروجی حدود ۲۸ دور در دقیقه است.
در بسیاری از مدل‌های رایج، قطر سوراخ هالو شافت خروجی ۱۸ میلی‌متر است. این اندازه باید با نقشه برند و نسخه انتخابی تأیید شود.
پاسخ به گشتاور بار، نسبت تبدیل، دور ورودی، دمای محیط و ظرفیت حرارتی مدل بستگی دارد. سایز بدنه به‌تنهایی، مناسب‌بودن برای کار دائم را مشخص نمی‌کند.
تصویر پلاک، نسبت تبدیل، ابعاد ورودی و خروجی، نوع فلنج، محل نصب و مشخصات موتور را ارسال کنید. یکسان‌بودن سایز، به‌تنهایی برای جایگزینی کافی نیست.
