آموزش نصب اینورتر روی پمپ آب و موتور سه‌ فاز

نصب اینورتر روی پمپ آب یا موتور سه‌فاز، امکان کنترل سرعت، جریان و نحوه راه‌اندازی موتور را فراهم می‌کند. این‌کار می‌تواند کنترل شتاب‌گیری و کاهش سرعت را دقیق‌تر کرده و فشار مکانیکی واردشده به موتور و تجهیزات متصل به آن را کاهش دهد. در پمپ‌های آب نیز، استفاده صحیح از درایو می‌تواند کنترل مناسب‌تری روی عملکرد موتور ایجاد کند.

در این راهنما، ابتدا تجهیزات موردنیاز را بررسی می‌کنیم. سپس، مراحل سیم کشی اینورتر سه فاز، اتصال ورودی و خروجی، اتصال موتور، ارت و تنظیم پارامترهای اولیه را توضیح می‌دهیم. در ادامه نیز، نکات ایمنی، تست جهت چرخش، بررسی جریان و روش ارزیابی عملکرد پمپ پس از نصب را مرور خواهیم کرد.

تماس جهت استعلام قیمت اینورتر

تجهیزات و ابزار مورد نیاز برای نصب اینورتر

قبل از شروع نصب، باید مشخصات موتور، توان اینورتر، ولتاژ ورودی و شرایط کاری پمپ بررسی شوند. توان و جریان خروجی اینورتر باید با موتور و نوع بار سازگار باشد. همچنین، اطلاعات روی پلاک موتور برای تنظیم پارامترهای درایو اهمیت زیادی دارد.

برای نصب اینورتر معمولاً به کابل مناسب، سیم ارت، ترمینال، پیچ‌گوشتی، مولتی‌متر و تجهیزات حفاظتی نیاز دارید. سطح مقطع کابل نیز باید متناسب با جریان و شرایط نصب انتخاب شود و اتصال زمین طبق دستورالعمل سازنده انجام شود.

اگر هنوز درایو موردنیاز خود را انتخاب نکرده‌اید، می‌توانید مدل‌های مختلف آن را در سایت شهراز صنعت بررسی کرده و برای خرید اینورتر مناسب پمپ آب اقدام کنید.

بررسی پلاک موتور قبل از نصب

یکی از مهم‌ترین مراحل قبل از نصب اینورتر روی پمپ آب، بررسی پلاک موتور است. اطلاعاتی مانند توان، ولتاژ، جریان، فرکانس و دور نامی باید قبل از تنظیم درایو ثبت شوند. در واقع، این اطلاعات مستقیماً روی نحوه عملکرد موتور و تنظیمات اولیه اینورتر تأثیر دارند.

در راهنماهای فنی INVT نیز، تأکید شده است که پارامترهای نامی موتور باید مطابق اطلاعات پلاک وارد شوند. این پارامترها می‌توانند شامل توان نامی، فرکانس نامی، سرعت، ولتاژ و جریان موتور باشند. در بعضی مدل‌ها هم پس از وارد کردن اطلاعات پلاک، امکان انجام Auto Tuning وجود دارد.

مراحل سیم‌ کشی اینورتر روی موتور سه‌ فاز

سیم کشی اینورتر سه فاز باید دقیقاً مطابق نقشه ترمینال همان مدل انجام شود. نام ترمینال‌ها نیز، ممکن است بین برندها و مدل‌های مختلف تفاوت داشته باشد؛ بنابراین، نباید فقط بر اساس ظاهر ترمینال‌ها سیم‌کشی کنید.

۱. قطع برق و ایمن‌ سازی مدار

ابتدا برق ورودی را کاملاً قطع کنید و از نبود ولتاژ مطمئن شوید. البه، قطع کلید به‌تنهایی نباید به‌معنی ایمن بودن مدار در نظر گرفته شود؛ چرا که درایو ممکن است بعد از قطع برق نیز برای مدتی ولتاژ خطرناک را در مدار داخلی خود نگه دارد.

«Danfoss: AC drives contain high voltage when connected to AC mains input, DC supply, or load sharing»

نظر فنی: قطع برق فقط اولین مرحله ایمن‌سازی است. قبل از تماس با ترمینال‌ها باید نبود ولتاژ بررسی شود و عملیات نصب نیز توسط فرد دارای صلاحیت فنی انجام شود.

۲. اتصال برق ورودی به اینورتر

در یک اینورتر سه‌فاز، برق ورودی به ترمینال‌های مشخص ورودی دستگاه متصل می‌شود. این ترمینال‌ها در مدل‌های مختلف ممکن است با L1، L2 و L3 یا نام‌های مشابه مشخص شوند. بنابراین، قبل از اتصال کابل‌ها باید نقشه سیم‌کشی همان اینورتر بررسی شود.

همچنین، نوع ولتاژ و تعداد فاز ورودی باید با مشخصات درج‌شده روی پلاک اینورتر مطابقت داشته باشد. استفاده از کابل با سطح مقطع نامناسب یا اتصال اشتباه فازها نیز، می‌تواند باعث عملکرد نادرست یا آسیب به تجهیزات شود.

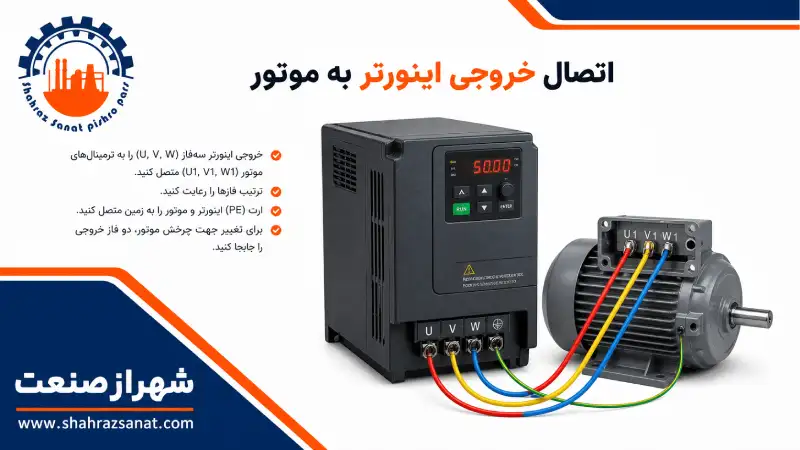

۳. اتصال خروجی اینورتر به موتور

خروجی سه‌فاز اینورتر به ترمینال‌های موتور متصل می‌شود. این ترمینال‌ها در بسیاری از درایوها با U، V و W مشخص می‌شوند، اما برای اطلاع دقیق از طریقه نصب اینورتر سه فاز باید نقشه اتصال مدل موردنظر را بررسی کنید.

نکته بسیار مهم این است که برق شهر نباید مستقیماً به ترمینال‌های خروجی موتور اینورتر متصل شود. خروجی درایو برای اتصال موتور طراحی شده و نحوه اتصال آن هم باید مطابق دستورالعمل سازنده باشد. Danfoss نیز، در دستورالعمل‌های نصب خود اتصال موتور سه‌فاز به ترمینال‌های U، V و W و رعایت الزامات کابل و ارت را مشخص کرده است.

۴. اتصال سیم ارت

اتصال صحیح ارت یکی از بخش‌های مهم نصب اینورتر است. سیم ارت نیز، باید مطابق دستورالعمل سازنده و استانداردهای برق به ترمینال زمین متصل شود. وجود اتصال زمین مناسب هم نقش مهمی در ایمنی افراد و حفاظت تجهیزات دارد.

در اتصال‌های صنعتی، مسیر کابل موتور، کابل‌های قدرت و کابل‌های کنترلی نیز باید با توجه به الزامات EMC و شرایط پروژه اجرا شود. برای نمونه، در برخی کاربردها استفاده از کابل موتور شیلددار و اتصال صحیح شیلد می‌تواند در کاهش مشکلات نویز و تداخل الکترومغناطیسی مؤثر باشد.

۵. بررسی اتصال ستاره و مثلث موتور

موتورهای سه‌فاز معمولاً دارای ترمینال‌هایی هستند که امکان اتصال ستاره یا مثلث را فراهم می‌کنند. انتخاب اتصال مناسب نیز، نباید بر اساس حدس انجام شود؛ بلکه باید ولتاژ نامی موتور و ولتاژ خروجی اینورتر با اطلاعات روی پلاک موتور تطبیق داده شوند.

برای مثال، اگر موتور برای دو ولتاژ مختلف طراحی شده باشد، نحوه قرارگیری پل‌های ترمینال می‌تواند در اتصال آن اهمیت داشته باشد. بنابراین، قبل از برق‌دار کردن موتور، اطلاعات پلاک و نقشه اتصال بررسی شود.

۶. تنظیم پارامترهای موتور

بعد از انجام سیم‌کشی، اطلاعات پلاک موتور را در پارامترهای مربوط به اینورتر وارد کنید. توان، ولتاژ، جریان، فرکانس و دور نامی نیز، از مهم‌ترین اطلاعات اولیه هستند.

در برخی مدل‌های INVT امکان Auto Tuning نیز وجود دارد. این قابلیت برای شناسایی پارامترهای موتور استفاده می‌شود، اما روش اجرای آن بسته به مدل و نوع موتور متفاوت است. برای Auto Tuning چرخشی نیز، ممکن است نیاز باشد موتور از بار جدا شود؛ بنابراین، این مرحله باید دقیقاً طبق دفترچه همان مدل انجام شود.

۷. تنظیم زمان شتاب‌ گیری و کاهش سرعت

در پمپ‌ها، تنظیم زمان Acceleration و Deceleration اهمیت دارد. زمان شتاب‌گیری مشخص می‌کند موتور با چه سرعتی از حالت توقف به فرکانس کاری برسد و زمان کاهش سرعت نیز، نحوه رسیدن موتور به توقف را تعیین می‌کند.

انتخاب این زمان‌ها باید با توجه به نوع پمپ، اینرسی بار و شرایط واقعی سیستم انجام شود. تنظیم نامناسب نیز، می‌تواند باعث ایجاد خطا، فشار مکانیکی یا عملکرد نامطلوب پمپ شود.

۸. تست جهت چرخش موتور

پس از تنظیمات اولیه، موتور را با فرکانس پایین و برای مدت کوتاه راه‌اندازی کنید. همچنین، جهت چرخش محور را بررسی کرده و عملکرد پمپ را ارزیابی کنید. جهت چرخش برای پمپ نیز، اهمیت زیادی دارد و چرخش اشتباه می‌تواند باعث کاهش عملکرد یا ایجاد شرایط نامناسب در سیستم شود.

البته، اگر جهت چرخش اشتباه باشد، طبق دستورالعمل سازنده می‌توان جای دو فاز خروجی موتور را تغییر داد. این‌کار نیز، باید پس از قطع کامل برق و اطمینان از بی‌برقی مدار انجام شود.

۹. تست نهایی پمپ آب

بعد از تأیید جهت چرخش، پمپ را در شرایط کاری واقعی بررسی کنید. همچنین، جریان موتور، فشار آب، صدای موتور، لرزش و خطاهای نمایشگر اینورتر را کنترل کنید.

افزایش غیرعادی جریان، لرزش شدید، صدای غیرمعمول یا نمایش خطا می‌تواند نشانه تنظیمات نامناسب، مشکل مکانیکی یا اشکال در سیستم باشد. البته، در چنین شرایطی بهتر است که قبل از ادامه کار، علت مشکل بررسی شود.

نکات مهم در نصب اینورتر روی پمپ آب

طریقه نصب اینورتر پمپ آب فقط به اتصال چند کابل محدود نمی‌شود. محل نصب، رطوبت، تهویه، کابل‌کشی و نحوه حفاظت الکتریکی نیز، باید در نظر گرفته شوند.

اینورتر را در محیط مرطوب نصب نکنید

رطوبت و نفوذ آب می‌تواند باعث آسیب به قطعات الکترونیکی شود. به‌همین دلیل در سیستم‌های پمپاژ، محل نصب اینورتر باید تا حد امکان از مسیر مستقیم پاشش آب و محیط‌های نامناسب دور باشد. درجه حفاظت محفظه نیز، باید با شرایط محیطی پروژه هماهنگ باشد.

تهویه مناسب را فراهم کنید

اینورتر هنگام کار گرما تولید می‌کند و به دفع حرارت نیاز دارد. بنابراین، قرار دادن درایو داخل فضای کاملاً بسته یا بدون گردش هوای مناسب می‌تواند دمای کاری آن را افزایش دهد. فضای اطراف درایو نیز، باید مطابق دستورالعمل سازنده در نظر گرفته شود تا جریان هوا مسدود نشود. در تابلوهای برق هم شرایط تهویه و خنک‌کاری باید متناسب با تجهیزات داخل تابلو طراحی شود.

کابل موتور و کابل کنترل را با دقت مسیر‌دهی کنید

کابل خروجی اینورتر و کابل‌های کنترلی می‌توانند روی یکدیگر اثر نویزی داشته باشند. در اتصال‌های صنعتی، رعایت اصول EMC، استفاده از کابل مناسب و مسیر‌دهی صحیح می‌تواند به کاهش مشکلات ناشی از نویز کمک کند. همچنین، باید از قرار دادن تجهیزات نامناسب مانند خازن اصلاح ضریب توان در مسیر خروجی اینورتر خودداری کرد. دستورالعمل سازنده در این زمینه باید مرجع اصلی اجرای مدار باشد.

بین موتور و اینورتر کلید قطع‌ کننده نامناسب قرار ندهید

قطع و وصل کردن خروجی اینورتر هنگام کار می‌تواند باعث خطا یا آسیب به تجهیزات شود. بنابراین هر کلید، کنتاکتور یا تجهیز قطع‌کننده‌ای که در مسیر بین درایو و موتور قرار می‌گیرد باید مطابق دستورالعمل سازنده و مدار ایمنی طراحی شود.

تست عایقی را با اینورتر متصل انجام ندهید

اگر قرار است موتور یا کابل آن با مگااهم‌متر تست شود، اینورتر باید از مدار جدا شود. اعمال ولتاژ تست عایقی به خروجی درایو می‌تواند به قطعات الکترونیکی آن آسیب بزند.

بعد از نصب اینورتر چه چیزهایی را بررسی کنیم؟

پس از راه‌اندازی، فقط روشن شدن موتور به‌معنی نصب صحیح نیست. باید چند شاخص مهم بررسی شوند تا عملکرد سیستم مشخص شود.

اگر پمپ در زمان استارت یا توقف لرزش یا صدای غیرعادی دارد، بهتر است ادامه کار بدون بررسی علت انجام نشود. همچنین، جریان موتور باید در شرایط واقعی کاری کنترل شود تا مشخص شود انتخاب و تنظیم اینورتر با موتور و بار هماهنگ است.

همچنین، برای انتخاب موتور مناسب و خرید الکتروموتور سه‌فاز، می‌توانید مدل‌های مختلف آن را متناسب با توان پمپ در شهراز صنعت بررسی کنید.

اشتباهات رایج هنگام نصب اینورتر پمپ آب

یکی از اشتباهات رایج، انتخاب اینورتر فقط بر اساس توان موتور است. علاوه‌بر توان، جریان نامی موتور، نوع بار، ولتاژ ورودی و خروجی، شرایط محیطی و روش کنترل نیز باید بررسی شوند. اشتباه دیگر، سیم‌کشی بر اساس ترمینال‌های یک مدل یا برند دیگر است. حتی اگر نام ترمینال‌ها مشابه باشد، همیشه باید نقشه سیم‌کشی مدل دقیق بررسی شود.

همچنین، تنظیم نکردن صحیح اطلاعات پلاک موتور، بی‌توجهی به اتصال ارت، تهویه ضعیف، اجرای نادرست کابل‌کشی و تست نکردن جهت چرخش از مواردی هستند که می‌توانند عملکرد سیستم را تحت تأثیر قرار دهند.

در پایان

نصب اینورتر روی پمپ آب و موتور سه‌فاز، فرآیندی است که باید از بررسی مشخصات موتور و انتخاب درایو مناسب شروع شود و تا سیم‌کشی، اتصال ارت، تنظیم پارامترها و تست نهایی ادامه پیدا کند. برای سیم کشی اینورتر سه فاز، مهم‌ترین اصل این است که ورودی برق، خروجی موتور و ترمینال زمین دقیقاً مطابق نقشه همان مدل متصل شوند. پس از آن نیز، اطلاعات پلاک موتور، تنظیمات شتاب‌گیری و کاهش سرعت و در صورت پشتیبانی درایو، Auto Tuning باید بررسی شوند.

در نهایت، بررسی جریان موتور، جهت چرخش، فشار آب، صدا، لرزش و خطاهای اینورتر کمک می‌کند عملکرد سیستم بعد از نصب ارزیابی شود. در پروژه‌های واقعی نیز، شرایط نصب و دستورالعمل سازنده باید مرجع نهایی اجرای سیم‌کشی و راه‌اندازی باشد.
