خطاهای رایج اینورتر و روش رفع آن‌ ها

کدهای خطای اینورتر معمولاً زمانی نمایش داده می‌شوند که دستگاه شرایط غیرعادی مانند اضافه‌جریان، اضافه‌ولتاژ، افت ولتاژ، اضافه‌بار یا افزایش دما را تشخیص دهد. شناخت این کدها به اپراتور کمک می‌کند که علت توقف موتور را سریع‌تر پیدا کند و از آسیب بیشتر به اینورتر یا الکتروموتور جلوگیری شود.

در این راهنما، رایج‌ترین خطاهای اینورتر INVT، دلتا، LS و دانفوس را بررسی می‌کنیم و برای هرکدام علت و راهکار اولیه ارائه می‌دهیم.

تماس جهت استعلام قیمت اینورتر

اینورتر چگونه خطاها را تشخیص می‌ دهد؟

اینورتر به کمک مدارهای حفاظتی، وضعیت برق ورودی، جریان موتور، دمای داخلی و شرایط خروجی را به‌صورت مداوم بررسی می‌کند.

وقتی یکی از این پارامترها از محدوده مجاز خارج شود، اینورتر ممکن است خروجی را قطع کرده و کد خطای اینورتر را روی نمایشگر نشان دهد.

جدول کدهای خطای رایج اینورتر INVT

کد خطا در مدل‌های مختلف INVT ممکن است تفاوت داشته باشد؛ بنابراین، مدل دقیق دستگاه را هنگام عیب‌یابی بررسی کنید.

راهنمای رسمی INVT نیز، OC1 تا OC3 را به اضافه‌جریان در شرایط مختلف و OV1 تا OV3 را به اضافه‌ولتاژ نسبت می‌دهد. همچنین در همین راهنما، برای اضافه‌جریان هنگام شتاب‌گیری، افزایش زمان شتاب‌گیری و کاهش سرعت توصیه شده است.

جدول کدهای خطای رایج اینورتر دلتا و LS

کدهای دلتا و LS بین سری‌های مختلف یکسان نیستند؛ بنابراین، کد نمایش‌داده‌شده باید با دفترچه همان مدل تطبیق داده شود.

در مستندات LS، خطاهای OC-U، OC-V و OC-W به اضافه‌جریان خروجی مربوط هستند و حفاظت اضافه‌ولتاژ نیز هنگام افزایش ولتاژ مدار DC فعال می‌شود.

کدهای خطای رایج اینورتر دانفوس

در درایوهای Danfoss VLT، خطاها معمولاً با شماره Alarm یا پیام مشخص روی نمایشگر ظاهر می‌شوند.

برای نمونه، مستندات Danfoss خطای 13 را Overcurrent و خطای 14 را Ground Fault معرفی می‌کنند و برای اضافه‌ولتاژ DC نیز بررسی زمان Ramp و مقاومت ترمز را مطرح می‌کنند.

خطای اضافه جریان اینورتر چیست و چگونه رفع می‌ شود؟

خطای اضافه جریان یا OC زمانی رخ می‌دهد که جریان خروجی از محدوده مجاز اینورتر بیشتر شود. گیر کردن شفت، افزایش بار مکانیکی، اتصال کوتاه کابل، تنظیم نادرست ACC و خرابی بخش قدرت نیز، از علت‌های مهم این خطا هستند. همچنین، توجه داشته باشید که برای رفع عیب اینورتر، ابتدا موتور را از بار جدا کنید و وضعیت کابل و ترمینال‌های خروجی را بررسی کنید.

خطای اضافه ولتاژ اینورتر

خطای OV معمولاً زمانی ایجاد می‌شود که ولتاژ باس DC از حد مجاز بیشتر شود. بار اینرسی بالا، کاهش سرعت سریع موتور، نوسان شبکه یا مشکل مقاومت ترمز می‌تواند باعث این خطا شود. در بارهای سنگین نیز، افزایش زمان Deceleration می‌تواند از ایجاد اضافه‌ولتاژ ناشی از انرژی برگشتی جلوگیری کند.

خطای افت ولتاژ اینورتر

وقتی ولتاژ ورودی یا باس DC به کمتر از محدوده مجاز برسد، اینورتر ممکن است خطای Under Voltage نمایش دهد. برای عیب یابی اینورتر، ولتاژ ورودی، فیوزها، کابل‌ها و محکم بودن ترمینال‌ها را بررسی کنید.

خطای اضافه بار اینورتر

اضافه‌بار زمانی رخ می‌دهد که موتور یا خود درایو برای مدت مشخصی بیشتر از ظرفیت مجاز تحت بار قرار گیرد. بار مکانیکی نیز، جریان نامی موتور و ظرفیت اینورتر را بررسی کنید. همچنین، تنظیم اشتباه اطلاعات پلاک موتور نیز می‌تواند مشکل ایجاد کند.

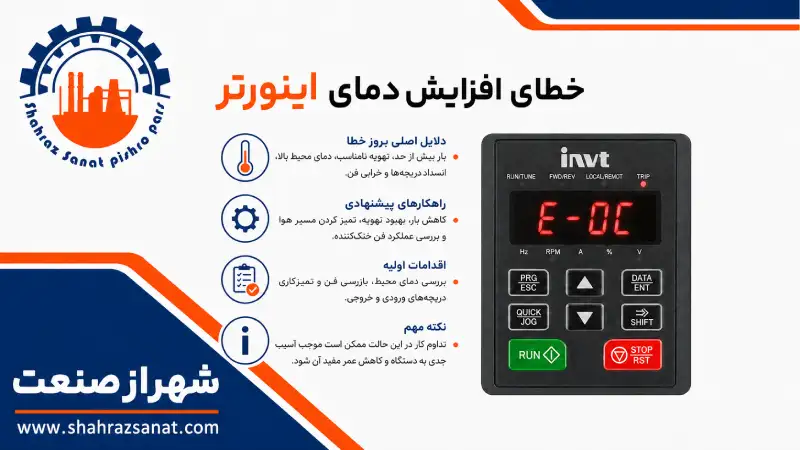

افزایش دمای محیط، خرابی فن، بسته بودن مسیر تهویه و تجمع گردوغبار از علت‌های رایج Over Heat هستند. همچنین، فن و هیت‌سینک را بررسی کنید و مطمئن شوید هوای گرم داخل تابلو باقی نمی‌ماند.

خطای اتصال زمین و اتصال کوتاه

Ground Fault می‌تواند ناشی از آسیب کابل، خرابی عایق موتور یا تماس جریان با بدنه باشد. بنابراین قبل از ریست، موتور و کابل خروجی را بررسی کنید. همچنین، تست عایق با مگااهم‌متر باید توسط فرد متخصص انجام شود.

خطای فن و IGBT اینورتر

فن خراب باعث افزایش دمای قطعات قدرت می‌شود و می‌تواند در ادامه به IGBT یا سایر اجزای قدرت آسیب بزند. اگر خطای IGBT تکرار می‌شود، ریست کردن راه‌حل دائمی نیست و بخش قدرت باید توسط تعمیرکار متخصص بررسی شود.

خطاهای ارتباطی اینورتر

قطع کابل، آدرس‌دهی اشتباه، تنظیم نادرست پروتکل یا نویز می‌تواند ارتباط اینورتر با PLC یا HMI را مختل کند. برای رفع خطای ارتباطی نیز، کابل شبکه، آدرس دستگاه، Baud Rate و تنظیمات پروتکل را بررسی کنید.

نحوه عیب‌یابی و رفع سریع خطاهای متداول

برای رفع عیب اینورتر بهتر است همیشه از کد نمایش‌داده‌شده شروع کنید و سپس علت فنی آن را بررسی کنید.

1. کد خطا را یادداشت و با دفترچه همان مدل تطبیق دهید.
2. برق ورودی و وضعیت فیوزها را بررسی کنید.
3. موتور، کابل و ترمینال‌های خروجی را بررسی کنید.
4. بار مکانیکی و وضعیت شفت موتور را کنترل کنید.
5. پارامترهای موتور و ACC/DEC را بررسی کنید.
6. دمای دستگاه، فن و مسیر تهویه را بررسی کنید.
7. پس از رفع علت، اینورتر را طبق دستورالعمل مدل ریست کنید.

ریست کردن نیز، نباید جایگزین پیدا کردن علت اصلی باشد. همچنین، اگر خطا بلافاصله برمی‌گردد، ادامه کار می‌تواند به تجهیزات آسیب بزند.

چه زمانی اینورتر نیاز به تعمیر یا تعویض دارد؟

تکرار یک خطا، بوی سوختگی، روشن نشدن دستگاه، خرابی IGBT یا خطای غیرقابل ریست می‌تواند نشانه خرابی جدی باشد. در چنین شرایطی، بررسی علائم و رفع خرابی اینورتر می‌تواند برای تشخیص اولیه مفید باشد. همچنین، اگر تعمیر از نظر هزینه یا دسترسی به قطعه توجیه نداشته باشد، تعویض درایو گزینه مناسب‌تری خواهد بود.

چطور از بروز خطاهای اینورتر جلوگیری کنیم؟

سرویس دوره‌ای و نصب صحیح می‌تواند احتمال بسیاری از خطاها را کاهش دهد.

• تمیز کردن تابلو و مسیر تهویه
• بررسی عملکرد فن‌ها
• کنترل اتصالات و کابل‌ها
• اندازه‌گیری جریان موتور
• بررسی دمای محیط
• ثبت کدهای خطای قبلی
• بررسی دوره‌ای موتور و بار مکانیکی

انتخاب ظرفیت مناسب نیز، اهمیت زیادی دارد. اگر اینورتر با توجه به جریان و شرایط بار انتخاب نشود، احتمال اضافه‌بار و اضافه‌جریان افزایش پیدا می‌کند. برای خرید اینورتر جدید با گارانتی نیز، می‌توانید محصولات موجود در سایت را بررسی کنید.

در پایان

کدهای خطای اینورتر ابزار حفاظتی مهمی هستند و الزاماً به معنی سوختن یا خرابی کامل دستگاه نیستند. خطاهایی مانند OC، OV، UV، OL، Ground Fault و Over Heat هرکدام علت متفاوتی دارند و باید بر اساس مدل اینورتر و شرایط کاری بررسی شوند. بنابراین، اگر خطا پس از رفع علت دوباره ظاهر شود، بهتر است دستگاه توسط تکنسین متخصص بررسی شود تا از آسیب بیشتر به موتور و مدار قدرت جلوگیری شود.
