راهنمای انتخاب الکتروموتور گامی اساسی در بهینه‌سازی عملکرد تجهیزات صنعتی و افزایش بهره‌وری خطوط تولید محسوب می‌شود. نحوه انتخاب انواع الکتروموتورها در کاربردهای مختلف نقش موثری در کاهش استهلاک تجهیزات و هزینه‌های تعمیرات ایفا می‌کند. با توجه به تنوع گسترده انواع الکتروموتورها از نظر توان، ولتاژ، کلاس حفاظتی، نوع کاربرد و شرایط محیطی ضروری است. قبل از خرید الکتروموتور اطلاعات دقیق و به‌روز مثل جدول توان الکتروموتورها و جدول گشتاور الکتروموتور در اختیار داشته باشید. در این مقاله قصد داریم نکات مهم و تخصصی انتخاب الکتروموتور و جدول مشخصات الکتروموتور را بررسی کنیم تا کاربران بتوانند بر اساس نیاز واقعی خود، بهترین گزینه را انتخاب کنند. همراه ما باشید تا انتخاب الکتروموتور برای پمپ هیدرولیک را به شما بگوییم و نحوه تشخیص توان موتور بدون پلاک را معرفی کنیم. محاسبات انتخاب موتور و گیربکس و فرمول محاسبه گشتاور موتور الکتریکی نیز در ادامه نوشته شده است.
نحوه انتخاب انواع الکتروموتورها در کاربردهای مختلف
راهنمای انتخاب الکتروموتور مناسب بسته به نوع کاربرد صنعتی، نیازمند بررسی دقیق مشخصات فنی الکتروموتور، شرایط کاری و الزامات بهره‌برداری است. برای مثال در کاربردهای سبک مانند فن، دمنده یا پمپ‌های کوچک، موتورهای القایی تک فاز با توان پایین و راندمان متوسط کفایت می‌کند. در حالی که برای تجهیزات سنگین مانند نوار نقاله، کمپرسور یا دستگاه‌های CNC، استفاده از موتورهای سه‌فاز با توان بالا، گشتاور راه‌اندازی قوی و کلاس حفاظتی بالا توصیه می‌شود.
در صنایع حساس مانند پتروشیمی، نفت و گاز یا محیط‌های انفجاری، باید الکتروموتورهایی با استاندارد ضدانفجار (Ex-proof) و کلاس حرارتی مناسب انتخاب شوند. همچنین در صنایعی که به کنترل دقیق سرعت مانند خطوط تولید خودکار یا ماشین آلات بسته بندی نیاز دارد، استفاده از موتورهای سنکرون یا سرووموتور به همراه اینورتر یا درایو کنترل دور ضروری است. به‌طور کلی نحوه انتخاب انواع الکتروموتورها در کاربردهای مختلف تاثیر مستقیمی بر عملکرد بلندمدت و صرفه‌جویی در هزینه خواهد داشت.
جدول مشخصات الکتروموتور
برای انتخاب دقیق الکتروموتور، آشنایی با مشخصات فنی آن امری ضروری است. جدول مشخصات الکتروموتور مهم‌ترین پارامترهای فنی را به‌صورت خلاصه و کاربردی ارائه می‌دهد تا کاربران بتوانند با درک بهتر ویژگی‌ها، انتخابی متناسب با نیاز خود داشته باشند.
| توان Power | برحسب کیلووات (kW) یا اسب بخار (HP) بیان می‌شود. بیانگر میزان انرژی خروجی موتور است. |
| ولتاژ Voltage | ولتاژ تغذیه موتور 220 ولت (تک فاز) یا 380 ولت (سه فاز) است. |
| جریان کاری Current | مقدار آمپری که موتور در حالت عادی مصرف می‌کند. |
| دور موتور RPM | تعداد دور بر دقیقه محور موتور؛ 750، 1000، 1500 یا 3000 RPM |
| کلاس حفاظتی IP | میزان مقاومت موتور در برابر نفوذ گردوغبار و آب؛ مانند IP55، IP65 |
| کلاس حرارتی Ins. Class | نشان دهنده مقاومت سیم پیچ در برابر دما؛ کلاس B، F یا H. |
| نوع راه‌اندازی | مستقیم، ستاره-مثلث با درایو یا سافت استارتر |
| نوع نصب Mounting | وضعیت نصب موتور: پایه‌دار (B3)، فلنچی (B5) یا ترکیبی (B35) |
| فرکانس Frequency | فرکانس تغذیه 50Hz یا 60Hz بسته به منطقه جغرافیایی. |
| راندمان Efficiency | میزان بهره‌وری انرژی؛ موتورهای با راندمان بالا دارای برچسب IE2، IE3، یا IE4 هستند. |

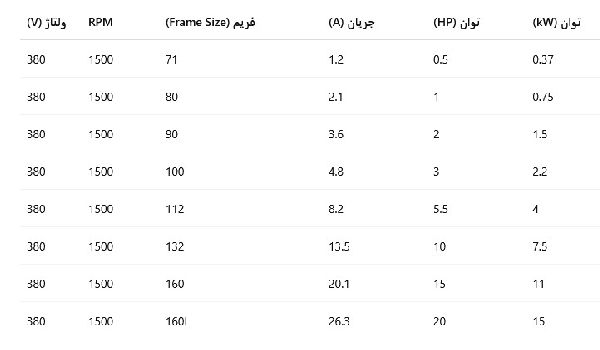

جدول توان الکتروموتورها
جدول توان الکتروموتورها نشان دهنده توان خروجی موتور است. جدول توان الکتروموتورها اطلاعات فنی مربوط به توان، جریان، ولتاژ، سرعت و ابعاد فریم موتور را به‌صورت طبقه بندی‌شده نمایش می‌دهد. این جدول به مهندسان و کاربران کمک می‌کند تا با توجه به نیاز مصرفی، نوع تغذیه (تک‌فاز یا سه‌فاز) و شرایط کاری، الکتروموتور و اینورتر مناسب را به‌درستی انتخاب کنند.
جدول گشتاور الکتروموتور
جدول گشتاور الکتروموتور ارتباط بین گشتاور و توان را در سرعت‌های مختلف نشان می‌دهد و مشخص می‌کند که موتور چه میزان نیروی چرخشی برای حرکت دادن بار ایجاد می‌کند. گشتاور نقش کلیدی در تعیین قابلیت موتور برای به حرکت درآوردن بارهای سنگین دارد.
| توان kW | توان HP | گشتاور در 750 RPM (Nm) | گشتاور در 1000 RPM (Nm) | گشتاور در 1500 RPM (Nm) | گشتاور در 3000 RPM (Nm) |
| 0.75 | 1 | 9.5 | 7.2 | 4.8 | 2.4 |
| 1.5 | 2 | 19.1 | 14.3 | 9.5 | 4.8 |
| 2.2 | 3 | 28 | 20.9 | 13.9 | 6.9 |
| 4 | 5.5 | 50.8 | 37.7 | 25.3 | 12.6 |
| 7.5 | 10 | 95.5 | 71.6 | 47.7 | 23.9 |
| 11 | 15 | 140.1 | 105 | 70.1 | 35.2 |
| 15 | 20 | 191 | 143 | 95.5 | 47.7 |
فرمول محاسبه گشتاور موتور الکتریکی
فرمول محاسبه گشتاور موتور الکتریکی یکی از اصلی‌ترین ابزارها برای انتخاب و بررسی عملکرد الکتروموتور است. گشتاور نشان‌دهنده نیروی چرخشی تولیدشده توسط موتور بوده و با واحد نیوتن متر (Nm) سنجیده می‌شود.
نحوه انتخاب الکتروموتور برای پمپ هیدرولیک
هنگام انتخاب الکتروموتور مناسب برای پمپ هیدرولیک باید به چندین فاکتور کلیدی توجه کنید. انتخاب الکتروموتور برای پمپ هیدرولیک تضمین‌کننده عملکرد بهینه سیستم هیدرولیک خواهد بود که در ادامه به آن‌ها اشاره می‌کنیم:
- برای پمپ هیدرولیک، ابتدا باید توان مورد نیاز پمپ محاسبه شود.
- مطمئن شوید که سرعت موتور متناسب با نیاز پمپ است.
- الکتروموتور باید قادر به کار با ولتاژ و جریان باشد.
- الکتروموتور باید گشتاور کافی برای راه‌اندازی و نگه‌داشتن پمپ تحت بارهای مختلف را تامین کند.
- انتخاب الکتروموتور با راندمان بالا موجب کاهش مصرف انرژی در سیستم‌های هیدرولیک می‌شود.
- موتور باید از نظر ابعاد و نوع نصب با پمپ هیدرولیک تطابق داشته باشد.
- الکتروموتور باید برای شرایط محیطی پمپ هیدرولیک مناسب باشد.
تشخیص توان موتور بدون پلاک چگونه است؟
تشخیص توان موتور بدون پلاک از طریق اندازهگیری جریان مصرفی موتور در شرایط کاری استاندارد و سپس استفاده از فرمول‌های فیزیکی پمپ صنعتی برای محاسبه توان انجام می‌شود.
محاسبات انتخاب موتور و گیربکس
محاسبات انتخاب موتور و گیربکس از مراحل کلیدی در طراحی سیستم‌های مکانیکی و صنعتی است. انتخاب درست باعث افزایش بهره‌وری، کاهش مصرف انرژی، و جلوگیری از خرابی‌های زودهنگام می‌شود.
در پایان
برای انتخاب الکتروموتور مناسب، استفاده از راهنمای انتخاب الکتروموتور و جدول توان الکتروموتورها شهراز صنعت به شما در تعیین موتور با مشخصات فنی مناسب کمک می‌کند. همچنین هنگام انتخاب الکتروموتور برای پمپ هیدرولیک به جدول مشخصات الکتروموتور و جدول گشتاور الکتروموتور توجه کنید. فرمول محاسبه گشتاور موتور الکتریکی و محاسبات انتخاب موتور و گیربکس نیز به شما امکان می‌دهد تا بهترین ترکیب را برای نیازهای سیستم خود انتخاب نمایید. در صورتی که پلاک موتور در دسترس نباشد، تشخیص توان موتور بدون پلاک از فرمول‌های فنی امکان‌پذیر است. به‌طور کلی نحوه انتخاب انواع الکتروموتورها در کاربردهای مختلف به نیازهای خاص هر صنعت و سیستم بستگی دارد.
پرسش‌های متداول
چرا انتخاب گشتاور مناسب در الکتروموتور اهمیت دارد؟
اگر گشتاور موتور کمتر از مقدار لازم باشد، راه‌اندازی سیستم با مشکل مواجه می‌شود یا در حین کار متوقف می‌شود. انتخاب گشتاور مناسب باعث افزایش عمر موتور و کاهش فشار روی قطعات مکانیکی می‌شود.
چگونه بدون داشتن پلاک، توان موتور را تشخیص دهیم؟
میتوان با اندازهگیری جریان، ولتاژ، ضریب توان و دور موتور، توان تقریبی را محاسبه کرد. این روش در کنار مشاهده ابعاد فیزیکی موتور و مقایسه با جدول توان الکتروموتورها، نتیجه قابل قبولی می‌دهد.
تفاوت جدول توان و جدول گشتاور الکتروموتور در چیست؟
جدول توان نشان‌دهنده مقدار قدرت خروجی موتور بر حسب کیلووات یا اسب بخار است، در حالی‌که جدول گشتاور مقدار نیروی چرخشی تولید شده در محور موتور را مشخص می‌کند. این دو جدول مکمل یکدیگر هستند.
آیا میتوان گیربکس را به هر الکتروموتوری متصل کرد؟
بله اما در صورتی که مشخصات گیربکس (دور ورودی، گشتاور قابل تحمل، نوع شافت) با مشخصات الکتروموتور هماهنگ باشد. بهتر است از محاسبات انتخاب موتور و گیربکس برای دستیابی به بهترین هماهنگی استفاده شود.
