روش های اتصال گیربکس صنعتی به الکتروموتور

انتخاب صحیح روش اتصال گیربکس به الکتروموتور تاثیر مستقیمی بر راندمان، ایمنی و طول عمر سیستم‌های صنعتی دارد. بسته به نوع گیربکس و کاربرد، ممکن است نیاز به نحوه اتصال شفت به گیربکس، استفاده از کوپلینگ یا حتی نصب گیربکس صنعتی باشد. علاوه بر این، تکنسین‌ها باید با مسائل تعمیر گیربکس شافت مستقیم و کارکرد گیربکس الکتروموتور آشنا باشند تا از خرابی‌های زودهنگام جلوگیری کنند. در این مقاله، روش‌های روش اتصال گیربکس به الکتروموتور ، نکات فنی و کاربردی و همچنین مواردی مانند و نصب و نگهداری گیربکس الکترو موتور بررسی می‌شوند تاعلاوه بر افزایش ایمنی و طول عمر تجهیزات، هزینه‌های نگهداری و تعمیر گیربکس شافت مستقیم، حلزونی یا صنعتی به حداقل می‌رسد.

گیربکس صنعتی چیست؟

گیربکس صنعتی وسیله مکانیکی است که وظیفه‌ تغییر سرعت و گشتاورموتور را دارد. یعنی در صورت چرخش خیلی سریع موتوربدون نیروی کافی، گیربکس با کم کردن سرعت، نیروی بیشتری به خروجی می‌دهد. برای همین در دستگاه‌هایی مثل بالابر ساختمانی، نوار نقاله، آسانسور و ماشین‌آلات صنعتی از گیربکس استفاده می‌شود.

الکتروموتور چیست؟

الکتروموتور(یا همان موتور برقی) دستگاهی است که انرژی برق را به حرکت چرخشی تبدیل می‌کند. خروجی موتور معمولا سرعت زیادی دارد (مثلاً ۱۴۰۰ دور در دقیقه)، اما نیروی کافی برای جابجا کردن بارهای سنگین ندارد.

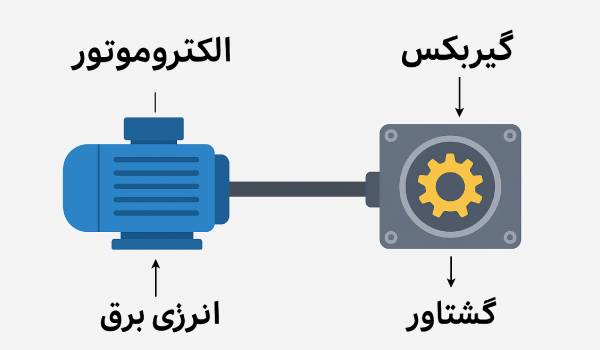

چرا باید گیربکس را به الکتروموتور وصل کنیم؟

 در پاسخ به این سوال باید بگوییم چون الکتروموتور سرعت زیاد ولی گشتاور کم دارد. گیربکس این سرعت زیاد را کاهش می‌دهد و قدرت بیشتری در خروجی تولید می‌کند. در نتیجه با اتصال گیربکس به الکتروموتور دستگاه‌های صنعتی مثل بالابر، نوار نقاله یا میکسرها بتوانند بارهای سنگین را جابجا کنند.

 انواع روش‌های اتصال گیربکس به الکتروموتور

روش‌های اتصال گیربکس به الکتروموتور متفاوت است و هرکدام مزایا و محدودیت‌های خود را دارند. انتخاب مناسب روش مناسب اتصال گیربکس کتابی علاوه بر افزایش راندمان، از آسیب‌های شفت و گیربکس جلوگیری می‌کند. در اینجا 5 روش اصلی روش‌های اتصال گیربکس به الکتروموتور بررسی می‌شود تا انتخابی متناسب با نوع کاربرد و توان سیستم داشته باشید.

 اتصال مستقیم (Direct Coupling)

در سیستم‌هایی با دقت بالا و حداقل لرزش مانند ماشین‌آلات کوچک صنعتی، سیستم‌های مونتاژ دقیق، اتصال مستقیم گیربکس به الکتروموتور بهترین انتخاب است. این روش در تعمیر گیربکس شافت مستقیم و هنگام بررسی نحوه اتصال شفت به گیربکس اهمیت ویژه‌ای دارد. شفت موتور و گیربکس به صورت مستقیم و بدون واسطه به هم متصل می‌شوند و توان موتور به صورت کامل منتقل می‌گردد.

• مزایا: انتقال مستقیم قدرت، کمترین لرزش، کاهش اتلاف انرژی.
• معایب: حساسیت بالا به هم‌راستایی، نیاز به تنظیم دقیق شفت‌ها.

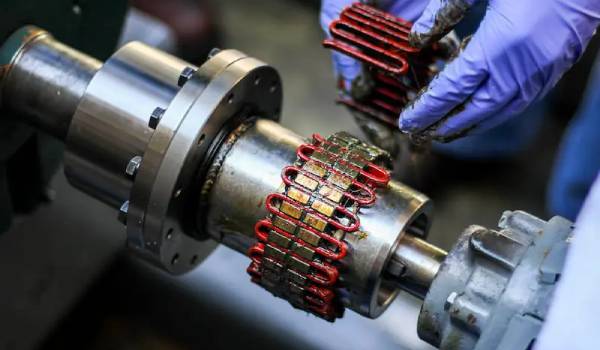

 اتصال گیربکس به الکتروموتور با کوپلینگ(Coupling)

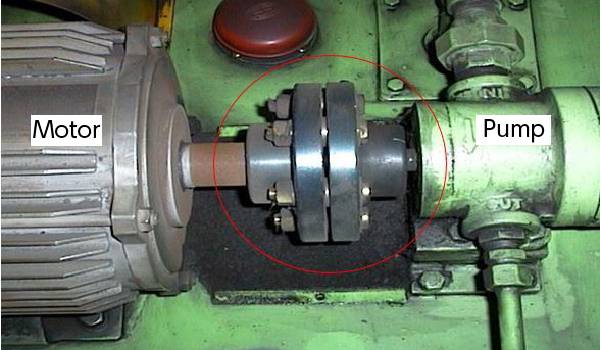

اتصال گیربکس به الکتروموتور با کوپلینگ از دیگر روش اتصال این دو قطعه است که در ماشین‌آلات متوسط صنعتی، پمپ‌ها و کمپرسورها مورد استفاده قرار می‌گیرد. استفاده از کوپلینگ بین شفت‌ها باعث می‌شود لرزش موتور جذب شده و هم‌راستایی جزئی جبران شود. این روش برای سیستم‌هایی که نیاز به انعطاف‌پذیری بیشتری دارند و امکان تغییر جزئی در موقعیت شفت‌ها وجود دارد، مناسب می‌باشد.

• مزایا اتصال گیربکس به الکتروموتور با کوپلینگ: کاهش لرزش، محافظت از شفت‌ها، افزایش انعطاف‌پذیری
• معایب اتصال گیربکس به الکتروموتور با کوپلینگ: هزینه بیشتر و نیاز به نگهداری منظم.

 اتصال اتصال گیربکس به الکتروموتور با تسمه یا زنجیر (Belt/Chain Drive)

طریقه نصب گیربکس حلزونی و نحوه کار گیربکس حلزونی اغلب با تسمه یا زنجیر انجام می‌شود. این روش امکان تغییر نسبت سرعت و فاصله بین موتور و گیربکس را فراهم می‌کند و در دستگاه‌هایی مانند نوار نقاله‌ها، دستگاه‌های بسته‌بندی و صنایع مواد غذایی کاربرد دارد. هنگام اتصال گیربکس به الکتروموتور با تسمه، می‌توان نسبت دور خروجی را به راحتی تنظیم کرد و انعطاف بیشتری در طراحی سیستم داشت.

• مزایای اتصال اتصال گیربکس به الکتروموتور با تسمه،: انعطاف در فاصله، امکان تغییر نسبت سرعت، کاهش بار مستقیم روی شفت‌ها
• معایب اتصال اتصال گیربکس به الکتروموتور با تسمه،: نیاز به نگهداری دوره‌ای، سایش تسمه یا زنجیر، احتمال لغزش

اتصال فلنجی(Flange Mounting)

اتصال فلنجی یکی دیگر از روش‌های اتصال گیربکس به الکتروموتور است که در گیربکس‌های کوچک و متوسط صنعتی و تجهیزات دقیق کاربرد دارد. در این روش، گیربکس sn با استفاده از فلنج به بدنه موتور یا دستگاه پیچ می‌شود و انتقال نیرو به صورت مستقیم انجام می‌شود. این روش نصب سریع و محکم بوده و دقت تراز بالا را فراهم می‌کند.

1. مزایا اتصال فلنجی: نصب سریع، انتقال نیرو مستقیم، دقت بالا
2. معایب اتصال فلنجی: انعطاف‌پذیری کم، نیاز به تراز دقیق

اتصال با صفحه نگهدارنده یا براکت(Bracket Mounting)

اتصال با براکت یکی دیگر از روش‌های تثبیت گیربکس یا الکتروموتور است. در این روش، گیربکس یا موتور با استفاده از صفحه نگهدارنده یا براکت در محل مشخص ثابت می‌شود. اتصال گیربکس به الکتروموتور با صفحه نگهدارنده همراه با شفت مستقیم یا کوپلینگ استفاده می‌شود و علاوه بر انتقال نیرو نقش تثبیت مکانیکی را دارد.

1. مزایا اتصال با براکت: تثبیت مطمئن، نصب آسان، قابل استفاده همراه با روش‌های دیگر
2. معایب اتصال با براکت: به تنهایی انتقال نیرو ندارد، نیاز به روش اتصال دیگر برای عملکرد اصلی

 نکات کلیدی نصب و اتصال گیربکس به الکتروموتور

برای اتصال گیربکس به الکتروموتور باید نکات فنی رعایت شود تا سیستم عملکرد پایدار و طول عمر بالایی داشته باشد. این نکات شامل هم‌راستایی شفت، روانکاری و بررسی دستورالعمل‌های تولیدکننده هستند. رعایت این موارد برای نصب گیربکس صنعتی و گیربکس الکترو موتور ضروری است. نکات کلیدی نصب و اتصال گیربکس صنعتی به الکتروموتور عبارتند از:

1.  انتخاب پایه‌ای مستحکم و بدون ارتعاش برای جلوگیری از لرزش و ناپایداری سیستم
2.  اطمینان از هم‌محوری دقیق شفت گیربکس و الکتروموتور برای کاهش فشار بر بلبرینگ‌ها
3.  استفاده از کوپلینگ‌های پلی‌یورتان، یونیورسال یا هیدرولیکی متناسب با نوع بار و شرایط محیطی
4. روانکاری و بررسی سطح و کیفیت روغن گیربکس مطابق با استانداردهای کاتالوگ محصول
5. تنظیم و رگلاژ دقیق تسمه‌ها در صورت استفاده از انتقال تسمه‌ای برای جلوگیری از لغزش یا فشار بیش‌ازحد
6. تمیزکاری اولیه و حذف آلودگی‌ها و مواد شیمیایی از گیربکس برای جلوگیری از آسیب به کاسه‌نمدها
7.  رعایت ایمنی و استفاده از تجهیزات حفاظتی (دستکش، عینک، لباس مناسب) در حین نصب
8. محاسبه دقیق گشتاور، نسبت تبدیل و دور خروجی متناسب با الکتروموتور.
9. نصب شاسی و ثابت‌سازی گیربکس روی شاسی بدون اتصال مستقیم الکتروموتور به شاسی برای حفظ هم‌راستایی
10.  انجام تست بدون بار و سپس تحت بار واقعی برای شناسایی اختلالات احتمالی
11. بررسی دوره‌ای و تعمیرات پیشگیرانه، مانند تعمیر گیربکس بالابر ساختمانی و تعمیر گیربکس کتابی

 خطاهای رایج هنگام اتصال گیربکس به الکتروموتور

در هنگام اتصال گیربکس به الکتروموتور ممکن است خطاهایی رخ دهد که راندمان سیستم را کاهش دهد. شناخت این خطاها و روش‌های پیشگیری اهمیت زیادی دارد.

• لرزش غیرمعمول ناشی از هم‌راستایی نادرست شفت‌ها
• صداهای غیرطبیعی به علت خرابی کوپلینگ خراب یا شل شدن تسمه
• کاهش راندمان بخاطر انتخاب نادرست روش اتصال

در پایان

انتخاب روش اتصال گیربکس به الکتروموتور به همراه رعایت نکات فنی، تاثیر زیادی بر عملکرد و عمر سیستم دارد. با رعایت نکات نصب، هم‌راستایی شفت‌ها و نگهداری منظم، می‌توان عملکرد بهینه و طول عمر بالای سیستم را تضمین کرد. در گیربکس‌های شافت مستقیم، توجه به تعمیر گیربکس شافت مستقیم و نصب صحیح اهمیت زیادی دارد. طریقه نصب گیربکس حلزونی و آشنایی با نحوه کار گیربکس حلزونی کمک می‌کند تا عملکرد دستگاه بهینه باشد. در صنایع مختلف، نصب گیربکس صنعتی و گیربکس الکترو موتور به دقت بالایی نیاز دارد و در صورت نیاز، تعمیر گیربکس بالابر ساختمانی باید توسط متخصص انجام شود. برای خرید انواع گیربکس صنعتی و الکترو موتور می‌توان از فروشگاه‌های معتبر مانند شهراز صنعت استفاده کرد.

سوالات متداول

بهترین روش اتصال گیربکس برای موتورهای پرقدرت چیست؟

برای موتورهای پرقدرت، بهترین روش اتصال گیربکس، شفت مستقیم با کوپلینگ انعطاف‌پذیر است، زیرا نیرو را بدون لغزش منتقل کرده و لرزش و انحراف جزئی شفت‌ها را جذب می‌کند.

هنگام اتصال گیربکس یه الکتروموتور چگونه هم‌راستایی شفت‌ها را بررسی کنیم؟

با ابزارهای تراز شفت، لیزر یا تست لرزش می‌توان هم‌راستایی را موقع اتصال بررسی و تنظیم کرد.

بهترین روش اتصال گیربکس حلزونی به الکتروموتور کدام روش است؟

اتصال گیربکس حلزونی به الکتروموتور معمولا به دو روش فلنجی که گیربکس به بدنه موتور پیچ می‌شود و اتصال شفت مستقیم که شفت موتور به شفت گیربکس وصل می‌گردد. روش انتخابی بستگی به نوع گیربکس و نیاز به تراز دقیق دارد.
