نحوه آمپرگیری و اندازه‌گیری جریان موتور سه فاز

در سیستم‌های صنعتی، موتور سه فاز یکی از پرکاربردترین تجهیزات الکتریکی برای تبدیل انرژی الکتریکی به انرژی مکانیکی است. عملکرد صحیح این موتورها به عوامل متعددی بستگی دارد که یکی از مهم‌ترین آن‌ها جریان مصرفی یا همان آمپر موتور سه فاز می‌باشد. اندازه‌گیری دقیق جریان، نه‌تنها به تشخیص سلامت موتور کمک می‌کند بلکه از سوختن سیم‌پیچ‌ها، اضافه‌بار، نوسانات ولتاژ و حتی افت راندمان انرژی جلوگیری می‌کند. برای محاسبه جریان موتور سه فاز می‌توان از روش‌های مختلفی استفاده کرد که شامل استفاده از کلمپ آمپر متر سه فاز، روش ولتاژ-جریان و روش فاز به فاز است. هر یک از این روش‌ها بسته به نوع موتور، کاربرد صنعتی و تجهیزات اندازه‌گیری می‌تواند دقت متفاوتی داشته باشد

در این مقاله به‌صورت کامل و گام‌به‌گام بررسی می‌کنیم که چگونه جریان موتور سه فاز را اندازه‌گیری کنیم، از چه ابزارهایی استفاده کنیم، چه نکات ایمنی را رعایت کنیم و چگونه نتایج به‌دست‌آمده را تجزیه‌وتحلیل کنیم تا بتوانیم بهترین عملکرد را از موتور خود دریافت کنیم.

مفهوم جریان در موتور سه فاز

در هر مدار الکتریکی، جریان الکتریکی (Electric Current) نشان‌دهنده‌ی مقدار شارش بار الکتریکی در واحد زمان است. در موتور سه فاز، جریان بین سه سیم حامل فاز (R، S و T) توزیع می‌شود. زمانی که موتور در شرایط نرمال کار می‌کند، هر سه فاز باید جریانی برابر و متعادل داشته باشند. هرگونه اختلاف قابل‌توجه در بین این سه مقدار، نشانه‌ای از وجود عیب مکانیکی یا الکتریکی مانند خرابی بلبرینگ، اتصال کوتاه در سیم‌پیچ یا ضعف در منبع تغذیه است.

به‌طور کلی، جریان موتور تابعی از توان موتور (kW)، ولتاژ ورودی (V) و ضریب توان (Power Factor) است. فرمول محاسبه‌ی تقریبی جریان در موتور سه فاز به صورت زیر است:

I = P / (√3 × V × PF × η)

که در آن:

• I جریان بر حسب آمپر
• P توان بر حسب وات
• V ولتاژ خط
• PF ضریب توان
• η راندمان موتور است.

چرا اندازه‌گیری جریان موتور سه فاز اهمیت دارد؟

اندازه‌گیری آمپر موتور سه فاز تنها برای بررسی مصرف انرژی نیست، بلکه یکی از اصلی‌ترین روش‌ها برای عیب‌یابی موتور به‌شمار می‌رود. دلایل اهمیت نحوه آمپر گیری موتور سه فاز
شامل موارد زیر است:

1. تشخیص اضافه‌بار (Overload): زمانی که موتور بیش از ظرفیت نامی خود کار کند، جریان آن افزایش یافته و باعث داغ شدن سیم‌پیچ‌ها می‌شود.
2. پیشگیری از خرابی زودهنگام: نوسانات جریان می‌تواند به سیم‌پیچ، بلبرینگ و عایق موتور آسیب برساند.
3. بهینه‌سازی مصرف انرژی: اندازه‌گیری جریان واقعی، به مهندسان کمک می‌کند تا بازده سیستم را بهبود دهند.
4. تطابق با استانداردهای صنعتی: در صنایع بزرگ، ثبت جریان موتورها به‌صورت دوره‌ای بخشی از برنامه‌ی نگهداری پیشگیرانه (Preventive Maintenance) است.

آیا می‌دانید تفاوت الکتروموتور تک فاز و سه فاز چیست؟

ابزارهای مورد نیاز برای آمپرگیری موتور سه فاز

برای اندازه‌گیری جریان موتور سه فاز ابزارهای مختلفی وجود دارد که با توجه به دقت، قیمت و نوع استفاده انتخاب می‌شوند. مهم‌ترین اندازه گیری ولتاژ سه فاز با مولتی مترعبارت‌اند از:

کلمپ آمپرمتر (Clamp Meter)

یکی از پرکاربردترین ابزارها برای اندازه‌گیری جریان بدون قطع مدار است. کلمپ آمپرمتر دارای دهانه‌ای آهنربایی است که با قرار دادن آن دور یکی از سیم‌های فاز، جریان عبوری را اندازه‌گیری می‌کند.مزایای اندازه گیری آمپر با مولتی متر کلمپی:

• عدم نیاز به قطع مدار
• ایمنی بالا در هنگام اندازه‌گیری
• قابلیت اندازه‌گیری AC و DC

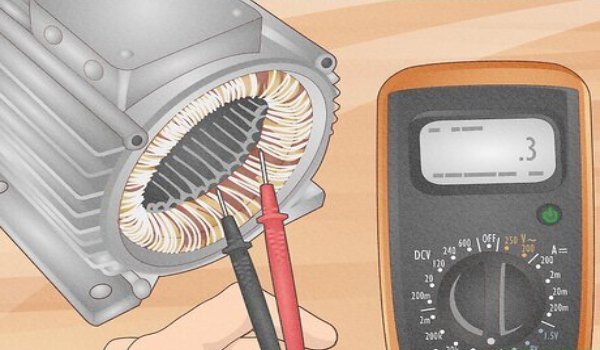

مولتی متر دیجیتال (Digital Multimeter)

در صورتی که بخواهید علاوه بر جریان، ولتاژ و مقاومت را نیز بسنجید، مولتی‌متر گزینه‌ی مناسبی است. البته برای جریان‌های بالاتر از ۱۰ آمپر نیاز به پروب جریان خارجی دارید.

 ترانس جریان (Current Transformer - CT)

در مدارهای صنعتی بزرگ، جریان ممکن است بسیار زیاد باشد (مثلاً تا 400A یا بیشتر). در این حالت، از CT برای تبدیل جریان بالا به مقادیر کوچک‌تر و قابل‌اندازه‌گیری استفاده می‌شود.

دیتالاگر جریان (Current Data Logger)

برای پایش مداوم جریان در طول زمان، از دیتالاگر استفاده می‌شود که قادر است مقادیر جریان را به‌صورت دوره‌ای ذخیره کرده و نمودار تغییرات را ارائه دهد.

چگونه آمپر را اندازه بگیریم

برای اندازه‌گیری جریان موتور سه فاز، ابتدا مطمئن شوید که تجهیزات اندازه‌گیری سالم و مناسب هستند. برای این کار می‌توانید از نحوه آمپر گیری موتور سه فاز استفاده کنید:

1. موتور را از منبع تغذیه قطع کنید و نکات ایمنی را رعایت کنید.

2. فک کلمپ آمپر متر را به دور یکی از فازهای موتور قرار دهید.

3. جریان هر فاز را به صورت جداگانه اندازه‌گیری کرده و در جدول امپر الکتروموتور یا دفتر ثبت مقادیر یادداشت کنید.

4. پس از اندازه‌گیری، مقادیر را با محدوده جریان استاندارد مقایسه کنید تا از سلامت موتور اطمینان حاصل شود.

استفاده منظم از این روش، به شما کمک می‌کند محاسبه جریان موتور سه فاز دقیق‌تری داشته باشید و از اضافه‌بار و آسیب به سیم‌پیچ‌ها جلوگیری شود.

مراحل آمپرگیری موتور سه فاز (گام‌به‌گام)

 برای اندازه‌گیری صحیح جریان موتور سه فاز، رعایت مراحل زیر ضروری است تا از آسیب دیدن موتور و تجهیزات جلوگیری شود.

گام اول: بررسی ایمنی

قبل از هر چیز، از خاموش بودن سیستم یا استفاده از ابزار ایمن (مثل کلمپ آمپرمتر عایق‌دار) اطمینان حاصل کنید. استفاده از دستکش عایق، کفش ایمنی و رعایت فاصله از تابلو برق الزامی است.

گام دوم: انتخاب سیم مناسب برای اندازه‌گیری

در مدار سه فاز، فقط یک سیم فاز باید درون دهانه‌ی آمپرمتر قرار گیرد. اگر چند سیم را هم‌زمان داخل فک بگذارید، میدان مغناطیسی حاصل خنثی شده و عدد اشتباه نمایش داده می‌شود.

گام سوم: تنظیم رنج دستگاه

رنج اندازه‌گیری را روی مقدار مناسب قرار دهید. برای مثال اگر انتظار دارید جریان حدود ۳۰ آمپر باشد، رنج را روی 40A یا 60A تنظیم کنید.

گام چهارم: روشن کردن موتور

پس از راه‌اندازی موتور، آمپرمتر را روی هر سه فاز (R، S و T) قرار دهید و مقادیر را ثبت کنید. اختلاف بیش از ۱۰ درصد بین فازها نشانه‌ی وجود مشکل در سیم‌پیچ یا بار مکانیکی موتور است.

گام پنجم: ثبت و تحلیل داده‌ها

مقادیر ثبت‌شده را در جدول آمپر موتور سه فاز نگهداری موتور وارد کرده و در بازه‌های زمانی مشخص (مثلاً ماهانه) مقایسه کنید تا تغییرات احتمالی شناسایی شوند. جدول آمپر موتور سه فاز

نکات ایمنی در هنگام اندازه‌گیری جریان موتور سه فاز

رعایت ایمنی در هنگام آمپرگیری از اهمیت بالایی برخوردار است. نکات زیر باید همیشه مدنظر قرار گیرند:تست برق سه فاز با مولتی متر

1. هرگز در محیط‌های مرطوب یا دارای بخار کار نکنید.
2. از تجهیزات دارای عایق دوبل (Double Insulation) استفاده کنید.
3. هنگام کار در تابلو برق، از یک دست استفاده کنید تا مسیر جریان از بدن عبور نکند.
4. از اتصال هم‌زمان دو فاز خودداری کنید تا از اتصال کوتاه جلوگیری شود.
5. پیش از هر اندازه‌گیری، وضعیت سلامت کابل‌ها و فک دستگاه را بررسی کنید.
6. برای اطمینان از وضعیت ولتاژ و عملکرد صحیح موتور، می‌توانید ست برق سه فاز با مولتی متر را تست کنید.

خطاهای رایج در اندازه‌گیری جریان موتور سه فاز

حتی کاربران باتجربه نیز گاهی در فرآیند آمپرگیری دچار اشتباه می‌شوند. برخی از خطاهای متداول عبارت‌اند از:

• قرار دادن هم‌زمان چند سیم در فک آمپرمتر
• تنظیم نادرست رنج دستگاه (مثلاً انتخاب رنج پایین و سوختن فیوز داخلی)
• عدم توجه به جهت جریان (در برخی آمپرمترها جهت فلش مهم است)
• اندازه‌گیری در لحظه‌ی راه‌اندازی موتور که به دلیل جریان هجومی (Inrush Current) عدد بالایی نشان می‌دهد
• خرابی در سنسور داخلی دستگاه یا کالیبره نبودن آن

تحلیل داده‌ها و تفسیر نتایج آمپرگیری

پس از ثبت داده‌های جریان در سه فاز، می‌توانید از آن‌ها برای تحلیل وضعیت عملکرد موتور استفاده کنید.

تحلیل این داده‌ها کمک می‌کند تا پیش از بروز خرابی جدی، اقدامات پیشگیرانه انجام شود.

نکات کاربردی برای بهبود دقت در آمپرگیری

1. درجه حرارت محیط را در نظر بگیرید؛ گرما می‌تواند بر مقاومت و جریان تأثیر بگذارد.
2. از آمپرمترهای کالیبره‌شده استفاده کنید تا نتایج دقیق‌تر باشند.
3. در ساعات مختلف شبانه‌روز اندازه‌گیری کنید تا رفتار موتور تحت بارهای متفاوت مشخص شود.
4. اگر از اینورتر (Inverter Drive) استفاده می‌کنید، به نوع خروجی (PWM) و فیلترهای آن توجه داشته باشید.
5. نتایج آمپرگیری را با جریان نامی درج‌شده روی پلاک موتور مقایسه کنید.

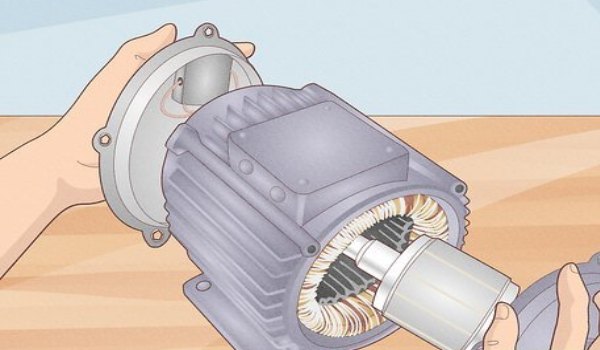

تفاوت آمپرگیری در موتور ستاره و مثلث

نکته‌ای که بسیاری از تکنسین‌ها فراموش می‌کنند، تفاوت در اتصال سیم‌پیچ موتور (ستاره یا مثلث) است. در اتصال ستاره (Y)، جریان هر فاز کمتر از جریان خط است، اما در اتصال مثلث (Δ) جریان خط برابر با √3 برابر جریان فاز می‌باشد.
بنابراین هنگام اندازه‌گیری، باید بدانید موتور در کدام حالت کار می‌کند تا مقایسه‌ی درستی بین مقادیر به‌دست‌آمده و جریان نامی انجام دهید.

کاربرد اندازه‌گیری جریان در نگهداری پیشگیرانه (PM)

در برنامه‌های PM صنعتی، داده‌های جریان برای اهداف زیر به‌کار می‌روند:

• تشخیص بارگذاری غیرعادی موتور
• برنامه‌ریزی تعمیرات پیش از خرابی

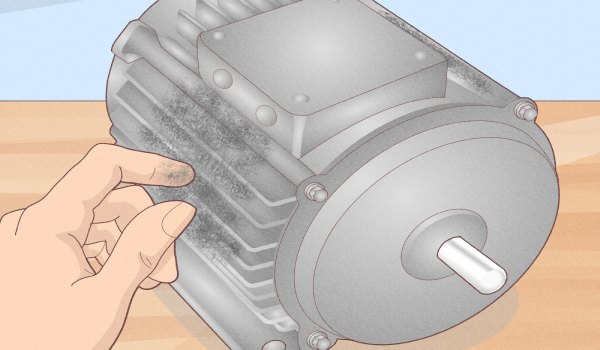

• پایش سلامت سیستم خنک‌کننده
• تحلیل الگوی مصرف انرژی در خطوط تولید

با تحلیل داده‌های تاریخی، می‌توان از طریق Machine Learning یا مانیتورینگ هوشمند (Smart Monitoring) نیز رفتار موتور را پیش‌بینی کرد.

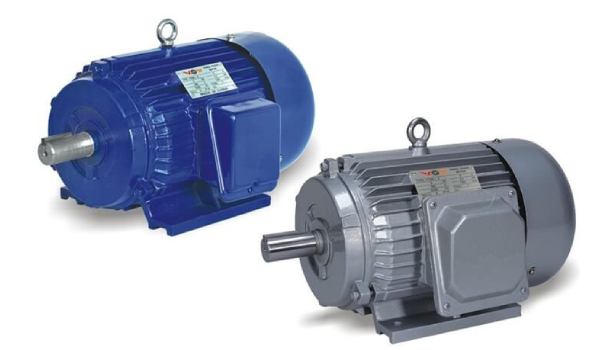

انتخاب شما هنگام خرید الکتروموتور بدنه چدنی یا بدنه آلومینیومی چیست؟ قبل آن تفاوت الکتروموتور بدنه چدنی با آلومینیومی را بخوانید.

در پایان

در این مقاله آموختیم که نحوه آمپرگیری و اندازه‌گیری جریان موتور سه فاز، یکی از مراحل حیاتی در نگهداری و عیب‌یابی سیستم‌های صنعتی است. با استفاده از ابزارهایی مانند کلمپ آمپرمتر، مولتی‌متر و ترانس جریان می‌توان مقدار دقیق جریان را بدون نیاز به قطع مدار اندازه‌گیری کرد. همچنین دانستیم که مقایسه‌ی مقادیر جریان در سه فاز و تحلیل تفاوت‌ها، راهی مطمئن برای تشخیص مشکلات احتمالی در موتور است.

در نهایت، به یاد داشته باشید که رعایت نکات ایمنی و استفاده از تجهیزات استاندارد مهم‌ترین اصل در فرآیند اندازه‌گیری است. پایش دوره‌ای جریان نه‌تنها از سوختن موتور سه فاز جلوگیری می‌کند، بلکه موجب کاهش هزینه‌های نگهداری و افزایش راندمان انرژی در مجموعه‌های صنعتی می‌شود. برای خرید الکتروموتور و گیربکس صنعتی به نمایندگی گیربکس صنعتی شهراز صنعت مراجعه کنید.

پرسش‌های متداول

منظور از آمپرگیری موتور سه فاز چیست؟

آمپرگیری یعنی اندازه‌گیری مقدار جریان الکتریکی (بر حسب آمپر) که از سیم‌پیچ‌های موتور سه فاز عبور می‌کند. این کار برای بررسی سلامت موتور، تشخیص اضافه‌بار و اطمینان از تعادل بین سه فاز انجام می‌شود.

برای اندازه‌گیری جریان موتور سه فاز از چه ابزاری استفاده می‌شود؟

رایج‌ترین ابزار کلمپ آمپرمتر (Clamp Meter) است. این دستگاه بدون نیاز به قطع مدار، فقط با قرار دادن فک خود دور یکی از سیم‌های فاز، جریان عبوری را اندازه‌گیری می‌کند. ابزارهای دیگر شامل مولتی‌متر دیجیتال، ترانس جریان (CT) و دیتالاگر جریان هستند.

چرا اندازه‌گیری آمپر موتور سه فاز اهمیت دارد؟

زیرا کمک می‌کند تا اضافه‌بار موتور قبل از خرابی شناسایی شود، از سوختن سیم‌پیچ‌ها و کاهش راندمان انرژی جلوگیری گردد و الگوی مصرف انرژی بررسی و بهینه‌سازی شود. اندازه‌گیری جریان، یکی از پایه‌های نگهداری پیشگیرانه (Preventive Maintenance) در صنایع است.

هنگام آمپرگیری باید از کدام سیم اندازه بگیریم؟

در موتور سه فاز سه سیم فاز وجود دارد: R، S و T. برای هر بار اندازه‌گیری فقط یکی از سیم‌ها باید درون فک آمپرمتر قرار گیرد. قرار دادن هم‌زمان چند سیم باعث خطا و عدد اشتباه می‌شود.

چند وقت یک‌بار باید آمپرگیری موتور سه فاز انجام شود؟

در سیستم‌های صنعتی توصیه می‌شود هر ماه یا هر سه ماه یک‌بار جریان موتورها ثبت و تحلیل شود. این داده‌ها برای پایش وضعیت سلامت موتور و پیش‌بینی خرابی‌ها ضروری‌اند.
