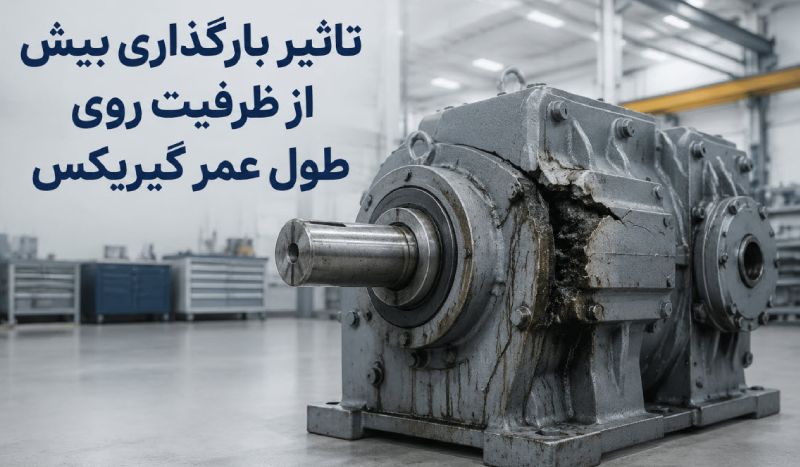

تاثیر بارگذاری بیش از ظرفیت روی طول عمر گیربکس؛ چگونه اضافه بار باعث خرابی زودهنگام می‌شود؟

تاثیر بارگذاری بیش از ظرفیت روی طول عمر گیربکس یکی از مهم‌ترین عواملی است که می‌تواند عملکرد سیستم انتقال قدرت را تحت تاثیر قرار داده و هزینه‌های تعمیر و نگهداری تجهیزات صنعتی را افزایش دهد. هر گیربکس برای تحمل میزان مشخصی از گشتاور و بار طراحی می‌شود و عبور از این محدوده، تنش وارد بر چرخ دنده‌ها، شافت‌ها، یاتاقان‌ها و سایر قطعات داخلی را افزایش می‌دهد. ادامه کار در چنین شرایطی، استهلاک قطعات را تسریع کرده و احتمال خرابی‌های پرهزینه، توقف خط تولید و کاهش راندمان تجهیزات را بالا می‌برد. به همین دلیل، شناخت اثرات اضافه بار و رعایت ظرفیت مجاز گیربکس، نقش مهمی در افزایش عمر مفید تجهیزات و جلوگیری از هزینه‌های غیرضروری دارد.

بارگذاری بیش از ظرفیت روی گیربکس چیست؟

بارگذاری بیش از ظرفیت یا Overloading به شرایطی گفته می‌شود که گشتاور، توان یا نیروی واردشده به گیربکس از مقدار مجاز تعیین‌شده توسط سازنده بیشتر باشد. هر گیربکس بر اساس پارامترهایی مانند نوع چرخ دنده، جنس قطعات، اندازه شافت، نوع یاتاقان، ضریب سرویس و شرایط کاری طراحی می‌شود. عبور از این محدوده باعث افزایش تنش مکانیکی در تمام اجزای داخلی خواهد شد.

مهم‌ترین دلایل ایجاد اضافه بار در گیربکس

بیشتر خرابی‌های ناشی از اضافه بار، نتیجه یک اشتباه در طراحی، انتخاب یا بهره‌برداری هستند. شناخت این عوامل می‌تواند از بسیاری از هزینه‌های آینده جلوگیری کند.

 خرید گیربکس صنعتی از نمایندگی شهراز صنعت

انتخاب نادرست گیربکس

یکی از رایج‌ترین دلایل، انتخاب گیربکسی است که ظرفیت آن متناسب با نیاز واقعی دستگاه نیست. گاهی تنها بر اساس توان الکتروموتور، گیربکس انتخاب می‌شود؛ در حالی که عواملی مانند شوک بار، تعداد ساعات کاری، نوع بار و شرایط محیطی نیز باید در محاسبات لحاظ شوند.

افزایش ظرفیت تولید بدون تعویض گیربکس

بسیاری از کارخانه‌ها پس از مدتی ظرفیت تولید را افزایش می‌دهند. برای مثال:

• سرعت نوار نقاله بیشتر می‌شود.
• حجم مواد افزایش پیدا می‌کند.
• وزن محصولات سنگین‌تر می‌شود.
• ساعات کاری دستگاه بیشتر می‌شود.

در چنین شرایطی گیربکس قبلی همچنان مورد استفاده قرار می‌گیرد؛ در حالی که برای شرایط جدید طراحی نشده است. نتیجه این تصمیم، افزایش تدریجی استهلاک خواهد بود.

گیر کردن تجهیزات

گاهی اوقات در اثر گیر کردن مواد اولیه، ورود اجسام خارجی یا قفل شدن بخشی از دستگاه، گشتاور بسیار زیادی به گیربکس وارد می‌شود.

برای نمونه:

• گیر کردن سنگ داخل سنگ‌شکن
• انباشته شدن مواد روی نوار نقاله
• گیر کردن همزن در مخزن
• قفل شدن تجهیزات انتقال مواد

در چنین شرایطی اگر سیستم حفاظتی مناسبی وجود نداشته باشد، فشار مستقیماً به گیربکس منتقل می‌شود.

استفاده از الکتروموتور قوی‌تر

برخی تصور می‌کنند نصب یک موتور قوی‌تر باعث افزایش راندمان دستگاه خواهد شد؛ اما اگر گیربکس متناسب با توان جدید انتخاب نشده باشد، تمام گشتاور اضافی به چرخ‌دنده‌ها و شافت‌ها منتقل می‌شود.

این موضوع یکی از دلایل رایج شکست دندانه‌ها در صنایع مختلف است.

محاسبه اشتباه ضریب سرویس

ضریب سرویس یا Service Factor برای در نظر گرفتن شرایط واقعی کارکرد استفاده می‌شود. اگر هنگام انتخاب گیربکس تنها توان موتور ملاک قرار گیرد و عواملی مانند:

• شوک‌های متناوب
• تعداد دفعات استارت
• بارهای ضربه‌ای
• ساعات کاری شبانه‌روزی
• شرایط محیطی

در نظر گرفته نشوند، احتمال اضافه بار بسیار افزایش پیدا می‌کند.

تاثیر بارگذاری بیش از ظرفیت روی طول عمر گیربکس و کاهش استهلاک

بارگذاری بیش از ظرفیت یکی از مهم‌ترین عواملی است که عمر مفید گیربکس حلزونی را کاهش می‌دهد. برخلاف تصور برخی کاربران، اضافه بار همیشه باعث خرابی ناگهانی نمی‌شود. در بسیاری از موارد، قطعات داخلی ماه‌ها تحت فشار قرار می‌گیرند و به‌تدریج دچار خستگی مکانیکی می‌شوند تا در نهایت یکی از اجزا از کار بیفتد.

1. فشار وارد بر چرخ دنده، شافت و یاتاقان بیشتر از حد طراحی می‌شود.
2. تنش مداوم باعث ایجاد ترک‌های میکروسکوپی شده و احتمال شکست قطعات را افزایش می‌دهد.
3. اصطکاک بیشتر، گرمای بیشتری تولید می‌کند و دمای گیربکس را بالا می‌برد.
4. افزایش دما، خواص روانکاری روغن را کاهش داده و از قطعات به‌خوبی محافظت نمی‌کند.
5. با ضعیف شدن روانکاری، تماس مستقیم قطعات فلزی بیشتر شده و فرسودگی آن‌ها سرعت می‌گیرد.
6. تمرکز بیش از حد نیرو روی دندانه‌ها، احتمال لب پریدگی، پوسته پوسته شدن و شکست آن‌ها را افزایش می‌دهد.
7. اضافه بار باعث خرابی ناگهانی نمی‌شود، بلکه فرآیند استهلاک را از همان ابتدای کار آغاز کرده و به مرور عمر مفید گیربکس را کاهش خواهد داد.

کدام قطعات گیربکس بیشترین آسیب را از اضافه بار می‌بینند؟

زمانی که گیربکس کنابی تحت بارگذاری بیش از ظرفیت قرار می‌گیرد، فشار واردشده تنها به یک قطعه محدود نمی‌شود؛ بلکه تقریبا تمام اجزای داخلی درگیر افزایش تنش، اصطکاک و دما خواهند شد. البته میزان آسیب در همه قطعات یکسان نیست و برخی اجزا به دلیل نقش مستقیم در انتقال گشتاور، زودتر دچار فرسودگی می‌شوند.

شناخت قطعاتی که بیشترین آسیب را از اضافه بار می‌بینند، به برنامه ریزی بهتر برای تعمیرات پیشگیرانه، کاهش هزینه‌های نگهداری و افزایش طول عمر گیربکس کمک می‌کند.

چرخ دنده‌ها؛ اولین قربانی اضافه بار

چرخ دنده‌ها مهم‌ترین بخش انتقال قدرت در گیربکس هستند و تمام گشتاور تولیدشده از طریق درگیری دندانه‌های آن‌ها منتقل می‌شود. هنگامی که بار از ظرفیت طراحی بیشتر باشد، نیروی تماس بین دندانه‌ها نیز افزایش پیدا کرده و تنش‌های شدیدی در سطح آن‌ها ایجاد می‌شود.

• افزایش سایش سطح دندانه‌ها
• ایجاد ترک‌های ریز ناشی از خستگی فلز
• پوسته‌پوسته شدن سطح سخت‌کاری‌شده (Pitting)
• لب‌پریدگی لبه دندانه‌ها
• شکست کامل دندانه‌ها در بارهای شدید
• افزایش صدای گیربکس هنگام کار

شافت‌ها؛ تحت فشار دائمی پیچش

در شرایط اضافه بار، شافت ابتدا دچار تغییر شکل‌های بسیار جزئی می‌شود که قابل مشاهده نیستند. اما تکرار این تنش‌ها باعث ایجاد ترک‌های خستگی در نواحی حساس مانند محل خار، شیارها یا تغییر قطر شافت خواهد شد.

• افزایش تنش پیچشی
• ایجاد ترک‌های خستگی
• خمیدگی جزئی شافت
• خارج شدن از هم‌محوری
• شکست ناگهانی در بارهای سنگین

یاتاقان‌ها؛ افزایش اصطکاک و کاهش عمر مفید

یاتاقان‌ها وظیفه تحمل بارهای شعاعی و محوری و کاهش اصطکاک قطعات دوار را بر عهده دارند. زمانی که بار واردشده بیش از مقدار طراحی باشد، فشار تماس بین ساچمه‌ها یا رولرها و مسیر حرکت آن‌ها به شدت افزایش پیدا می‌کند.

• افزایش دمای گیربکس
• ایجاد لرزش غیرعادی
• شنیده شدن صدای ساییدگی یا تق‌تق
• کاهش روانی حرکت شافت
• قفل شدن یاتاقان در مراحل پیشرفته

کاسه نمدها؛ قربانی افزایش دما و لرزش

در نگاه اول ممکن است تصور شود کاسه نمد ارتباط مستقیمی با اضافه بار ندارد، اما در عمل یکی از قطعاتی است که به سرعت تحت تاثیر شرایط نامناسب کاری قرار می‌گیرد.

• سخت شدن لاستیک کاسه نمد
• ترک‌خوردگی لبه آب‌بندی
• افزایش نشتی روغن
• ورود گردوغبار و آلودگی به داخل گیربکس
• کاهش کیفیت روانکاری

روغن گیربکس؛ نخستین عاملی که کیفیت خود را از دست می‌دهد

روغن گیربکس تنها وظیفه روانکاری ندارد؛ بلکه نقش مهمی در کاهش اصطکاک، انتقال حرارت، جلوگیری از خوردگی و محافظت از قطعات داخلی ایفا می‌کند. زمانی که گیربکس تحت اضافه بار قرار می‌گیرد، میزان اصطکاک بین قطعات افزایش یافته و در نتیجه دمای روغن بالا می‌رود.

• تغییر رنگ به قهوه‌ای یا سیاه
• کاهش گرانروی
• ایجاد بوی سوختگی
• تشکیل رسوبات و لجن
• وجود براده‌های فلزی در روغن

پوسته گیربکس؛ تحمل تنش‌های ساختاری

اگرچه پوسته گیربکس در انتقال نیرو نقش ندارد، اما تمام قطعات داخلی روی آن نصب شده‌اند و وظیفه حفظ هم راستایی اجزا را بر عهده دارد. در شرایط اضافه بار، نیروهای اضافی از طریق شافت‌ها و یاتاقان‌ها به پوسته منتقل می‌شوند. اگر این وضعیت به صورت مداوم ادامه پیدا کند، ممکن است پوسته دچار تغییر شکل جزئی، ایجاد ترک در محل پیچ‌ها یا حتی شکستگی در نواحی حساس شود.

• ترک در اطراف محل نصب یاتاقان
• شل شدن پیچ‌های اتصال
• تغییر هم‌محوری شافت‌ها
• افزایش لرزش مجموعه
• نشت روغن از محل اتصال قطعات

نشانه‌های کار کردن گیربکس تحت اضافه بار

تشخیص زودهنگام اضافه بار، یکی از موثرترین راهکارها برای جلوگیری از خرابی‌های پرهزینه گیربکس sn است. بسیاری از تجهیزات صنعتی پیش از بروز خرابی کامل، علائمی از خود نشان می‌دهند که در صورت توجه به آن‌ها می‌توان از توقف خط تولید و هزینه‌های سنگین تعمیرات جلوگیری کرد.

1. افزایش غیرعادی دمای گیربکس
2. افزایش صدای غیرعادی هنگام کار
3. افزایش لرزش تجهیزات
4. افزایش مصرف انرژی
5. نشت روغن از گیربکس
6. تغییر رنگ یا بوی روغن
7. کاهش راندمان سیستم انتقال قدرت

جمع‌بندی

بارگذاری بیش از ظرفیت گیربکس، تنها باعث افزایش فشار روی چرخ دنده‌ها نمی‌شود؛ بلکه شافت‌ها، یاتاقان‌ها، کاسه نمدها، روغن و حتی پوسته گیربکس را نیز تحت تاثیر قرار می‌دهد. افزایش اصطکاک، بالا رفتن دمای کاری، کاهش کیفیت روانکاری، ایجاد ترک‌های خستگی و سایش زودرس قطعات، تنها بخشی از پیامدهای این شرایط هستند. پیشگیری از این مشکلات، به مراتب ساده‌تر و کم‌هزینه‌تر از تعمیرات اساسی یا تعویض کامل گیربکس خواهد بود.

اگر قصد خرید گیربکس از شهراز صنعت برای پروژه جدید دارید یا احساس می‌کنید گیربکس فعلی دستگاه تحت فشار بیشتری نسبت به گذشته کار می‌کند، بهتر است پیش از بروز خرابی‌های پرهزینه، ظرفیت و شرایط کاری آن توسط افراد متخصص بررسی شود.

سوالات متداول

آیا اضافه بار همیشه باعث شکستن فوری گیربکس می‌شود؟

خیر. در بیشتر موارد، اضافه بار به‌صورت تدریجی باعث افزایش استهلاک قطعات داخلی می‌شود. ممکن است گیربکس برای مدت طولانی بدون خرابی ظاهری کار کند، اما تنش‌های مداوم موجب ایجاد ترک‌های خستگی، سایش دندانه‌ها و کاهش عمر مفید آن شوند. خرابی نهایی زمانی رخ می‌دهد که یکی از قطعات دیگر توان تحمل این تنش‌ها را نداشته باشد.

مهم‌ترین نشانه‌های کار کردن گیربکس تحت اضافه بار چیست؟

افزایش دمای گیربکس، صدای غیرعادی، لرزش بیش از حد، افزایش مصرف برق موتور، کاهش راندمان، نشت روغن و تغییر رنگ یا بوی روغن از مهم‌ترین نشانه‌هایی هستند که می‌توانند بیانگر اعمال بار بیش از ظرفیت به گیربکس باشند.

کدام قطعه بیشتر از سایر اجزای گیربکس در معرض آسیب قرار دارد؟

چرخ دنده‌ها اولین قطعاتی هستند که تحت تاثیر اضافه بار قرار می‌گیرند، زیرا مستقیم وظیفه انتقال گشتاور را بر عهده دارند. البته یاتاقان‌ها، شافت‌ها و سیستم روانکاری نیز به شدت از این شرایط تاثیر می‌پذیرند و خرابی هر یک از آن‌ها می‌تواند عملکرد کل گیربکس را مختل کند.

آیا استفاده از موتور قوی‌تر می‌تواند به گیربکس آسیب برساند؟

بله. اگر توان یا گشتاور موتور از ظرفیت طراحی گیربکس بیشتر باشد، فشار اضافی به قطعات داخلی منتقل می‌شود و احتمال سایش، ترک‌خوردگی یا شکست چرخ‌دنده‌ها و شافت‌ها افزایش پیدا می‌کند. پیش از تعویض الکتروموتور، باید سازگاری آن با گیربکس بررسی شود.

چگونه می‌توان از بارگذاری بیش از ظرفیت جلوگیری کرد؟

انتخاب صحیح گیربکس، محاسبه دقیق گشتاور موردنیاز، استفاده از ضریب سرویس مناسب، جلوگیری از افزایش بار بدون بررسی فنی، سرویس و روانکاری منظم، پایش دما و لرزش و آموزش صحیح اپراتورها، از مهم‌ترین راهکارهای جلوگیری از اضافه بار هستند.

آیا روغن گیربکس می‌تواند اضافه بار را جبران کند؟

خیر. روغن مناسب تنها اصطکاک و دمای کاری را کاهش می‌دهد، اما نمی‌تواند ضعف ناشی از انتخاب نادرست گیربکس یا اعمال بار بیش از ظرفیت را برطرف کند. اگر گیربکس دائما تحت اضافه بار کار کند، حتی بهترین روغن نیز به مرور خواص خود را از دست خواهد داد.

هر چند وقت یک‌بار باید وضعیت گیربکس بررسی شود؟

زمان مشخصی برای همه صنایع وجود ندارد و دوره بازدید به نوع گیربکس، شرایط کاری، میزان بار و ساعات فعالیت دستگاه بستگی دارد. با این حال، در تجهیزات صنعتی که به‌صورت مداوم کار می‌کنند، انجام بازرسی‌های دوره‌ای، کنترل سطح و کیفیت روغن، بررسی دما، لرزش و صدا به‌صورت منظم، احتمال خرابی‌های ناگهانی را به میزان قابل توجهی کاهش می‌دهد.

آیا انتخاب گیربکس با ظرفیت بالاتر همیشه گزینه بهتری است؟

خیر. انتخاب گیربکس باید بر اساس محاسبات مهندسی انجام شود. ظرفیت بسیار پایین باعث اضافه بار و استهلاک زودرس می‌شود و ظرفیت بیش از حد نیاز نیز می‌تواند هزینه خرید، وزن، ابعاد و مصرف انرژی را افزایش دهد. بهترین انتخاب، گیربکسی است که با شرایط واقعی کار و ضریب سرویس مناسب مطابقت داشته باشد.
