5. علت صدای کلیک یا تیک تیک گیربکس چیست؟

صدای کلیک یا تیک تیک در گیربکس صنعتی معمولاً می‌تواند با آسیب موضعی یک دندانه، وجود لقی در بخشی از مجموعه، خرابی خار یا اتصال شفت، آلودگی داخلی یا برخورد دوره‌ای یک قطعه مرتبط باشد. اگر این صدا با ریتم مشخص و متناسب با دور شفت تکرار شود، احتمال وجود یک عیب موضعی در یکی از قطعات دوار بیشتر است.

یکی از مهم‌ترین نکات در تشخیص صدای کلیک این است که مشخص شود صدا با سرعت شفت ورودی تغییر می‌کند یا با سرعت شفت خروجی. این موضوع می‌تواند محدوده عیب‌یابی را محدودتر کند. برای مثال، اگر تعداد کلیک‌ها با دور ورودی افزایش پیدا کند، باید مجموعه ورودی، بلبرینگ ورودی و چرخ‌دنده‌های مرتبط با آن با دقت بیشتری بررسی شوند.

وجود ذرات فلزی در روغن نیز می‌تواند نشانه آسیب سطح دندانه یا سایش داخلی باشد. به همین دلیل در کنار بررسی صوتی، بهتر است روغن تخلیه‌شده نیز از نظر تغییر رنگ، آلودگی و وجود ذرات غیرعادی بررسی شود.

6. علت صدای ضربه‌ای گیربکس هنگام استارت یا تغییر بار چیست؟

صدای ضربه هنگام استارت، توقف، تغییر جهت یا تغییر ناگهانی بار معمولاً می‌تواند با لقی زیاد بین دنده‌ها، خرابی کوپلینگ، شل بودن اتصالات، لقی شفت یا اعمال گشتاور ضربه‌ای مرتبط باشد.

در بسیاری از خطوط صنعتی، موتور در زمان راه‌اندازی گشتاور زیادی ایجاد می‌کند. اگر گیربکس، کوپلینگ یا شفت به‌درستی هم‌راستا نباشند، این گشتاور می‌تواند به شکل ضربه مکانیکی و صدای ناگهانی ظاهر شود.

اگر این ضربه فقط هنگام تغییر جهت چرخش ایجاد می‌شود، مقدار Backlash یا لقی بین دندانه‌ها باید بررسی شود. لقی بیش از حد می‌تواند باعث شود در زمان تغییر جهت، سطوح دندانه‌ها با ضربه به یکدیگر برسند.

در تجهیزاتی که بارهای سنگین و متناوب دارند، انتخاب درست گیربکس اهمیت زیادی دارد. استفاده از مدلی که ظرفیت گشتاور و ضریب سرویس متناسب با کاربرد را نداشته باشد، می‌تواند باعث ایجاد تنش‌های ضربه‌ای و کاهش عمر قطعات داخلی شود.

7. چرا صدای گیربکس با افزایش دور بیشتر می‌شود؟

افزایش صدای گیربکس با افزایش دور می‌تواند به دلیل افزایش فرکانس درگیری چرخ‌دنده‌ها، نامیزانی شفت، ناهم‌راستایی، خرابی بلبرینگ یا آسیب سطح دندانه‌ها باشد.

در سرعت‌های بالاتر، تعداد دفعات تماس دندانه‌ها در واحد زمان افزایش پیدا می‌کند. اگر یک عیب کوچک در سطح دنده یا بلبرینگ وجود داشته باشد، ممکن است در دور پایین صدای زیادی ایجاد نکند اما با افزایش سرعت، شدت صدا و ارتعاش بیشتر شود.

در چنین شرایطی، بررسی فقط با گوش کافی نیست. بهتر است از آنالیز ارتعاش برای تشخیص فرکانس‌های مربوط به دور شفت، فرکانس درگیری چرخ‌دنده‌ها و فرکانس‌های مرتبط با بلبرینگ استفاده شود.

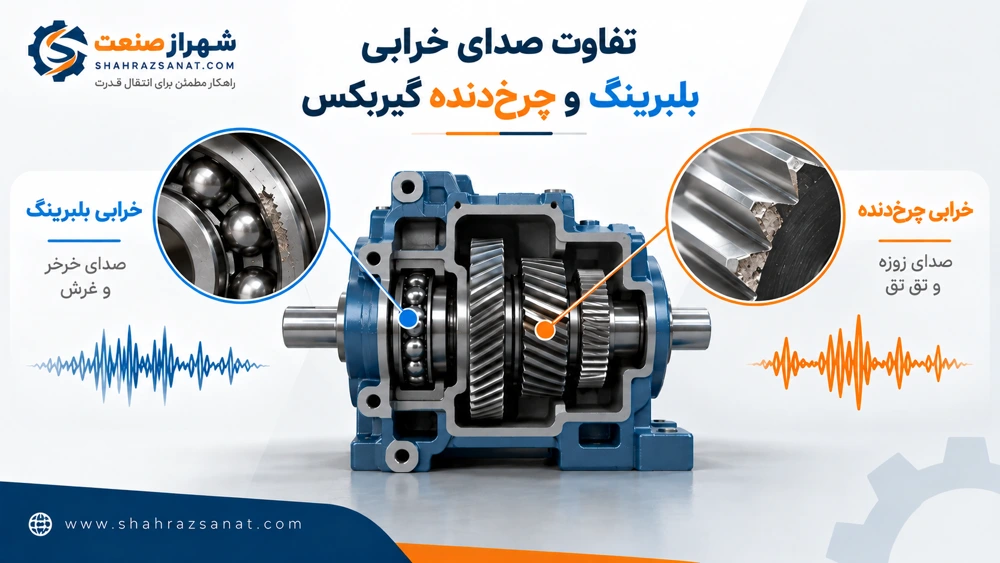

تفاوت صدای خرابی بلبرینگ و چرخ‌دنده گیربکس چیست؟

تشخیص تفاوت خرابی بلبرینگ و خرابی چرخ‌دنده فقط از روی صدا همیشه آسان نیست، اما برخی نشانه‌ها می‌توانند در عیب‌یابی اولیه مفید باشند.

با این حال برای تشخیص قطعی بهتر است صدا، دما، وضعیت روانکاری و ارتعاش به‌صورت همزمان بررسی شوند. در گیربکس‌های حساس و پرتوان، باز کردن مجموعه بدون داده کافی می‌تواند هزینه و زمان تعمیر را افزایش دهد.

علت لرزش گیربکس صنعتی چیست؟

لرزش گیربکس صنعتی معمولاً از عدم بالانس، ناهم‌راستایی شفت‌ها، خرابی بلبرینگ، خرابی چرخ‌دنده، نصب نادرست، شل بودن پایه‌ها، روانکاری نامناسب یا بارگذاری بیش از حد ایجاد می‌شود.

مقدار کمی لرزش در تجهیزات دوار طبیعی است، اما افزایش ناگهانی دامنه ارتعاش یا تغییر الگوی لرزش می‌تواند نشانه شروع خرابی باشد. در بسیاری از موارد، لرزش پیش از آنکه خرابی به مرحله شکست کامل برسد، قابل شناسایی است.

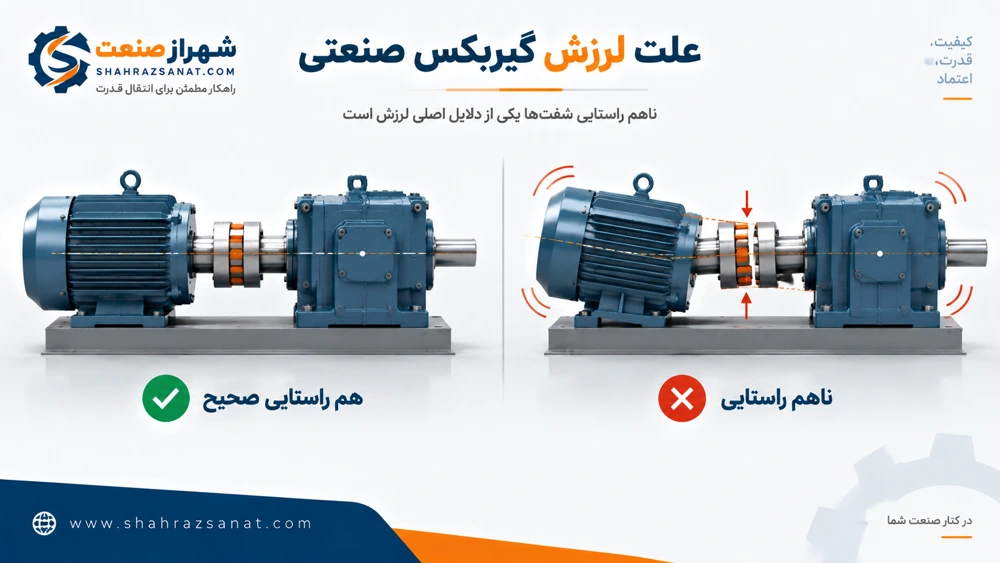

1. ناهم‌راستایی شفت‌ها

یکی از دلایل رایج لرزش در گیربکس‌های صنعتی، عدم هم‌راستایی موتور، کوپلینگ و شفت ورودی گیربکس است. حتی مقدار کمی انحراف زاویه‌ای یا موازی می‌تواند نیروهای اضافی به بلبرینگ‌ها و شفت وارد کند.

ناهم‌راستایی معمولاً علاوه بر لرزش، می‌تواند باعث افزایش دما، سایش زودرس کوپلینگ و کاهش عمر بلبرینگ شود.

2. خرابی یا سایش بلبرینگ

خرابی بلبرینگ می‌تواند یکی از منابع اصلی لرزش باشد. ایجاد حفره روی مسیر ساچمه، سایش قفسه، کمبود روانکاری یا بارگذاری نامناسب، همگی می‌توانند باعث افزایش ارتعاش و صدای غیرعادی شوند.

3. خرابی چرخ‌دنده یا دندانه

لب‌پریدگی، ترک، شکستگی، سایش یا تغییر پروفیل دندانه می‌تواند الگوی درگیری چرخ‌دنده‌ها را تغییر دهد. این عیوب معمولاً باعث افزایش ارتعاش در فرکانس Gear Mesh یا هارمونیک‌های آن می‌شوند.

اگر آسیب فقط روی یک یا چند دندانه باشد، ممکن است در کنار لرزش، صدای کلیک یا تق تق دوره‌ای نیز شنیده شود.

4. شل بودن پایه‌ها و اتصالات

شل بودن پیچ‌های پایه، صفحه شاسی، اتصال کوپلینگ یا سایر اتصالات می‌تواند باعث ایجاد لرزش مکانیکی شدید شود.

در چنین شرایطی ممکن است گیربکس از نظر داخلی سالم باشد، اما به دلیل نصب نامناسب یا سفت نبودن اتصالات، لرزش زیادی در پوسته مشاهده شود.

5. عدم بالانس قطعات دوار

عدم بالانس در شفت، کوپلینگ، پولی یا قطعات متصل به گیربکس می‌تواند باعث افزایش ارتعاش متناسب با سرعت دوران شود.

اگر دامنه لرزش با افزایش دور به شکل محسوسی بیشتر شود، بالانس قطعات دوار باید یکی از موارد اصلی بررسی باشد.

6. روغن نامناسب یا کمبود روغن

روغن گیربکس تنها برای کاهش اصطکاک نیست؛ روانکار به کنترل دما، جلوگیری از تماس مستقیم فلز با فلز و کاهش سایش دندانه‌ها و بلبرینگ‌ها نیز کمک می‌کند.

کمبود روغن، ویسکوزیته نامناسب، آلودگی روغن یا استفاده طولانی‌تر از عمر مفید روانکار می‌تواند باعث افزایش صدا، گرما و لرزش شود.

7. اضافه‌بار یا انتخاب نادرست گیربکس

اگر گشتاور مورد نیاز ماشین بیشتر از ظرفیت واقعی گیربکس باشد، فشار واردشده به دنده‌ها، بلبرینگ‌ها و شفت‌ها افزایش پیدا می‌کند. نتیجه می‌تواند افزایش صدا، دما، لرزش و کاهش عمر قطعات باشد.

به همین دلیل در زمان انتخاب گیربکس صنعتی باید علاوه بر توان موتور، گشتاور خروجی، دور، ضریب سرویس، ساعات کارکرد و نوع بار نیز در نظر گرفته شود.

چگونه علت صدا و لرزش گیربکس صنعتی را عیب‌یابی کنیم؟

برای عیب‌یابی اصولی گیربکس بهتر است بررسی از ساده‌ترین موارد شروع شود و سپس به سراغ روش‌های تخصصی‌تر برویم.

مرحله اول: شرایط ایجاد صدا را مشخص کنید

اولین سؤال این است که صدا دقیقاً در چه شرایطی ایجاد می‌شود. این اطلاعات می‌تواند مسیر عیب‌یابی را تا حد زیادی کوتاه کند.

• آیا صدا در حالت بی‌باری وجود دارد؟
• آیا صدا فقط زیر بار ایجاد می‌شود؟
• آیا با افزایش دور بیشتر می‌شود؟
• آیا در زمان استارت یا توقف شنیده می‌شود؟
• آیا هنگام تغییر جهت چرخش بیشتر است؟
• آیا صدا بعد از گرم شدن گیربکس افزایش پیدا می‌کند؟

مرحله دوم: سطح و وضعیت روغن را بررسی کنید

یکی از ساده‌ترین اما مهم‌ترین اقدامات، کنترل روغن گیربکس است. سطح روغن باید در محدوده توصیه‌شده سازنده باشد و نشانه‌هایی مانند کف کردن، تغییر رنگ، بوی سوختگی یا وجود ذرات فلزی باید جدی گرفته شوند.

در برخی گیربکس‌های حلزونی نوع و گرانروی روغن اهمیت ویژه‌ای دارد، زیرا شرایط تماس ماردون و چرخ‌حلزون با گیربکس‌های هلیکال یکسان نیست.

مرحله سوم: دمای گیربکس را کنترل کنید

افزایش دمای پوسته یا محل بلبرینگ می‌تواند نشانه اصطکاک بیش از حد، اضافه‌بار، کمبود روغن یا خرابی یاتاقان باشد.

مقایسه دمای نقاط مختلف گیربکس می‌تواند کمک کند مشخص شود منبع حرارت به بلبرینگ، چرخ‌دنده یا بخش دیگری نزدیک‌تر است.

مرحله چهارم: هم‌راستایی موتور و گیربکس را بررسی کنید

Alignment صحیح بین موتور، کوپلینگ و شفت گیربکس نقش مهمی در کاهش لرزش دارد. در صورت نصب نادرست، حتی یک گیربکس سالم نیز می‌تواند با لرزش و صدای بالا کار کند.

مرحله پنجم: آنالیز ارتعاش انجام دهید

در تجهیزات مهم، آنالیز ارتعاش یکی از موثرترین روش‌ها برای تشخیص خرابی‌های مکانیکی است. داده ارتعاش می‌تواند مشخص کند که مشکل بیشتر به دور شفت، چرخ‌دنده، بلبرینگ یا شل بودن مکانیکی مرتبط است.

فرکانس Gear Mesh چیست؟

فرکانس درگیری چرخ‌دنده یا Gear Mesh Frequency فرکانسی است که از تعداد دندانه یک چرخ‌دنده و سرعت چرخش آن به دست می‌آید. افزایش غیرعادی دامنه ارتعاش در این فرکانس و هارمونیک‌های آن می‌تواند نشانه‌ای از مشکل در درگیری چرخ‌دنده‌ها باشد.

برای مثال، سایش دندانه، ناهم‌راستایی، لقی نامناسب یا آسیب سطح دنده می‌تواند باعث تغییر دامنه ارتعاش در فرکانس Mesh شود.

مرحله ششم: وضعیت بلبرینگ‌ها را بررسی کنید

خرابی بلبرینگ همیشه در مراحل اولیه با صدای واضح همراه نیست. استفاده از آنالیز ارتعاش، بررسی دما و کنترل کیفیت روانکار می‌تواند به تشخیص زودهنگام خرابی کمک کند.

مرحله هفتم: چرخ‌دنده‌ها و لقی را بررسی کنید

اگر علائمی مانند صدای تق تق، زوزه دوره‌ای یا وجود ذرات فلزی مشاهده می‌شود، بررسی چرخ‌دنده‌ها و مقدار لقی بین دندانه‌ها اهمیت زیادی دارد.

مقدار بیش از حد Backlash می‌تواند هنگام تغییر جهت بار باعث ضربه شود، در حالی که لقی بسیار کم نیز می‌تواند باعث افزایش اصطکاک و دمای درگیری شود.

چه زمانی صدای گیربکس خطرناک است؟

هر صدای جدید لزوماً به معنی خرابی شدید نیست، اما برخی نشانه‌ها باید جدی گرفته شوند.

در صورت مشاهده چند مورد از این نشانه‌ها به‌صورت همزمان، ادامه کار تحت بار می‌تواند میزان خسارت را افزایش دهد.

چگونه صدای گیربکس صنعتی را کاهش دهیم؟

روش کاهش صدا کاملاً به علت اصلی آن وابسته است. استفاده از روغن بیشتر یا تعویض بلبرینگ بدون تشخیص صحیح، لزوماً مشکل را حل نمی‌کند.

1. روانکاری صحیح

استفاده از روغن با ویسکوزیته و مشخصات مناسب، حفظ سطح صحیح روغن و تعویض آن در دوره مناسب می‌تواند از افزایش اصطکاک و سایش جلوگیری کند.

2. تنظیم Alignment

هم‌راستایی دقیق موتور و گیربکس می‌تواند نیروهای اضافی واردشده به شفت و بلبرینگ را کاهش دهد.

3. رفع لقی یا خرابی اتصالات

پیچ‌های پایه، کوپلینگ، خارها و اتصالات مکانیکی باید از نظر شل بودن یا لقی بررسی شوند.

4. تعویض بلبرینگ معیوب

در صورتی که خرابی بلبرینگ تایید شود، تعویض آن باید همراه با بررسی شفت، نشیمن بلبرینگ، تلرانس نصب و سیستم روانکاری انجام شود.

5. تعمیر یا تعویض چرخ‌دنده آسیب‌دیده

اگر سطح دندانه دچار شکستگی، ترک یا سایش شدید شده باشد، ممکن است تعمیر یا تعویض چرخ‌دنده ضروری باشد.

6. انتخاب گیربکس متناسب با کاربرد

برخی مشکلات صدا و لرزش به دلیل انتخاب نادرست گیربکس از ابتدا ایجاد می‌شوند. نسبت تبدیل، گشتاور، نوع بار، دور ورودی و شرایط نصب باید در انتخاب مدل مناسب بررسی شوند.

برای نمونه، در برخی کاربردها گیربکس هلیکال شافت مستقیم به دلیل نوع درگیری دندانه‌ها و ساختار انتقال نیرو گزینه مناسبی است، در حالی که برای شرایط نصب یا نسبت تبدیل دیگر ممکن است گیربکس کتابی یا مدل‌های دیگر انتخاب بهتری باشند.

آیا صدای گیربکس نو طبیعی است؟

مقدار مشخصی صدای مکانیکی در گیربکس نو طبیعی است، اما صدای غیرعادی مانند تق تق شدید، ساییدگی فلزی، لرزش بالا یا افزایش بیش از حد دما طبیعی محسوب نمی‌شود.

همچنین ممکن است صدای گیربکس در ساعات اولیه کارکرد با تثبیت شرایط سطح دندانه‌ها و روغن کمی تغییر کند، اما این تغییر نباید با علائم خرابی همراه باشد.

آیا کمبود روغن باعث صدای گیربکس می‌شود؟

بله. کمبود روغن می‌تواند ضخامت فیلم روانکار بین قطعات را کاهش دهد و موجب افزایش اصطکاک، گرما، سایش و صدا شود.

ادامه کار با سطح پایین روغن ممکن است به دندانه‌ها و بلبرینگ‌ها آسیب جدی وارد کند.

آیا صدای گیربکس همیشه از داخل آن است؟

خیر. در برخی موارد منبع واقعی صدا خارج از گیربکس است. کوپلینگ، موتور، پولی، تسمه، پایه‌ها یا حتی سازه‌ای که گیربکس روی آن نصب شده می‌توانند صدا را به پوسته گیربکس منتقل کنند.

به همین دلیل پیش از باز کردن گیربکس باید کل زنجیره انتقال قدرت بررسی شود.

چک‌لیست سریع عیب‌یابی صدای گیربکس صنعتی

سوالات متداول درباره صدای گیربکس صنعتی

جمع‌بندی

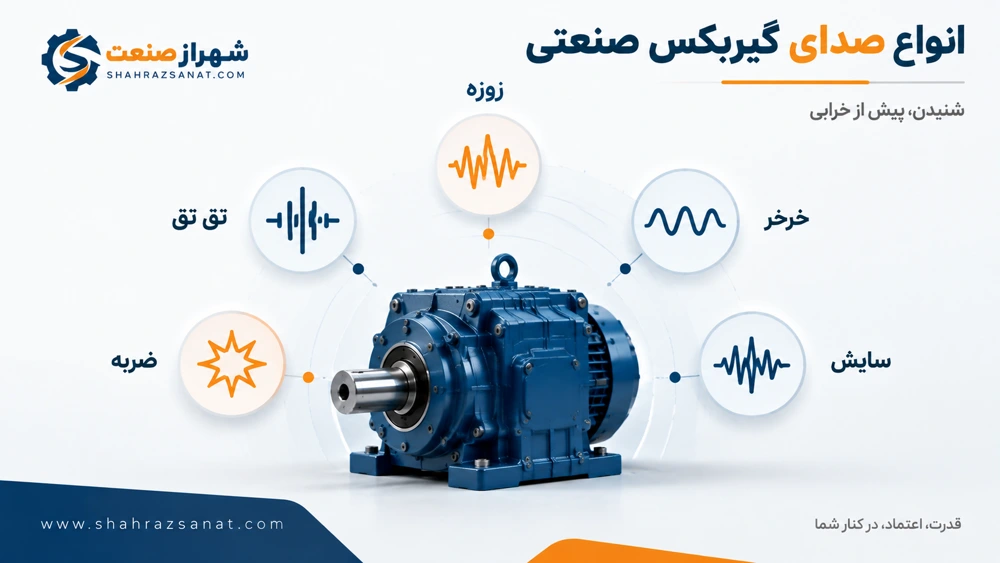

انواع صدای گیربکس صنعتی می‌توانند اطلاعات مهمی درباره وضعیت داخلی تجهیزات ارائه دهند. زوزه، تق تق، خرخر، ساییدگی و ضربه هرکدام می‌توانند به خرابی متفاوتی اشاره داشته باشند، اما تشخیص نهایی نباید تنها بر اساس صدا انجام شود.

بررسی همزمان صدا، لرزش، دما، روغن، Alignment، بلبرینگ‌ها و چرخ‌دنده‌ها دقیق‌ترین مسیر برای پیدا کردن علت خرابی است. تشخیص زودهنگام می‌تواند از شکست شدید چرخ‌دنده، خرابی شفت و توقف ناگهانی خط تولید جلوگیری کند.

اگر برای انتخاب، بررسی یا تامین انواع گیربکس صنعتی نیاز به بررسی مشخصات فنی دارید، بهتر است توان موتور، دور ورودی، گشتاور مورد نیاز، نوع بار، ساعات کارکرد و شرایط نصب به‌صورت دقیق بررسی شوند. همچنین بسته به نوع کاربرد می‌توانید مدل‌هایی مانند گیربکس SN، گیربکس قورباغه ای، گیربکس شیرآلات و گیربکس خاص را بر اساس نیاز پروژه بررسی کنید.
