از مهمترین اجزای گیربکس صنعتی، پوسته گیربکس است که نقشی تعیینکننده در دوام، راندمان، ایمنی و حتی میزان صدا و ارتعاش گیربکس ایفا میکند. بیتوجهی به علائم خرابی پوسته گیربکس و یا نشتی روغن، افزایش لرزش یا حتی توقف کامل خط تولید مواجه میشود. اما علت شکستن پوسته گیربکس چیست؟ و امکان تعمیر ترک پوسته گیربکس وجود دارد یا باید کل مجموعه تعویض شود؟
در این مقاله،بررسی میکنیم که پوسته گیربکس چیست، چه وظایفی دارد، و هزینه جوشکاری پوسته گیربکس چقدر است، با ما همراه باشید.
پوسته گیربکس چیست؟
پوسته گیربکس به انگلیسی(Housing)، بدنه اصلی گیربکس است که تمام اجزای داخلی مانند شافتها، چرخدندهها، بلبرینگها، یاتاقانها و سیستم روانکاری را در خود جای میدهد. برخلاف تصور رایج، پوسته فقط نقش محافظ ندارد؛ بلکه مستقیماً بر عملکرد مکانیکی گیربکس تاثیر میگذارد. پوسته گیربکس صنعتی باید همزمان چند وظیفه مهم را انجام دهد که شامل تحمل بارهای مکانیکی، دفع حرارت، جلوگیری از نفوذ آلودگی، حفظ همراستایی اجزا و کاهش ارتعاش است. برای دوام بهتر، توجه به علت شکستن پوسته گیربکس و همچنین علائم خرابی پوسته گیربکس اهمیت زیادی دارد.
اهمیت پوسته گیربکس در عملکرد گیربکس صنعتی
در گیربکسهای صنعتی سنگین، پوسته نقش ستون فقرات سیستم را بازی میکند. نداشتن اصطحکاک کافی پوسته گیربکس صنعتی باعث ایجاد تنشهای ناخواسته در چرخدندهها و شکست زودهنگام قطعات خواهد شد. پوسته گیربکس با حفظ همراستایی دقیق شافتها و چرخدندهها، از ایجاد تنشهای مخرب و سایش زودهنگام جلوگیری میکند. طراحی اصولی پوسته باعث جذب ارتعاش و کاهش صدا شده و پایداری عملکرد گیربکس را در شرایط کاری مختلف تضمین میکند. همچنین پوسته مناسب با کنترل دما و نگهداری صحیح روانکار، از داغ شدن بیش از حد قطعات جلوگیری میکند. در نتیجه، کیفیت پوسته گیربکس صنعتی تأثیر مستقیم و غیرقابلانکاری بر افزایش طول عمر و کاهش هزینههای تعمیر و نگهداری گیربکس دارد.

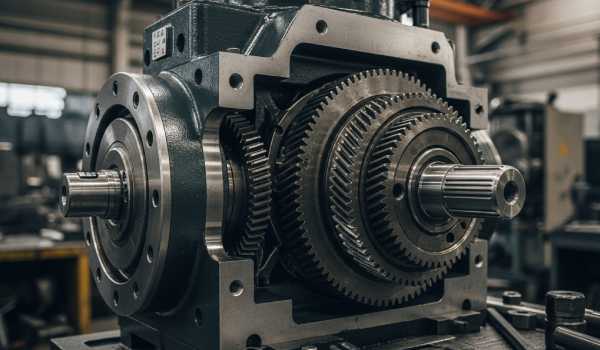

جنس پوسته گیربکس صنعتی
انتخاب متریال برای پوسته گیربکس یکی از تصمیمات کلیدی در طراحی گیربکس است. رایجترین مواد مورد استفاده عبارتاند از:
پوسته گیربکس چدنی
چدن به دلیل مقاومت بالا در برابر ارتعاش، گزینهای ایدهآل برای گیربکسهای صنعتی سنگین محسوب میشود. پوسته گیربکس چدنی در گیربکسهایی مانند گیربکس قورباغهای و گیربکس SN کاربرد فراوان دارد.
پوسته گیربکس آلومینیومی
در گیربکس حلزونی و برخی گیربکسهای خورشیدی سبک، از آلومینیوم استفاده میشود. وزن کمتر و انتقال حرارت بهتر از مزایای اصلی این گیربکس است، اما مقاومت مکانیکی کمتری نسبت به چدن دارد.
پوسته گیربکس فولادی
در کاربردهای خاص و فوقسنگین، پوسته فولادی انتخاب میشود. البته هزینه بالا و وزن زیاد، استفاده از آن را محدود کرده است. در نهایت، اینکه کدام متریال برای شرایط کاری شما مناسبتر است، بستگی به به نوع کاربرد، بار و شرایط محیطی بستگی دارد.
پوسته گیربکس در انواع گیربکسهای صنعت
طراحی و ساخت پوسته گیربکس در انواع گیربکسهای صنعتی بسته به نوع کاربری، میزان بار، نحوه انتقال قدرت و شرایط کاری متفاوت است. هر نوع گیربکس به پوستهای متناسب با ساختار مکانیکی خود نیاز دارد تا عملکرد پایدار، ایمن و طول عمر بالا تضمین شود.
پوسته گیربکس حلزونی
گیربکس حلزونی به دلیل زاویه ۹۰ درجه انتقال قدرت، فشارهای خاصی را به پوسته وارد میکند. به همین دلیل، پوسته گیربکس حلزونی باید بهگونهای طراحی شود که هم نیروهای شعاعی و هم محوری را تحمل کند.
گیربکس کتابی
گیربکس کتابی از انواع گیربکس حلزونی با طراحی مکعبی است، به دلیل ابعاد فشرده، نصب آسان و عملکرد نرم، در طیف گستردهای از صنایع مورد استفاده قرار میگیرد. این نوع گیربکس صنعتی بهطور گسترده در صنایعی به کار میرود که نیاز به انتقال قدرت یکنواخت، بیصدا و با قابلیت نصب در موقعیتهای مختلف دارند، جنس اجزای اصلی گیربکس کتابی معمولاً از آلومینیوم دایکست یا چدن ساخته میشود.
پوسته گیربکس خورشیدی
در گیربکس خورشیدی، تمرکز تنش بسیار بالاست. چرخدندههای سیارهای نیرو را بهصورت همزمان منتقل میکنند و این موضوع فشار زیادی به پوسته وارد میکند. پوسته گیربکس خورشیدی معمولا از چدن آلیاژی یا فولاد ساخته میشود و باید دقت ماشینکاری بسیار بالایی داشته باشد. کوچکترین خطا در همراستایی پوسته، باعث توزیع نامتعادل بار میشود.
جنس پوسته گیربکس شافت مستقیم
پوسته گیربکس شافت مستقیم معمولاً از چدن با مقاومت بالا یا فولاد آلیاژی سختکاریشده ساخته میشود تا بتواند بارهای مکانیکی سنگین و ارتعاشات ناشی از انتقال مستقیم قدرت را تحمل کند. این جنس مقاوم باعث افزایش طول عمر گیربکس و حفظ همراستایی شافتها میشود. کاربرد اصلی این نوع گیربکسها در خطوط انتقال قدرت مستقیم، نوار نقالههای صنعتی، بالابرها و ماشینآلاتی است که نیاز به اتصال مستقیم موتور و بار دارند.
پوسته گیربکس قورباغهای
گیربکس قورباغهای به دلیل شکل خاص و کاربرد در صنایع سنگین، نیازمند پوستهای بسیار مقاوم است. پوسته گیربکس قورباغهای معمولا ضخامت بالاتری دارد و از چدن نشکن ساخته میشود. این نوع پوسته باید در برابر ضربه، شوکهای ناگهانی و بارهای متناوب مقاومت بالایی داشته باشد.
پوسته گیربکس SN
در گیربکس SN که بیشتر در کاربردهای صنعتی استاندارد استفاده میشود، پوسته نقش تعیینکنندهای در ماژولار بودن سیستم دارد. پوسته گیربکس SN باید قابلیت نصب آسان، آببندی مناسب و تهویه حرارتی مطلوب داشته باشد.
.jpg)

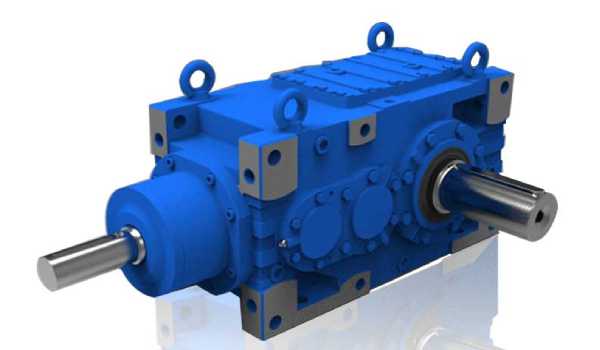

مهمترین کاربرد پوسته گیربکسهای صنعتی
پوسته گیربکسهای صنعتی بهعنوان بدنه اصلی گیربکس، نقش حیاتی در حفظ ایمنی، پایداری و عملکرد صحیح سیستم انتقال قدرت ایفا میکنند. بدون طراحی اصولی پوسته، حتی دقیقترین چرخدندهها نیز نمیتوانند عملکرد مطمئن و طول عمر بالا داشته باشند. مهمترین کاربرد پوسته گیربکسهای صنعتی عبارتاند از:
- محافظت از اجزای داخلی گیربکس در برابر ضربه، گردوغبار و رطوبت
- حفظ همراستایی شافتها و چرخدندهها در شرایط کاری سنگین
- جذب ارتعاش و کاهش صدا در حین عملکرد گیربکس صنعتی
- تحمل بارهای مکانیکی و جلوگیری از تنشهای مخرب
- کمک به دفع حرارت و کنترل دمای گیربکس
- نگهداری سیستم روانکاری و جلوگیری از نشتی روغن
- افزایش ایمنی اپراتور و تجهیزات صنعتی اطراف
- افزایش طول عمر گیربکس و کاهش هزینههای تعمیر و نگهداری
در پایان
پوسته گیربکس نقش تعیینکنندهای در عملکرد و طول عمر گیربکسهای صنعتی دارد. جنس، طراحی و کیفیت پوسته بر علت شکستن پوسته گیربکس و حتی امکان تعمیر ترک پوسته گیربکس تأثیر مستقیم دارد. شناخت دقیق این اجزا، علاوه بر پیشگیری از خرابیهای ناگهانی، به کاهش هزینهها و افزایش کارایی خطوط تولید کمک میکند. برای مثال، در مواردی که نیاز به هزینه جوشکاری پوسته گیربکس وجود دارد، تصمیم درست میتواند از آسیبهای بعدی جلوگیری کند. اگر به دنبال گیربکس صنعتی با کیفیت بالا و پوستههای مقاوم و استاندارد هستید،شرکت شهراز صنعت، نماینده گیربکس سهند اصفهان انواع گیربکس حلزونی، کتابی، خورشیدی، قورباغهای و SN را با قیمت رقابتی به فروش میرساند.
سوالات متداول درباره پوسته گیربکس
هزینه جوشکاری پوسته گیربکس چقدر است؟
هزینه جوشکاری پوسته گیربکس به عواملی مانند جنس پوسته (چدن، آلومینیوم یا فولاد)، محل و عمق ترک، نوع جوشکاری و میزان حساسیت کاری گیربکس بستگی دارد. در گیربکسهای صنعتی، جوشکاری غیراصولی میتواند باعث تغییر تنش و کاهش عمر گیربکس شود؛ به همین دلیل همیشه باید قبل از اقدام، بررسی فنی انجام شود.
آیا تعمیر ترک پوسته گیربکس امکانپذیر است؟
در بسیاری از موارد، تعمیر ترک پوسته گیربکس امکانپذیر است؛ بهشرط آنکه ترک سطحی بوده و به نواحی حساس مانند محل نشیمن بلبرینگها نرسیده باشد. روش تعمیر به نوع پوسته و شرایط کاری گیربکس بستگی دارد و گاهی تعویض پوسته از نظر فنی و اقتصادی گزینه مطمئنتری است.
علت شکستن پوسته گیربکس چیست؟
علت شکستن پوسته گیربکس معمولا به عواملی مانند اضافهبار مداوم، طراحی یا متریال نامناسب پوسته، نصب نادرست، ارتعاش بیش از حد، ضربه ناگهانی یا روانکاری نامناسب مربوط میشود. شناخت علت اصلی شکست، از تکرار خرابی و آسیبهای جدیتر به گیربکس جلوگیری میکند.
