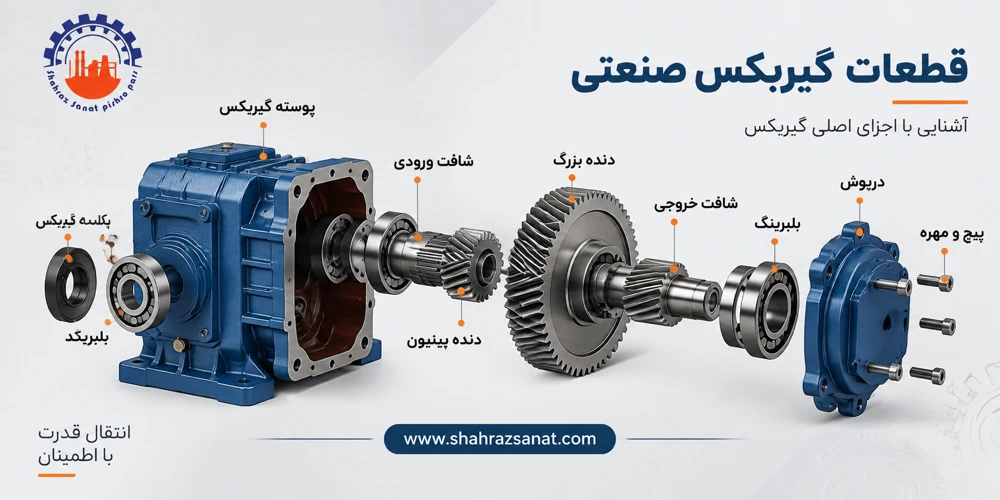

قطعات گیربکس صنعتی شامل چرخدندهها، شفت ورودی و خروجی، بلبرینگ و یاتاقان، پوسته، کاسهنمد و آببندها و سیستم روانکاری هستند. این اجزا در کنار یکدیگر وظیفه انتقال قدرت، تغییر سرعت و گشتاور و انتقال حرکت از موتور به دستگاه را بر عهده دارند.
در یک گیربکس، چرخدندهها وظیفه اصلی انتقال نیرو و ایجاد نسبت تبدیل را انجام میدهند، شفتها گشتاور و حرکت دورانی را منتقل میکنند، بلبرینگها از شفتها پشتیبانی کرده و اصطکاک را کنترل میکنند و پوسته نیز مجموعه قطعات داخلی را در موقعیت مناسب نگه میدارد. در کنار این اجزا، سیستم روانکاری و قطعات آببندی مانند کاسهنمد نقش مهمی در جلوگیری از سایش، افزایش دما، ورود آلودگی و نشتی روغن دارند.
شناخت اجزا و قطعات اصلی گیربکس صنعتی فقط برای تعمیرکاران اهمیت ندارد. اگر قصد انتخاب، نگهداری یا خرید گیربکس صنعتی را داشته باشید، آشنایی با وظیفه این قطعات کمک میکند علت بسیاری از مشکلات مانند افزایش صدا، لرزش، داغ شدن، نشتی روغن یا افت عملکرد را بهتر تشخیص دهید.
در ادامه، اجزای داخلی گیربکس، وظیفه هر قطعه، انواع چرخدنده، نحوه انتقال قدرت بین اجزا، علائم خرابی قطعات و نکات مهم نگهداری و تعویض آنها را بررسی میکنیم.
اجزای داخلی گیربکس صنعتی شامل چه قطعاتی است؟
اگر بخواهیم اجزای داخلی یک گیربکس صنعتی را بهصورت خلاصه معرفی کنیم، مهمترین آنها عبارتاند از:
- چرخدندهها
- شفت ورودی
- شفت خروجی
- بلبرینگ و یاتاقان
- پوسته گیربکس
- کاسهنمد و آببندها
- سیستم روانکاری
- هواکش گیربکس
- نشانگر سطح روغن
- درپوش و فلنج
- بوش و خار
- واشرها و اتصالات
البته ساختمان داخلی تمام گیربکسهای صنعتی یکسان نیست. نوع و آرایش قطعات با توجه به طراحی گیربکس، نسبت تبدیل، توان، گشتاور، سرعت دوران و شرایط کاری متفاوت خواهد بود. برای مثال، ساختمان یک گیربکس حلزونی با یک گیربکس هلیکال یا مدلهای سنگین صنعتی تفاوت دارد.
به همین دلیل هنگام تعمیر یا تعویض قطعات گیربکس صنعتی باید مدل و مشخصات فنی همان گیربکس در نظر گرفته شود و صرفاً شباهت ظاهری قطعات معیار انتخاب نباشد.
وظیفه هر یک از قطعات گیربکس صنعتی چیست؟
برای شناخت سریعتر ساختمان گیربکس، در جدول زیر مهمترین قطعات، وظیفه و برخی نشانههایی که میتوانند نیاز به بررسی آن قطعه را نشان دهند آورده شده است.
| قطعه گیربکس | وظیفه اصلی | نشانههای احتمالی نیاز به بررسی |
|---|---|---|
| چرخدنده | انتقال قدرت و ایجاد نسبت تبدیل | صدای غیرعادی، لرزش، سایش یا مشاهده براده |
| شفت ورودی | دریافت حرکت و گشتاور از محرک | لرزش، لقی، تغییر شکل یا آسیب محل اتصال |
| شفت خروجی | انتقال گشتاور خروجی به دستگاه | لقی، لرزش، آسیب محل کوپلینگ یا تغییر شکل |
| بلبرینگ و یاتاقان | پشتیبانی از شفت و تحمل بار | صدا، افزایش دما، لقی یا لرزش |
| پوسته گیربکس | حفاظت و نگهداری اجزای داخلی | ترک، آسیب محل اتصال یا نشتی |
| کاسهنمد | جلوگیری از خروج روانکار و ورود آلودگی | نشتی روغن اطراف شفت |
| سیستم روانکاری | کاهش اصطکاک، سایش و حرارت | افزایش دما، تغییر وضعیت روانکاری و سایش |
| هواکش | متعادل کردن فشار داخل محفظه در طراحیهای مجهز به هواکش | نشتی یا افزایش فشار داخلی در صورت گرفتگی |
| نشانگر روغن | کمک به کنترل سطح روغن | نمایش سطح غیرعادی یا دشواری در کنترل روغن |
مشاهده هرکدام از این علائم بهتنهایی برای تشخیص قطعی خرابی یک قطعه کافی نیست. برای مثال، افزایش دمای گیربکس میتواند دلایل مختلفی از جمله وضعیت روانکاری، بار کاری، بلبرینگ یا شرایط نصب داشته باشد. بنابراین عیبیابی باید با بررسی مجموعه شرایط انجام شود.
معرفی قطعات گیربکس صنعتی
هر قطعه داخل گیربکس وظیفه مشخصی دارد، اما عملکرد نهایی زمانی ایجاد میشود که تمام این اجزا با هماهنگی مناسب کار کنند. در ادامه مهمترین اجزای گیربکس صنعتی را جداگانه بررسی میکنیم.
پوسته گیربکس
پوسته گیربکس ساختاری است که اجزای داخلی گیربکس را در خود جای میدهد و علاوه بر حفاظت فیزیکی، به نگهداری اجزا در موقعیت مناسب کمک میکند.
پوسته بسته به طراحی و کاربرد گیربکس میتواند از موادی مانند چدن، آلیاژهای فلزی یا مواد مناسب دیگری ساخته شود. در گیربکسهای صنعتی سنگین، استحکام پوسته اهمیت زیادی دارد؛ زیرا مجموعه باید شرایط بارگذاری و نیروهای ایجادشده هنگام کار را تحمل کند.
وظیفه پوسته تنها پوشاندن چرخدندهها نیست. محل نصب بلبرینگها، شفتها، درپوشها و بسیاری از اجزای دیگر نیز به طراحی پوسته وابسته است. به همین دلیل ترک، تغییر شکل یا آسیب به محل نشیمن قطعات میتواند عملکرد مجموعه را تحت تأثیر قرار دهد.
چرخدندههای گیربکس
چرخدنده یکی از اصلیترین قطعات گیربکس صنعتی است. چرخدندهها با درگیر شدن با یکدیگر، قدرت را از یک محور به محور دیگر منتقل میکنند و با ایجاد نسبت تبدیل مناسب امکان تغییر سرعت و گشتاور را فراهم میسازند.
ابعاد، تعداد دندانه، هندسه دندانهها، جنس و نحوه آرایش چرخدندهها با توجه به نوع گیربکس متفاوت است.
کیفیت ساخت و وضعیت سطح دندانهها اهمیت زیادی دارد؛ زیرا تماس نامناسب، روانکاری ناکافی یا شرایط کاری خارج از محدوده طراحی میتواند سایش و آسیب دندانهها را افزایش دهد.
انواع چرخدنده در گیربکس صنعتی
نوع چرخدنده مورد استفاده به طراحی و کاربرد گیربکس بستگی دارد. از انواع شناختهشده میتوان به موارد زیر اشاره کرد:
چرخدنده ساده: دندانههای مستقیم دارد و معمولاً برای انتقال قدرت میان محورهای موازی به کار میرود. ساختمان آن نسبتاً ساده است.
چرخدنده هلیکال یا مارپیچ: دندانهها با زاویه روی چرخ قرار گرفتهاند و درگیری آنها تدریجیتر از چرخدنده ساده است. این ویژگی میتواند به عملکرد نرمتر مجموعه کمک کند.
چرخدنده مخروطی: برای انتقال حرکت بین محورهایی که با یکدیگر زاویه دارند، در طراحیهای مناسب استفاده میشود.
چرخدنده حلزونی: از ماردون و چرخ حلزون تشکیل میشود و برای ایجاد نسبت تبدیل بالا و انتقال حرکت میان محورهای غیرموازی کاربرد دارد.
انتخاب نوع چرخدنده باید بر اساس پارامترهایی مانند نسبت تبدیل، گشتاور، سرعت، نحوه قرارگیری محورهای ورودی و خروجی و شرایط کاری انجام شود.
شفتهای گیربکس
شفت یا شافت گیربکس وظیفه انتقال حرکت دورانی و گشتاور را بر عهده دارد. چرخدندهها و سایر اجزای مرتبط روی شفت قرار میگیرند و حرکت از طریق آنها در مجموعه منتقل میشود.
شفتها معمولاً از مواد مقاوم متناسب با شرایط طراحی ساخته میشوند. قطر، جنس، عملیات ساخت و طراحی شفت باید متناسب با گشتاور، سرعت دوران و نیروهای واردشده انتخاب شود.
تاببرداشتن، لقی غیرعادی، آسیب سطح شفت یا خرابی محل اتصال آن میتواند باعث افزایش لرزش، سایش سایر اجزا و اختلال در عملکرد مجموعه شود.
تفاوت شفت ورودی و شفت خروجی گیربکس چیست؟
یکی از موارد مهم در شناخت قطعات گیربکس صنعتی، تفاوت شفت ورودی و شفت خروجی است. شفت ورودی معمولاً حرکت و گشتاور را از محرک، مانند الکتروموتور، دریافت میکند. این حرکت وارد مجموعه چرخدندهها شده و پس از اعمال نسبت تبدیل، از طریق شفت خروجی به تجهیز منتقل میشود.
مسیر انتقال قدرت در یک گیربکس را میتوان بهصورت ساده اینگونه نمایش داد:
محرک ← شفت ورودی ← مجموعه چرخدندهها ← شفت خروجی ← دستگاه
در یک گیربکس کاهنده، معمولاً سرعت خروجی نسبت به ورودی کاهش پیدا میکند و در مقابل، گشتاور قابلدسترس افزایش مییابد. مقدار واقعی این تغییر به نسبت تبدیل، راندمان گیربکس و شرایط کاری مجموعه بستگی دارد.
بلبرینگ و یاتاقان گیربکس
بلبرینگها و یاتاقانهای گیربکس از اجزای مهم سیستم پشتیبانی شفت هستند. این قطعات به حرکت مناسب شفت کمک کرده و متناسب با طراحی گیربکس، بارهای واردشده به مجموعه را تحمل میکنند.
نوع بار واردشده میتواند شعاعی، محوری یا ترکیبی باشد و انتخاب نوع بیرینگ باید با توجه به همین شرایط، سرعت دوران و میزان بار انجام شود.
وضعیت نامناسب بلبرینگ میتواند با نشانههایی مانند افزایش صدا، بالا رفتن دما، لقی یا لرزش همراه باشد. با این حال، این علائم همیشه به معنای خرابی قطعی بلبرینگ نیستند و برای تشخیص صحیح باید وضعیت روانکاری، شفت، چرخدندهها و شرایط نصب نیز بررسی شود.
کاسهنمد و آببندهای گیربکس
کاسهنمد گیربکس یکی از مهمترین قطعات سیستم آببندی است که معمولاً در محل عبور شفت از پوسته قرار میگیرد. وظیفه اصلی آن جلوگیری از خروج روانکار و محدود کردن ورود گردوغبار، رطوبت و آلودگیهای محیطی به داخل گیربکس است.
کیفیت سطح شفت، نحوه نصب، دمای کاری، نوع روانکار و شرایط محیطی همگی میتوانند بر عملکرد و طول عمر کاسهنمد تأثیر بگذارند.
مشاهده نشتی روغن در اطراف شفت یکی از علائمی است که بررسی کاسهنمد و آببندی گیربکس را ضروری میکند. البته هر نشتی الزاماً ناشی از خرابی کاسهنمد نیست و عواملی مانند افزایش فشار داخلی، وضعیت هواکش، آسیب سطح شفت یا نصب نامناسب نیز باید بررسی شوند.
سیستم روانکاری گیربکس
سیستم روانکاری گیربکس نقش اساسی در کاهش اصطکاک و سایش میان سطوح متحرک دارد. روانکار با ایجاد یک لایه مناسب بین سطوح درگیر، تماس مستقیم فلز با فلز را کاهش میدهد و همچنین در کنترل حرارت و حفاظت از سطوح داخلی نقش دارد.
روش روانکاری در تمام گیربکسهای صنعتی یکسان نیست و با توجه به طراحی گیربکس، سرعت، بار، شرایط کاری و توصیه سازنده میتواند متفاوت باشد.
در برخی گیربکسها بخشی از چرخدندهها با روغن موجود در محفظه در تماس هستند و حرکت مجموعه باعث توزیع روغن در قسمتهای مختلف میشود. در برخی سیستمهای صنعتی نیز ممکن است روشهای دیگری برای گردش و رساندن روانکار به قطعات مورد استفاده قرار گیرد.
به همین دلیل نوع روغن، ویسکوزیته، مقدار روانکار و زمان تعویض آن باید بر اساس مشخصات فنی گیربکس و دستورالعمل سازنده تعیین شود. استفاده از روغن نامناسب یا کارکرد گیربکس با سطح ناکافی روانکار میتواند سایش و افزایش دمای قطعات داخلی را تشدید کند.
هواکش گیربکس چیست و چه وظیفهای دارد؟
در گیربکسهایی که به هواکش یا Breather مجهز هستند، این قطعه به تبادل هوا و کنترل فشار داخل محفظه کمک میکند. با گرم و سرد شدن گیربکس در زمان کار و توقف، شرایط هوای داخل محفظه تغییر میکند و هواکش در طراحیهای مجهز به آن به متعادل شدن فشار کمک میکند.
گرفتگی هواکش میتواند فشار داخل محفظه را افزایش دهد و یکی از عوامل مؤثر در بروز نشتی از کاسهنمدها و نقاط آببندی باشد. به همین دلیل بررسی و تمیز کردن هواکش، در صورت وجود، میتواند بخشی از برنامه سرویس دورهای گیربکس باشد.
نشانگر سطح روغن و پیچ تخلیه
در بسیاری از گیربکسهای صنعتی تجهیزاتی برای کنترل، افزودن یا تخلیه روغن در نظر گرفته شده است. نشانگر سطح روغن امکان بررسی مقدار روانکار موجود در گیربکس را فراهم میکند و پیچ تخلیه برای خارج کردن روغن هنگام سرویس یا تعویض روانکار مورد استفاده قرار میگیرد.
محل قرارگیری و طراحی این اجزا در مدلهای مختلف گیربکس متفاوت است. هنگام کنترل سطح روغن باید دستورالعمل سازنده و شرایط تعیینشده برای اندازهگیری رعایت شود؛ زیرا کمبود یا افزایش بیش از حد روغن میتواند عملکرد سیستم روانکاری را تحت تأثیر قرار دهد.
بوش، خار، فلنج، واشر و درپوش گیربکس
علاوه بر قطعات اصلی، اجزای کوچکتری نیز در ساختمان گیربکس وجود دارند که هرکدام وظیفه مشخصی بر عهده دارند. خرابی یا نصب نادرست این قطعات میتواند بر عملکرد سایر اجزای گیربکس تأثیر بگذارد.
خار در برخی اتصالات برای انتقال گشتاور بین شفت و قطعه نصبشده روی آن استفاده میشود. بوشها بسته به طراحی میتوانند در اتصال یا پشتیبانی اجزا نقش داشته باشند. فلنج نیز برای ایجاد اتصال مناسب بین گیربکس، موتور یا تجهیز مورد استفاده قرار میگیرد.
واشرها، درپوشها و پیچهای اتصال نیز در مونتاژ، حفاظت و آببندی قسمتهای مختلف گیربکس نقش دارند و هنگام سرویس یا تعمیر باید وضعیت آنها بررسی شود.
قطعات گیربکس چگونه با یکدیگر کار میکنند؟
برای درک بهتر عملکرد اجزای داخلی گیربکس صنعتی باید مسیر انتقال قدرت را دنبال کنیم. در یک آرایش متداول، الکتروموتور یا محرک باعث چرخش شفت ورودی میشود. چرخدنده متصل به شفت ورودی با چرخدنده دیگر درگیر شده و نیرو را با نسبت تبدیل مشخص به مرحله بعد منتقل میکند.
این فرایند بسته به ساختمان گیربکس ممکن است در یک یا چند مرحله انجام شود. در نهایت، حرکت و گشتاور به شفت خروجی منتقل شده و از آنجا به ماشین یا تجهیز مورد نظر میرسد.
در همین زمان، سایر قطعات نیز وظایف خود را انجام میدهند:
- بلبرینگها و یاتاقانها از شفتها پشتیبانی کرده و بارهای واردشده را تحمل میکنند.
- پوسته گیربکس اجزا را در موقعیت مناسب نگه داشته و از قطعات داخلی حفاظت میکند.
- روانکار به کاهش اصطکاک، سایش و حرارت میان قطعات متحرک کمک میکند.
- کاسهنمد و آببندها به حفظ روانکار در داخل گیربکس و جلوگیری از ورود آلودگی کمک میکنند.
- هواکش در مدلهای مجهز به این قطعه به کنترل فشار داخل محفظه کمک میکند.
بنابراین عملکرد گیربکس حاصل کار یک قطعه بهتنهایی نیست؛ بلکه قطعات گیربکس صنعتی بهصورت یک سیستم مکانیکی مرتبط با یکدیگر کار میکنند و اختلال در عملکرد یک بخش میتواند بر سایر اجزای مجموعه نیز اثر بگذارد.
مهمترین قطعات گیربکس صنعتی و نقش آنها در عملکرد دستگاه
برای جمعبندی بهتر ارتباط میان اجزای گیربکس، نقش مهمترین قطعات را میتوان بهصورت زیر مقایسه کرد:
| قطعه | نقش در عملکرد گیربکس |
|---|---|
| چرخدنده | انتقال نیرو و ایجاد نسبت تبدیل |
| شفت ورودی | دریافت حرکت و گشتاور از محرک |
| شفت خروجی | انتقال گشتاور خروجی به دستگاه |
| بلبرینگ و یاتاقان | پشتیبانی از شفتها و تحمل بار |
| پوسته | حفاظت و نگهداری اجزای داخلی در موقعیت مناسب |
| سیستم روانکاری | کاهش اصطکاک و سایش و کمک به کنترل حرارت |
| کاسهنمد و آببندها | جلوگیری از نشتی روانکار و ورود آلودگی |
| هواکش | کمک به متعادل شدن فشار داخلی در مدلهای مجهز |
| نشانگر روغن | کمک به کنترل سطح روانکار گیربکس |
شناخت ارتباط میان این قطعات هنگام عیبیابی گیربکس صنعتی اهمیت زیادی دارد؛ زیرا خرابی یک قطعه میتواند شرایط کاری قطعات دیگر را نیز تغییر دهد.
کدام قطعات گیربکس بیشتر در معرض خرابی و سایش هستند؟
میزان استهلاک قطعات گیربکس به طراحی دستگاه، بار، سرعت، شرایط محیطی، کیفیت روانکاری، نحوه نصب و برنامه نگهداری بستگی دارد. با این حال، قطعات متحرک و اجزایی که مستقیماً تحت بار، اصطکاک یا شرایط آببندی قرار دارند معمولاً نیازمند توجه بیشتری هستند.
چرخدندهها، بلبرینگها، کاسهنمدها و سطوح مرتبط با شفت از بخشهایی هستند که وضعیت آنها در سرویس و عیبیابی اهمیت بالایی دارد.
برای مثال، روانکاری نامناسب میتواند شرایط کاری چرخدندهها و بلبرینگها را تحت تأثیر قرار دهد. از سوی دیگر، خرابی آببندی ممکن است باعث کاهش سطح روانکار یا ورود آلودگی شود و در ادامه، سایش سایر قطعات را افزایش دهد.
به همین دلیل خرابی قطعات داخلی گیربکس را نباید همیشه بهصورت جداگانه بررسی کرد؛ بلکه بهتر است مجموعه قطعات مرتبط و شرایط کاری دستگاه همزمان ارزیابی شوند.
علائم خرابی قطعات گیربکس صنعتی
خرابی قطعات گیربکس صنعتی معمولاً با نشانههایی مانند افزایش صدا، لرزش غیرعادی، بالا رفتن دمای گیربکس، نشتی روغن، افزایش لقی یا مشاهده ذرات فلزی در روانکار همراه است. تشخیص زودهنگام این علائم میتواند از گسترش آسیب به سایر اجزای داخلی و توقف ناگهانی دستگاه جلوگیری کند.
البته مشاهده یک علامت بهتنهایی برای تشخیص قطعه معیوب کافی نیست. برای مثال، صدای غیرعادی میتواند از چرخدنده، بلبرینگ، لقی شفت یا حتی نصب نامناسب مجموعه ایجاد شود. بنابراین برای عیبیابی گیربکس صنعتی باید چند نشانه و شرایط کاری دستگاه بهصورت همزمان بررسی شوند.
| علامت | قطعات یا عوامل نیازمند بررسی |
|---|---|
| صدای غیرعادی | چرخدندهها، بلبرینگها، لقی شفت و وضعیت روانکاری |
| لرزش بیش از حد | شفت، بلبرینگ، چرخدنده، کوپلینگ و همراستایی مجموعه |
| افزایش دما | روانکاری، بلبرینگها، بار کاری و وضعیت قطعات متحرک |
| نشتی روغن | کاسهنمد، واشر، سطح شفت، اتصالات و هواکش |
| براده یا ذرات فلزی در روغن | چرخدندهها، بلبرینگها و سایر سطوح فلزی درگیر |
| لقی غیرعادی | بلبرینگ، شفت، بوش و اتصالات داخلی |
| کاهش عملکرد انتقال قدرت | چرخدندهها، شفتها، اتصالات و شرایط بارگذاری |
اگر صدا، لرزش یا دمای گیربکس نسبت به شرایط عادی کارکرد تغییر محسوسی داشته باشد، بهتر است علت آن پیش از ادامه کار طولانیمدت بررسی شود. ادامه فعالیت با یک قطعه آسیبدیده ممکن است باعث انتقال خرابی به سایر اجزای داخلی گیربکس و افزایش هزینه تعمیر شود.
کدام قطعات گیربکس نیاز به روغنکاری دارند؟
قطعات متحرک و سطوح درگیر داخل گیربکس، بهویژه چرخدندهها و بلبرینگها، برای عملکرد مناسب به روانکاری نیاز دارند. روانکار مناسب با ایجاد لایهای میان سطوح درگیر، اصطکاک و سایش را کاهش میدهد و در کنترل حرارت ایجادشده هنگام کار نیز نقش دارد.
شفتها نیز در نقاطی که با بلبرینگها، بوشها یا سایر اجزای مرتبط در تماس و حرکت هستند، به عملکرد صحیح سیستم روانکاری وابستهاند. روش رسیدن روانکار به این قطعات به طراحی گیربکس بستگی دارد.
بنابراین نمیتوان برای تمام گیربکسهای صنعتی یک نوع روغن یا مقدار مشخص روانکار تعیین کرد. نوع روغن گیربکس، گرید ویسکوزیته، مقدار روغن و دوره تعویض باید بر اساس مشخصات فنی، شرایط کاری و توصیه سازنده انتخاب شود.
آببندی گیربکس چگونه انجام میشود؟
آببندی گیربکس صنعتی با هدف جلوگیری از خروج روانکار و محدود کردن ورود گردوغبار، رطوبت و سایر آلودگیها به داخل محفظه انجام میشود. کاسهنمدها، واشرها و سایر اجزای آببندی در نقاط حساس مانند محل عبور شفت از پوسته و محل اتصال قسمتهای مختلف بدنه مورد استفاده قرار میگیرند.
کاسهنمد گیربکس یکی از مهمترین اجزای این سیستم است. این قطعه در محل عبور شفت قرار میگیرد و باید ضمن امکان چرخش شفت، از خروج روغن تا حد طراحی جلوگیری کند.
عملکرد صحیح آببندی فقط به سلامت کاسهنمد وابسته نیست. وضعیت سطح شفت، نحوه نصب کاسهنمد، دمای کاری، فشار داخل محفظه، نوع روانکار و وضعیت هواکش نیز میتوانند بر نشتی روغن تأثیر داشته باشند.
به همین دلیل اگر اطراف شفت یا پوسته گیربکس روغن مشاهده شد، تعویض فوری کاسهنمد بدون بررسی علت اصلی همیشه راهحل مناسبی نیست. ابتدا باید محل دقیق نشتی و شرایط سایر اجزای مرتبط بررسی شود.
علت ایجاد براده فلزی در روغن گیربکس چیست؟
وجود ذرات فلزی در روغن میتواند یکی از نشانههای سایش اجزای داخلی گیربکس باشد. چرخدندهها، بلبرینگها و سایر سطوح فلزی درگیر از بخشهایی هستند که هنگام بررسی منبع این ذرات باید مورد توجه قرار گیرند.
مقدار، اندازه و وضعیت ذرات اهمیت دارد و مشاهده براده قابلتوجه یا تغییر غیرعادی وضعیت روغن نیازمند بررسی دقیقتر است. عواملی مانند روانکاری نامناسب، سایش چرخدندهها، خرابی بلبرینگها یا شرایط کاری نامناسب میتوانند در ایجاد ذرات فلزی نقش داشته باشند.
در چنین شرایطی تنها تعویض روغن بدون بررسی علت ایجاد براده ممکن است مشکل اصلی را برطرف نکند؛ زیرا اگر سایش یک قطعه ادامه داشته باشد، آلودگی مجدداً وارد روانکار خواهد شد.
هنگام تعویض قطعات گیربکس به چه نکاتی توجه کنیم؟
تعویض قطعات گیربکس صنعتی باید بر اساس مدل گیربکس، مشخصات فنی قطعه و شرایط کاری دستگاه انجام شود. استفاده از قطعهای که صرفاً از نظر ظاهری مشابه قطعه قبلی است، لزوماً به معنای سازگاری آن با گیربکس نیست.
پیش از انتخاب و تعویض قطعات، بهتر است موارد زیر بررسی شوند:
- مدل و مشخصات فنی گیربکس
- ابعاد و مشخصات دقیق قطعه قبلی
- نوع و میزان بار واردشده به گیربکس
- سرعت ورودی و نسبت تبدیل
- وضعیت شفتها و محل نشیمن بلبرینگها
- وضعیت چرخدندههای درگیر با قطعه معیوب
- شرایط روانکاری و نوع روغن مورد استفاده
- وضعیت کاسهنمد، واشرها و آببندی
- همراستایی موتور، گیربکس و تجهیز متصل
نکته مهم این است که پیش از تعویض قطعه، علت اصلی خرابی مشخص شود. برای مثال، اگر بلبرینگ به دلیل روانکاری نامناسب یا ناهمراستایی آسیب دیده باشد، تعویض بلبرینگ بدون رفع عامل اصلی ممکن است باعث تکرار خرابی شود.
آیا تعمیر قطعات گیربکس بهتر است یا تعویض آنها؟
انتخاب بین تعمیر و تعویض قطعات به نوع آسیب، میزان فرسودگی، حساسیت قطعه، هزینه تعمیر، دسترسی به قطعه جایگزین و شرایط کاری گیربکس بستگی دارد. نمیتوان برای تمام خرابیها یک تصمیم یکسان گرفت.
در مواردی که آسیب محدود باشد و امکان بازگرداندن قطعه به شرایط فنی قابلقبول وجود داشته باشد، تعمیر میتواند قابل بررسی باشد. اما در قطعاتی که خرابی آنها بر ایمنی، دقت درگیری یا قابلیت اطمینان مجموعه تأثیر جدی دارد، باید تصمیم بر اساس ارزیابی فنی گرفته شود.
همچنین اگر چند قطعه داخلی بهصورت همزمان دچار فرسودگی شدید شده باشند، بهتر است هزینه تعمیر کامل مجموعه با هزینه جایگزینی گیربکس مقایسه شود.
چگونه عمر قطعات گیربکس صنعتی را افزایش دهیم؟
عمر قطعات داخلی گیربکس تنها به کیفیت ساخت آنها وابسته نیست. نحوه انتخاب، نصب، بارگذاری، روانکاری و نگهداری دستگاه نیز تأثیر زیادی بر طول عمر مجموعه دارد.
برای کاهش احتمال خرابی زودرس قطعات، رعایت نکات زیر اهمیت دارد:
- انتخاب گیربکس متناسب با توان، گشتاور و شرایط کاری دستگاه
- استفاده از روانکار مناسب مطابق توصیه سازنده
- کنترل سطح و وضعیت روغن در دورههای مشخص
- بررسی نشتی روغن و وضعیت کاسهنمدها
- کنترل صدا، لرزش و دمای گیربکس
- بررسی وضعیت بلبرینگها و لقی شفتها در زمان سرویس
- جلوگیری از اضافهبار و شوکهای خارج از محدوده طراحی
- رعایت همراستایی صحیح موتور، گیربکس و دستگاه
- بررسی هواکش در گیربکسهای مجهز به این قطعه
- انجام سرویس و نگهداری متناسب با شرایط کاری و دستورالعمل سازنده
بررسی دورهای این موارد کمک میکند تغییرات غیرعادی قبل از تبدیل شدن به خرابی گسترده شناسایی شوند و احتمال آسیب به چرخدنده، شفت، بلبرینگ و سایر قطعات کاهش پیدا کند.
جمعبندی قطعات و اجزای گیربکس صنعتی
گیربکس صنعتی از مجموعهای از قطعات مکانیکی تشکیل شده است که هرکدام نقش مشخصی در انتقال قدرت دارند. چرخدندهها نسبت تبدیل را ایجاد میکنند، شفت ورودی و خروجی وظیفه انتقال حرکت و گشتاور را بر عهده دارند، بلبرینگها و یاتاقانها از شفتها پشتیبانی میکنند و پوسته، اجزای داخلی را در موقعیت مناسب نگه میدارد.
در کنار این اجزای اصلی، سیستم روانکاری، کاسهنمد و آببندها، هواکش، بوش، خار، فلنج، واشر و سایر قطعات نیز برای عملکرد صحیح مجموعه اهمیت دارند. به همین دلیل خرابی گیربکس را نباید فقط به چرخدندهها محدود کرد و هنگام عیبیابی باید ارتباط میان تمام اجزای داخلی مورد بررسی قرار گیرد.
صدای غیرعادی، افزایش لرزش و دما، نشتی روغن، لقی و مشاهده ذرات فلزی در روانکار از نشانههایی هستند که میتوانند نیاز به بررسی گیربکس را نشان دهند. تشخیص زودهنگام علت این تغییرات و انجام سرویس مناسب میتواند از گسترش خرابی و آسیب به سایر قطعات جلوگیری کند.
اگر قصد انتخاب یا خرید گیربکس صنعتی را دارید، انتخاب مدل باید با توجه به توان، گشتاور، نسبت تبدیل، نوع کاربری و شرایط کاری انجام شود. برای بررسی مدلهای مناسب و دریافت مشاوره تخصصی میتوانید محصولات شهراز صنعت را مشاهده کنید.
سوالات متداول درباره قطعات گیربکس صنعتی
مهمترین قطعات داخلی گیربکس صنعتی کدامند؟
چرخدندهها، شفت ورودی و خروجی، بلبرینگ و یاتاقان، پوسته، سیستم روانکاری، کاسهنمد و سایر اجزای آببندی از مهمترین قطعات گیربکس صنعتی هستند. بسته به نوع و طراحی گیربکس، اجزای دیگری مانند هواکش، بوش، خار، فلنج و نشانگر روغن نیز در مجموعه وجود دارند.
کدام قطعات گیربکس نیاز به روغنکاری دارند؟
چرخدندهها و بلبرینگها از مهمترین بخشهایی هستند که به روانکاری مناسب نیاز دارند. شفتها و سایر سطوح متحرک مرتبط نیز به عملکرد صحیح سیستم روانکاری وابستهاند. نوع، مقدار و روش روانکاری باید مطابق طراحی گیربکس و توصیه سازنده انتخاب شود.
چرخدندههای گیربکس چه وظیفهای دارند؟
چرخدندهها قدرت را بین محورهای گیربکس منتقل کرده و با ایجاد نسبت تبدیل، سرعت و گشتاور خروجی را متناسب با طراحی مجموعه تغییر میدهند. نوع چرخدنده با توجه به ساختمان و کاربرد گیربکس میتواند ساده، هلیکال، مخروطی، حلزونی یا انواع دیگر باشد.
تفاوت شفت ورودی و شفت خروجی گیربکس چیست؟
شفت ورودی حرکت و گشتاور را از محرک یا الکتروموتور دریافت میکند. این قدرت پس از عبور از مجموعه چرخدندهها و اعمال نسبت تبدیل، از طریق شفت خروجی به ماشین یا تجهیز مورد نظر منتقل میشود.
بلبرینگ گیربکس چه وظیفهای دارد؟
بلبرینگها از شفتهای گیربکس پشتیبانی میکنند و متناسب با طراحی، بارهای شعاعی، محوری یا ترکیبی را تحمل میکنند. خرابی بلبرینگ میتواند با نشانههایی مانند افزایش صدا، دما، لرزش یا لقی همراه باشد.
کاسهنمد گیربکس چه وظیفهای دارد؟
کاسهنمد یکی از اجزای سیستم آببندی گیربکس است و معمولاً در محل عبور شفت از پوسته قرار میگیرد. این قطعه به جلوگیری از خروج روانکار و ورود آلودگیهای محیطی کمک میکند.
علت نشتی روغن گیربکس چیست؟
نشتی روغن میتواند با خرابی یا فرسودگی کاسهنمد و واشرها، آسیب سطح شفت، مشکلات محل اتصال پوسته، نصب نامناسب یا افزایش فشار داخل محفظه مرتبط باشد. به همین دلیل پیش از تعویض کاسهنمد باید محل و علت اصلی نشتی مشخص شود.
علت ایجاد براده فلزی در روغن گیربکس چیست؟
وجود ذرات فلزی میتواند با سایش چرخدندهها، بلبرینگها یا سایر سطوح فلزی داخل گیربکس مرتبط باشد. مشاهده مقدار غیرعادی براده، بهخصوص همراه با صدا، لرزش یا افزایش دما، نیازمند بررسی فنی مجموعه است.
چه زمانی بلبرینگ گیربکس باید بررسی یا تعویض شود؟
افزایش غیرعادی صدا، دما، لرزش یا لقی میتواند از نشانههای نیاز به بررسی بلبرینگ باشد. تصمیم برای تعویض باید پس از بررسی وضعیت بیرینگ و علت ایجاد مشکل انجام شود تا در صورت وجود عواملی مانند روانکاری نامناسب یا ناهمراستایی، علت اصلی نیز برطرف شود.
آیا تمام قطعات گیربکس صنعتی قابل تعویض هستند؟
قابلیت تعمیر یا تعویض قطعات به طراحی گیربکس، نوع قطعه، میزان آسیب و موجود بودن قطعه مناسب بستگی دارد. پیش از تعمیر یا تعویض باید مشخصات دقیق گیربکس و علت خرابی بررسی شود تا قطعه جایگزین با شرایط کاری مجموعه سازگار باشد.
