دنده کرانویل چیست؟ بررسی کاربرد در سیستم‌های انتقال قدرت

وقتی درباره انتقال گشتاور در سیستم‌های مکانیکی صحبت می‌کنیم، یکی از قطعاتی که بی‌صدا اما حیاتی کار می‌کند، دنده کرانویل است. قطعه‌ای که در بسیاری از خودروها، ماشین آلات صنعتی، گیربکس‌های سنگین و حتی تجهیزات معدنی نقش تعیین کننده‌ای در تبدیل جهت حرکت و انتقال قدرت ایفا می‌کند.

اگر در حوزه فروش قطعات صنعتی، گیربکس یا حتی تولید محتوا برای تجهیزات انتقال قدرت فعالیت دارید، شناخت دقیق دنده کرانویل فقط یک دانش فنی نیست؛ یک ضرورت حرفه‌ای است. در این مقاله، به شما می‌گوییم دنده کرانویل چه کاربردی دارد و تفاوت آن با سایر چرخ دنده‌ها نیز بررسی خواهد شد.

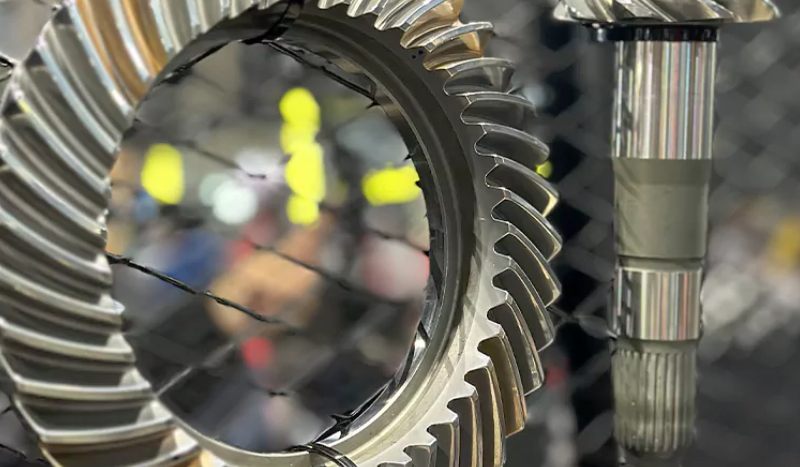

دنده کرانویل چیست؟

دنده کرانویل (Crown Wheel) یک چرخ دنده مخروطی بزرگ است که در کنار چرخ دنده پینیون قرار می‌گیرد و در سیستم دیفرانسیل یا گیربکس‌های زاویه‌دار برای انتقال گشتاور بین محورهای متقاطع (معمولا با زاویه ۹۰ درجه) استفاده می‌شود.

در یک تعریف دقیق مهندسی:

دنده کرانویل یک چرخ دنده مخروطی با قطر بزرگ‌تر است که با پینیون درگیر شده و وظیفه انتقال نیرو و تغییر جهت حرکت دورانی را بر عهده دارد. از نظر ساختاری، دندانه‌های آن به‌صورت مخروطی طراحی شده‌اند تا بتوانند با پینیون که قطر کوچک‌تری دارد درگیر شوند. این درگیری، گشتاور بالا را از شفت ورودی به شفت خروجی منتقل می‌کند.

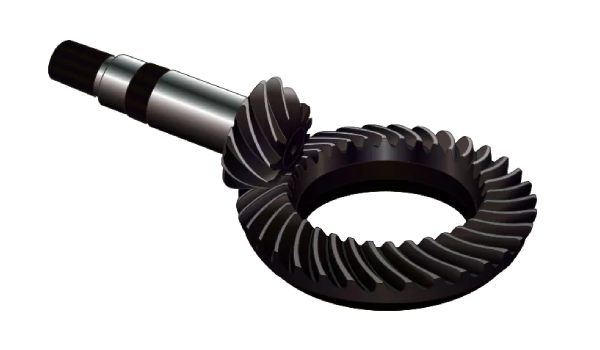

دنده کرانویل چه کاربردی دارد؟ بررسی تخصصی در گیربکس صنعتی

کاربرد اصلی دنده کرانویل در صنعت، انتقال گشتاور با تغییر زاویه محور انتقال قدرت است؛ اما در محیط‌های صنعتی، نقش آن بسیار فراتر از یک تغییر جهت ساده است. در واقع، در بسیاری از خطوط تولید، اگر دنده کرانویل درست کار نکند، کل سیستم از کار می‌افتد.

در گیربکس صنعتی زاویه‌دار، محور موتور الکتریکی افقی است، در حالی که شفت خروجی باید عمودی یا بالعکس باشد. اینجا جایی است که دنده کرانویل وارد عمل می‌شود.

کاربرد دنده کرانویل در صنعت

در سیستم‌های انتقال قدرت صنعتی، دنده کرانویل نقش کلیدی در تغییر جهت محور و انتقال گشتاورهای سنگین ایفا می‌کند. این قطعه در گیربکس‌های زاویه دار به‌ویژه در گیربکس کرانویل پینیون، امکان انتقال نیرو بین شفت‌های متقاطع را با راندمان بالا فراهم می‌سازد. در صنایع سنگین مانند فولاد، معدن و سیمان، عملکرد صحیح دنده کرانویل مستقیم بر پایداری خط تولید و کاهش استهلاک تجهیزات تاثیر می‌گذارد.

برای خرید گیربکس چینی کلیک کنید.

گیربکس‌های صنعتی زاویه دار

در خطوط نوار نقاله، میکسرهای صنعتی، کانوایرهای سنگین، بالابرها و سیستم‌های انتقال مواد، از گیربکس کرانویل پینیون برای انتقال نیرو بین محورهای متقاطع استفاده می‌شود.

ویژگی مهم این کاربرد:

• انتقال گشتاور بالا
• حداقل افت راندمان
• پایداری در بارهای ضربه‌ای

در پروژه‌ای در صنعت سیمان، استفاده از دنده کرانویل مارپیچ هیپوئید باعث کاهش محسوس نویز و افزایش عمر یاتاقان‌ها شد. این تفاوت فقط ناشی از نوع دندانه و تنظیم صحیح بک‌لش بود.

ماشین آلات سنگین و معدنی

در سنگ شکن‌ها، آسیاب‌های گلوله‌ای، تجهیزات استخراج معدن و سیستم‌های خردایش، گشتاورهای بسیار بالا وجود دارد. اینجا دیگر بحث انتقال قدرت معمولی نیست؛ بحث تحمل بارهای شوکی و لحظه‌ای است.

دنده کرانویل در این سیستم‌ها:

• فشار تماسی بالا را تحمل می‌کند
• مانع تمرکز تنش در یک نقطه می‌شود
• پایداری حرارتی بهتری نسبت به برخی دنده‌های دیگر دارد

خرابی آن در این محیط‌ها یعنی توقف کامل خط تولید. و در صنعت معدن، هر ساعت توقف یعنی ضرر مستقیم مالی.

صنایع فولاد، پتروشیمی و سیمان

در این صنایع، انتقال قدرت باید:

• مداوم باشد
• تحت بار سنگین انجام شود
• در دمای بالا پایدار بماند

اینجاست که چرخ دنده پینیون و کرانویل با طراحی دقیق هندسی و عملیات حرارتی مناسب، عملکرد قابل اعتماد ارائه می‌دهد.

تجهیزات کشاورزی و صنعتی نیمه سنگین

در دستگاه‌های برداشت صنعتی، سیستم‌های انتقال نیرو در کارخانجات خوراک دام و دستگاه‌های بسته‌بندی سنگین، گیربکس کرانویل پینیون به دلیل زاویه‌دار بودن و ابعاد جمع‌وجور، گزینه‌ای ایده‌آل محسوب می‌شود.

اگر در بازار قطعات صنعتی فعالیت دارید، می‌دانید که خرابی دنده کرانویل فقط تعویض یک قطعه نیست؛ اغلب نیاز به توقف خط، بازبینی یاتاقان‌ها و حتی تنظیم مجدد کل مجموعه دارد.

ساختار چرخ دنده پینیون و کرانویل

مجموعه چرخ دنده پینیون و کرانویل در گیربکس صنعتی شامل دو جز کلیدی است:

• پینیون (Pinion Gear): چرخ‌دنده کوچک‌تر که به شفت ورودی متصل است و مستقیم از موتور یا کوپلینگ نیرو دریافت می‌کند.
• دنده کرانویل: چرخ دنده بزرگ‌تر مخروطی که با پینیون درگیر شده و گشتاور را به شفت خروجی منتقل می‌کند.

اما موضوع فقط اندازه نیست؛ موضوع مهندسی تماس دندانه ها است.

پارامترهای حیاتی در طراحی چرخ دنده کرانویل

 در سیستم‌های پیشرفته صنعتی، از دندانه‌های مارپیچ هیپوئید استفاده می‌شود که:

• تماس سطحی بیشتری ایجاد می‌کنند
• لرزش را کاهش می‌دهند
• توزیع تنش یکنواخت‌تری دارند

در یک پروژه خط انتقال مواد معدنی، تعویض یک گیربکس کرانویل پینیون با انتخاب مدول صحیح و تنظیم دقیق بک‌لش، باعث کاهش ۳۰٪ لرزش سیستم و افزایش عمر مفید مجموعه شد.

گیربکس کرانویل پینیون چیست و چه کاربردی دارد؟

گیربکس کرانویل پینیون نوعی گیربکس زاویه‌دار صنعتی است که از مجموعه دنده کرانویل و پینیون برای انتقال نیرو بین دو محور عمود (۹۰ درجه) استفاده می‌کند. این گیربکس در کلاس‌های سنگین طراحی می‌شوند و برای کاربردهای مداوم (Continuous Duty) مناسب هستند.

ویژگی گیربکس کرانویل پینیون

• تحمل گشتاور بالا
• راندمان انتقال قدرت بالا
• صدای کاری کمتر در مدل‌های مارپیچ
• قابلیت کار در بارهای ضربه‌ای
• امکان کوپل مستقیم با الکتروموتور

در مقایسه با گیربکس حلزونی:

در پروژه‌هایی که بار شوکی و متناوب دارید، انتخاب گیربکس کرانویل پینیون یک تصمیم مهندسی منطقی‌تر از حلزونی است.

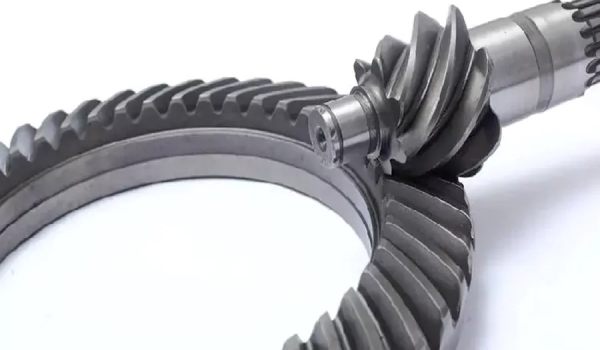

تفاوت دنده کرانویل با سایر دنده‌ها در کاربرد صنعتی

تفاوت‌های کلیدی دنده کرانویل:

• مخصوص انتقال بین محورهای متقاطع
• مناسب برای توان‌های بالا
• راندمان بالاتر نسبت به حلزونی
• پایداری در شرایط کاری سخت

برخی معتقدند دنده حلزونی به‌دلیل نرمی حرکت گزینه بهتری است. اما وقتی وارد محیط‌های واقعی صنعتی با بار بالا می‌شوید، دنده کرانویل عملکرد پایدارتر و اقتصادی‌تری ارائه می‌دهد.

چگونه دنده کرانویل را در گیربکس صنعتی تعویض کنیم؟

تعویض دنده کرانویل در گیربکس صنعتی کار ساده‌ای نیست و نیاز به ابزار دقیق و دانش فنی دارد.

مراحل تخصصی:

1. باز کردن پوسته گیربکس صنعتی
2. تخلیه کامل روغن صنعتی
3. خارج کردن مجموعه چرخ دنده پینیون و کرانویل
4. بررسی سایش، پیتینگ و ترک‌های سطحی
5. تنظیم بک‌لش (Backlash) با فیلر یا ساعت اندیکاتور
6. بررسی الگوی تماس با رنگ مهندسی
7. مونتاژ مجدد و روغن‌کاری استاندارد

تنظیم اشتباه بک‌لش می‌تواند باعث:

• صدای غیرعادی
• افزایش دمای کاری
• تمرکز تنش
• شکست زودهنگام دندانه

در یکی از پروژه‌ها، تنظیم نادرست فاصله محوری باعث شکست دندانه در کمتر از ۳ ماه شد. بعد از تنظیم اصولی، عمر مجموعه به بیش از ۲ سال رسید.

علائم خرابی دنده کرانویل در گیربکس صنعتی

• صدای زوزه یا ضربه در حین کار
• افزایش غیرعادی دمای پوسته گیربکس
• لرزش در دورهای خاص
• مشاهده پیتینگ یا خوردگی روی دندانه‌ها
• تغییر رنگ روغن به دلیل سایش فلزی

بوی سوختگی روغن صنعتی نیز نشانه فشار بیش‌ازحد روی دنده کرانویل است.

نکات تخصصی در انتخاب دنده کرانویل برای گیربکس صنعتی

هنگام انتخاب یا خرید:

• نسبت تبدیل دقیق بررسی شود
• مدول و تعداد دندانه‌ها دقیقاً تطبیق داده شود
• نوع دندانه (مارپیچ یا هیپوئید) بر اساس بار انتخاب شود
• جنس فولاد آلیاژی و عملیات حرارتی بررسی شود
• ظرفیت گشتاور نامی و ماکزیمم مشخص باشد

مشتری حرفه‌ای از شما دیتاشیت می‌خواهد، نه توضیح شفاهی. آماده ارائه مشخصات فنی باشید.

در پایان

در گیربکس‌های صنعتی، دنده کرانویل یک قطعه ساده نیست؛ بلکه قلب سیستم انتقال قدرت زاویه‌دار محسوب می‌شود و بدون آن، تغییر جهت محور و انتقال گشتاورهای بالا امکان‌پذیر نخواهد بود. شناخت دقیق عملکرد چرخ دنده پینیون و کرانویل، انتخاب اصولی گیربکس کرانویل پینیون متناسب با بار و شرایط کاری، و تنظیم صحیح پارامترهایی مانند بک لش و الگوی تماس، مستقیم بر افزایش عمر مفید تجهیزات، کاهش استهلاک و جلوگیری از توقف‌های پرهزینه خط تولید تاثیر می‌گذارد. فعالان حوزه صنعت و انتقال قدرت می‌توانند برای تامین مطمئن گیربکس صنعتی کرانویل پینیون با کیفیت ایرانی و چینی، از طریق مجموعه شهراز صنعت اقدام کرده و بر اساس مشخصات فنی و ظرفیت گشتاور موردنیاز، انتخابی دقیق و مهندسی داشته باشند.

پرسش‌های متداول
دنده کرانویل چیست و چه کاربردی در گیربکس صنعتی دارد؟

دنده کرانویل یک چرخ‌دنده مخروطی بزرگ است که با پینیون درگیر می‌شود و گشتاور را بین محورهای متقاطع (معمولاً ۹۰ درجه) منتقل می‌کند. در گیربکس صنعتی، این قطعه امکان تغییر جهت شفت و انتقال توان بالا را فراهم می‌کند و در صنایع سنگین مثل معدن، فولاد، سیمان و خطوط تولید مواد کاربرد حیاتی دارد.

تفاوت دنده کرانویل با سایر چرخ دنده‌ها چیست؟

در مقایسه با دنده‌های ساده، مارپیچ و حلزونی، دنده کرانویل برای انتقال قدرت بین محورهای متقاطع طراحی شده، توان تحمل گشتاور بسیار بالا دارد و راندمان بالاتری ارائه می‌دهد. این ویژگی‌ها آن را برای گیربکس‌های صنعتی سنگین ایده‌آل می‌کند.

گیربکس کرانویل پینیون چیست؟

گیربکس کرانویل پینیون نوعی گیربکس زاویه‌دار صنعتی است که از مجموعه پینیون و دنده کرانویل برای انتقال نیرو بین دو محور عمود استفاده می‌کند. ویژگی‌های کلیدی آن شامل تحمل گشتاور بالا، راندمان بالا و امکان کار در بارهای ضربه‌ای است.

چگونه دنده کرانویل را در گیربکس صنعتی تعویض کنیم؟

تعویض دنده کرانویل نیاز به ابزار دقیق و دانش فنی دارد. مراحل اصلی شامل باز کردن پوسته گیربکس، خارج کردن مجموعه پینیون و کرانویل، بررسی سایش دندانه‌ها، تنظیم بک‌لش، بررسی الگوی تماس و روغن‌کاری استاندارد است. تنظیم نادرست می‌تواند باعث صدای غیرعادی و خرابی زودهنگام شود.
