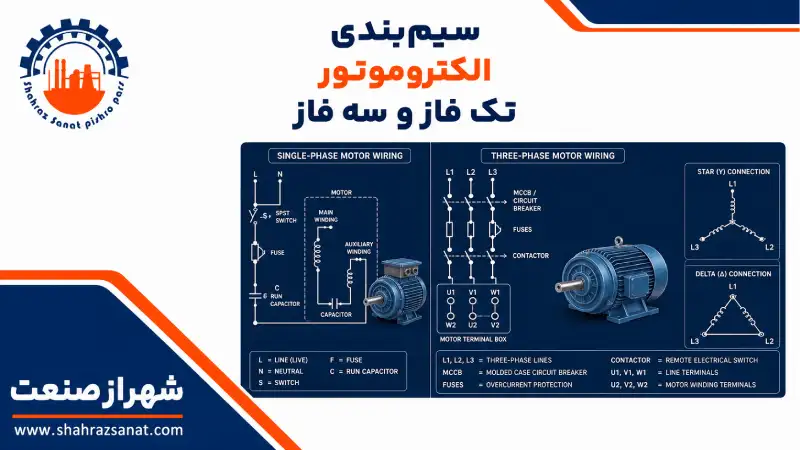

نحوه سیم‌ بندی الکتروموتور تک فاز و سه فاز


نحوه سیم‌ بندی الکتروموتور تک فاز و سه فاز
1405/6/11
نویسنده: شهراز صنعت

الکتروموتورها به‌عنوان قلب بسیاری از تجهیزات صنعتی، انرژی الکتریکی را به انرژی مکانیکی تبدیل می‌کنند و عملکرد صحیح آن‌ها به سلامت سیم‌پیچ‌ها و نحوه اتصال آن‌ها وابسته است. سیم‌بندی الکتروموتور تک فاز و سه فاز یکی از مهارت‌های مهم در تعمیر، بازپیچی و راه‌اندازی موتورهای الکتریکی است که به شناخت ساختار موتور، تعداد شیارها، تعداد قطب‌ها، نوع سیم‌پیچی و نحوه سربندی نیاز دارد.

در موتورهای تک‌فاز، معمولاً سیم‌پیچ اصلی و کمکی همراه با خازن برای ایجاد گشتاور راه‌اندازی استفاده می‌شوند؛ در حالی‌که، موتور سه‌فاز با ایجاد میدان مغناطیسی دوار، بدون نیاز به سیم‌پیچ راه‌انداز جداگانه می‌تواند شروع به‌کار کند. در ادامه، تفاوت سیم‌بندی موتور تک فاز و سه فاز، انواع سیم‌پیچی، محاسبات موردنیاز، روش سربندی و نکات مهم تست موتور را بررسی می‌کنیم.

تماس جهت استعلام قیمت الکتروموتور

انواع سیم‌ بندی موتور تک فاز و سه فاز

برای شناخت روش صحیح سیم‌بندی، ابتدا باید ساختار استاتور، روتور و نحوه قرارگیری سیم‌پیچ‌ها در موتور را بررسی کنیم. نوع سیم‌بندی به تعداد فاز، تعداد شیارهای استاتور، تعداد قطب‌ها، سرعت موردنظر و طراحی سازنده بستگی دارد.

سیم‌ بندی استاتور و روتور: تفاوت‌های کلیدی

سیم‌بندی موتورها به دو بخش اصلی استاتور و روتور مربوط می‌شود. استاتور قسمت ثابت موتور است که سیم‌پیچ‌ها در شیارهای آن قرار می‌گیرند و با ایجاد میدان مغناطیسی، شرایط لازم برای حرکت روتور را فراهم می‌کنند. روتور نیز، بخش چرخان موتور است که می‌تواند از نوع قفس سنجابی یا سیم‌پیچی‌شده باشد.

  • استاتور: سیم‌پیچ‌های استاتور در شیارهای هسته قرار می‌گیرند و آرایش آن‌ها باید مطابق تعداد قطب‌ها و فازهای موتور باشد.
  • روتور: در بسیاری از موتورهای صنعتی از نوع قفس سنجابی است و سیم‌پیچی آن مانند سیم‌پیچ استاتور به‌صورت دستی انجام نمی‌شود.
  • موتور تک فاز: معمولاً دارای سیم‌پیچ اصلی و کمکی است و در بسیاری از مدل‌ها خازن برای ایجاد اختلاف فاز و راه‌اندازی موتور استفاده می‌شود.
  • موتور سه فاز: دارای سه مجموعه سیم‌پیچ با اختلاف فاز الکتریکی 120 درجه است که میدان مغناطیسی دوار ایجاد می‌کنند.

تفاوت‌های اصلی سیم‌بندی تک فاز و سه فاز را می‌توان در جدول زیر مشاهده کرد:

ویژگی موتور تک فاز موتور سه فاز
تعداد فازها یک فاز سه فاز
سیم‌پیچ اصلی و کمکی سه مجموعه سیم‌پیچ
راه‌اندازی معمولاً با سیم‌پیچ کمکی و خازن با میدان مغناطیسی دوار
میدان مغناطیسی میدان نوسانی میدان مغناطیسی دوار
کاربرد تجهیزات خانگی و توان‌های پایین ماشین‌آلات و تجهیزات صنعتی
سربندی بر اساس سیم‌پیچ اصلی، کمکی و خازن معمولاً ستاره یا مثلث

نکته فنی: موتورهای سه فاز به دلیل ساختار میدان دوار، راندمان مناسب و قابلیت استفاده در توان‌های بالاتر، کاربرد گسترده‌ای در تجهیزات صنعتی دارند.

سیم‌ بندی موتور تک فاز چگونه انجام می‌ شود؟

در موتور تک فاز، یک سیم‌پیچ اصلی به‌تنهایی نمی‌تواند مانند موتور سه فاز میدان دوار مناسبی برای راه‌اندازی ایجاد کند. به‌همین دلیل، در بسیاری از موتورهای تک فاز از سیم‌پیچ کمکی در کنار سیم‌پیچ اصلی استفاده می‌شود. این سیم‌پیچ می‌تواند همراه با خازن، اختلاف فاز موردنیاز برای ایجاد گشتاور راه‌اندازی را فراهم کند.

در زمان سیم‌بندی موتور تک فاز باید ابتدا سر و ته سیم‌پیچ اصلی و کمکی مشخص شود. سپس، با توجه به نوع موتور و اطلاعات پلاک، خازن و سایر اجزای مدار راه‌اندازی به شکل صحیح متصل می‌شوند. ظرفیت خازن، تعداد دور سیم‌پیچ و قطر سیم به طراحی همان موتور وابسته است و نمی‌توان یک مقدار ثابت را برای تمام موتورهای تک فاز در نظر گرفت.

در موتورهای تک فاز، تشخیص صحیح سیم‌پیچ اصلی و کمکی اهمیت زیادی دارد. اتصال اشتباه نیز، می‌تواند باعث افزایش جریان، کاهش گشتاور یا داغ‌شدن موتور شود. بنابراین، پیش از اعمال ولتاژ، باید سیم‌پیچ‌ها و عایق آن‌ها با ابزار مناسب بررسی شوند.

روش‌ های سیم‌ بندی موتور سه فاز

روش سیم‌بندی موتور سه فاز با توجه به تعداد شیارها، تعداد قطب‌ها، تعداد فازها و طراحی سیم‌پیچ انتخاب می‌شود. در فرآیند سیم‌پیچی، علاوه‌بر قرار دادن کلاف‌ها در شیارها، باید گام کلاف، گام قطبی، زاویه الکتریکی و نحوه اتصال گروه‌های سیم‌پیچ نیز مشخص شود.

سیم‌ بندی یک‌ طبقه و دو طبقه

  • یک‌طبقه: در هر شیار یک بازوی کلاف قرار می‌گیرد و ساختار آن نسبتاً ساده‌تر است.
  • دوطبقه: در هر شیار دو بازوی کلاف قرار می‌گیرد و امکان طراحی انعطاف‌پذیرتر سیم‌پیچی را فراهم می‌کند.

در طراحی سیم‌پیچی دوطبقه، می‌توان کلاف‌ها را با آرایش مناسب در شیارها قرار داد و توزیع میدان مغناطیسی را بهبود داد. نوع سیم‌پیچی، گام کلاف و تعداد قطب‌ها باید پیش از شروع کار مشخص شود تا سربندی نهایی مطابق طراحی موتور باشد.

گام کامل و گام کسری

  • گام کامل: در این روش، گام سیم‌پیچی با گام قطبی برابر است.
  • گام کسری: در این روش، گام کلاف از گام قطبی کوتاه‌تر انتخاب می‌شود و می‌تواند به کاهش برخی هارمونیک‌ها و بهبود توزیع شار کمک کند.

در بسیاری از طراحی‌های عملی، گام کلاف کوتاه‌تر از گام قطبی انتخاب می‌شود. مقدار مناسب آن نیز، به طراحی موتور و هدف سیم‌پیچی بستگی دارد.

سربندی موتور سه فاز؛ ستاره یا مثلث

پس از تکمیل سیم‌پیچی، نحوه اتصال سر و ته کلاف‌ها اهمیت زیادی دارد. در موتورهای سه فاز دارای شش ترمینال، نام‌گذاری رایج شامل U1، V1، W1، U2، V2 و W2 است. سه ترمینال اول معمولاً ابتدای سیم‌پیچ‌ها و سه ترمینال دوم انتهای آن‌ها را مشخص می‌کنند.

اتصال ستاره موتور سه فاز

در اتصال ستاره، سه انتهای سیم‌پیچ یعنی U2، V2 و W2 به یکدیگر متصل می‌شوند و سه سر دیگر به فازهای شبکه متصل خواهند شد. ولتاژ هر سیم‌پیچ در این حالت از ولتاژ خط کمتر است و انتخاب این اتصال باید مطابق ولتاژ نامی درج‌شده روی پلاک موتور انجام شود.

اتصال مثلث موتور سه فاز

در اتصال مثلث، انتهای هر سیم‌پیچ به ابتدای سیم‌پیچ بعدی متصل می‌شود و یک مدار بسته تشکیل می‌دهد. در آرایش رایج ترمینال‌ها، اتصالات می‌توانند به شکل U1-W2، V1-U2 و W1-V2 باشند؛ با این‌حال، همیشه باید نقشه اتصال درج‌شده روی پلاک یا جعبه ترمینال همان موتور ملاک قرار گیرد.

انتخاب ستاره یا مثلث بر اساس توان موتور به‌تنهایی انجام نمی‌شود؛ ولتاژ نامی سیم‌پیچ و ولتاژ شبکه تعیین‌کننده اصلی نوع اتصال هستند. برای مثال، یک موتور با پلاک 230/400V در شبکه 400 ولت معمولاً در ستاره و موتوری با پلاک 400/690V در همین شبکه معمولاً در مثلث کار می‌کند.

محاسبات لازم برای سیم‌ بندی موتور

محاسبات دقیق تعداد شیار، قطب‌ها و زاویه الکتریکی به تعیین آرایش صحیح سیم‌پیچ کمک می‌کند. پیش از شروع سیم‌پیچی باید اطلاعات پلاک موتور و مشخصات استاتور مشخص باشد.

محاسبه گام قطبی

فرمول:

Yp = Z / (2P)

  • Z: تعداد شیارهای استاتور
  • 2P: تعداد کل قطب‌های موتور

مثال: اگر موتور سه فاز دارای 24 شیار و 4 قطب باشد:

Yp = 24 / 4 = 6

بنابراین گام قطبی برابر 6 شیار خواهد بود.

محاسبه تعداد شیار در هر قطب و فاز

برای تعیین تعداد شیارهای مربوط به هر فاز می‌توان از رابطه زیر استفاده کرد:

q = Z / (2P × m)

در این رابطه m تعداد فازهاست. برای موتور 24 شیار، 4 قطب و سه فاز:

q = 24 / (4 × 3) = 2

بنابراین در این مثال، تعداد شیارهای هر قطب از هر فاز برابر 2 خواهد بود. این محاسبات در طراحی جدول شیارها و گروه‌بندی کلاف‌ها کاربرد دارد.

محاسبه زاویه الکتریکی شیار

فرمول:

Aez = (360P) / Z

  • P: نصف تعداد قطب‌ها
  • Z: تعداد شیارهای استاتور

برای موتور 24 شیار و 4 قطب:

Aez = (360 × 2) / 24 = 30°

در نتیجه زاویه الکتریکی بین دو شیار مجاور در این مثال 30 درجه است.

مثال عملی سیم‌ بندی موتور سه فاز

برای درک بهتر فرآیند، موتور سه فاز 24 شیار و 4 قطب را در نظر می‌گیریم.

مرحله ۱: تعیین پارامترها

  • تعداد شیار (Z) = 24
  • تعداد قطب (2P) = 4
  • تعداد فاز (m) = 3

مرحله ۲: محاسبه q

q = Z / (2P × m) = 24 / (4 × 3) = 2

مرحله ۳: تعیین شیار شروع فازها

  • فاز اول (L1) = 1
  • فاز دوم (L2) = 1 + (120 / Aez) = 1 + (120 / 30) = 5
  • فاز سوم (L3) = 1 + (240 / Aez) = 1 + (240 / 30) = 9

مرحله ۴: تشکیل جدول سیم‌ بندی

در این مرحله جدولی متناسب با 24 شیار ایجاد می‌شود و موقعیت گروه‌های سیم‌پیچ مشخص خواهد شد. فازهای U، V و W باید بر اساس محاسبات در شیارهای تعیین‌شده قرار بگیرند و گروه‌های کلاف نیز مطابق گام سیم‌پیچی به یکدیگر متصل شوند.

برای بررسی دقیق‌تر پارامترهای الکتریکی موتور، توجه به جریان مصرفی نیز اهمیت دارد و باید پس از سیم‌بندی، عملکرد موتور به‌درستی بررسی شود.

برای آشنایی با روش بررسی جریان نیز، می‌توانید نحوه اندازه‌گیری جریان موتور سه فاز را مطالعه کنید.

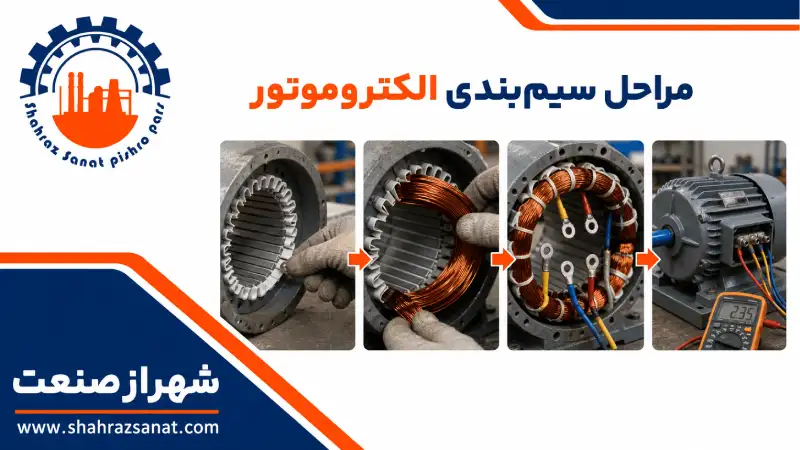

مراحل سیم‌بندی الکتروموتور

مرحله ۵: آماده‌ سازی استاتور

پیش از قرار دادن کلاف‌ها، وضعیت هسته، شیارها، عایق شیار و ورقه‌های هسته بررسی می‌شود. عایق‌بندی مناسب شیارها اهمیت زیادی دارد؛ زیرا تماس سیم لاکی با هسته می‌تواند باعث اتصال بدنه و آسیب جدی شود.

مرحله ۶: قرار دادن کلاف‌ ها

کلاف‌ها بر اساس جدول سیم‌پیچی و گام تعیین‌شده در شیارها قرار می‌گیرند. ترتیب قرارگیری باید دقیق باشد تا گروه‌های مربوط به سه فاز در موقعیت صحیح قرار گرفته و میدان مغناطیسی موردنظر ایجاد شود.

مرحله ۷: سربندی کلاف‌ ها

  • اتصال نزدیک: انتهای یک کلاف به ابتدای کلاف بعدی متصل می‌شود.
  • اتصال دور: نحوه اتصال بر اساس نقشه سیم‌پیچی و جهت قرارگیری کلاف‌ها تعیین می‌شود.

در این مرحله باید ابتدا و انتهای تمام گروه‌های سیم‌پیچ مشخص باشد. اشتباه در تشخیص سر و ته کلاف‌ها می‌تواند باعث معکوس‌شدن جهت میدان یک گروه و ایجاد عملکرد نامناسب موتور شود.

مرحله ۸: تست و اطمینان از عملکرد

پس از پایان سیم‌بندی، مقاومت سیم‌پیچ‌ها، وضعیت عایق و اتصال بدنه باید بررسی شود. سپس موتور باید مطابق مشخصات پلاک و با رعایت الزامات ایمنی تست شود. برای اندازه‌گیری مقاومت عایق معمولاً از دستگاه مِگِر استفاده می‌شود و انجام تست‌های الکتریکی باید توسط فرد متخصص صورت گیرد.

نکات مهم برای سیم‌ بندی موفق

رعایت چند نکته فنی می‌تواند از خطا در سیم‌پیچی و کاهش عمر موتور جلوگیری کند.

۱. اطلاعات پلاک موتور را بررسی کنید

پیش از بازکردن یا سیم‌بندی موتور، اطلاعاتی مانند توان، ولتاژ، جریان، فرکانس، سرعت و تعداد فازها را ثبت کنید. در موتور سه فاز، ولتاژهای مربوط به اتصال ستاره و مثلث نیز اهمیت زیادی دارند.

۲. از نقشه سیم‌پیچی استفاده کنید

تعداد شیارها و قطب‌ها به‌تنهایی برای تعیین تمام جزئیات سیم‌بندی کافی نیست. نقشه سیم‌پیچی، گام کلاف، تعداد دور، قطر سیم و نحوه سربندی باید با مشخصات موتور مطابقت داشته باشد.

۳. انتخاب سیم مناسب

  • سیم مسی: رسانایی الکتریکی مناسب و کاربرد گسترده در سیم‌پیچی موتور.
  • سیم آلومینیومی: در برخی کاربردها استفاده می‌شود و مشخصات آن باید متناسب با طراحی موتور انتخاب شود.

۴. عایق‌ بندی را جدی بگیرید

حتی اگر تعداد دور و قطر سیم صحیح باشد، عایق‌بندی نامناسب می‌تواند باعث اتصال بین دورها یا اتصال سیم‌پیچ به هسته شود. به‌همین دلیل، کیفیت عایق شیار، عایق سیم و فرآیند نهایی عایق‌کاری اهمیت زیادی دارد.

۵. استفاده از نرم‌ افزارهای کمکی

در پروژه‌های سیم‌پیچی، ابزارهای محاسباتی و نرم‌افزارهای مخصوص طراحی موتور می‌توانند برای محاسبه گام، تعداد کلاف‌ها، زاویه الکتریکی و آرایش شیارها مفید باشند. با این‌حال، نتیجه نرم‌افزار باید با اطلاعات واقعی موتور و نقشه سازنده تطبیق داده شود.

در پایان

سیم‌بندی الکتروموتور تک فاز و سه فاز فرآیندی است که علاوه‌بر مهارت عملی، به محاسبات و شناخت ساختار موتور نیاز دارد. در موتور تک فاز، تشخیص سیم‌پیچ اصلی و کمکی و اتصال صحیح خازن اهمیت زیادی دارد؛ در موتور سه فاز نیز طراحی گروه‌های کلاف، گام سیم‌پیچی، تعداد قطب‌ها و سربندی ستاره یا مثلث باید مطابق مشخصات موتور انجام شود.

همچنین، انتخاب اتصال ستاره یا مثلث نباید صرفاً بر اساس توان موتور انجام شود و باید ولتاژ درج‌شده روی پلاک و ولتاژ شبکه در نظر گرفته شود. استفاده از نقشه صحیح، بررسی عایق، تست سیم‌پیچ‌ها و رعایت نکات ایمنی نیز از مراحل مهم یک سیم‌بندی استاندارد هستند.

اگر برای انتخاب و خرید الکتروموتور صنعتی موتور مناسب نیاز به راهنمایی دارید، می‌توانید برای دریافت مشاوره تخصصی با مشاورین متخصص و مجرب ما در شهراز صنعت در ارتباط باشید.

دریافت مشاوره و استعلام قیمت الکتروموتورهای صنعتی

سوالات متداول درباره سیم‌بندی الکتروموتور

+ چرا سیم‌ بندی سه فاز رایج‌ تر از تک فاز است؟

موتورهای سه فاز میدان مغناطیسی دوار ایجاد می‌کنند و برای کاربردهای صنعتی و توان‌های بالاتر مناسب هستند. همچنین در بسیاری از کاربردها راندمان و عملکرد مناسبی ارائه می‌دهند.

+ تفاوت سیم‌ بندی موتور تک فاز و سه فاز چیست؟

موتور تک فاز معمولاً دارای سیم‌پیچ اصلی و کمکی است و ممکن است برای راه‌اندازی به خازن نیاز داشته باشد؛ در حالی که موتور سه فاز دارای سه مجموعه سیم‌پیچ با اختلاف فاز 120 درجه است.

+ اتصال ستاره و مثلث در موتور سه فاز چه تفاوتی دارند؟

در اتصال ستاره، یک سر هر سه سیم‌پیچ به یکدیگر متصل می‌شود؛ در اتصال مثلث، انتهای هر سیم‌پیچ به ابتدای سیم‌پیچ بعدی متصل می‌شود. انتخاب اتصال باید مطابق ولتاژ نامی موتور و شبکه انجام شود.

+ ترمینال‌های U1، V1، W1 و U2، V2، W2 چه کاربردی دارند؟

این ترمینال‌ها ابتدا و انتهای سه سیم‌پیچ موتور سه فاز را مشخص می‌کنند و امکان سربندی موتور در حالت ستاره یا مثلث را فراهم می‌سازند.

+ چگونه سیم‌ بندی موتور را تست کنیم؟

پس از قطع کامل برق، می‌توان پیوستگی و مقاومت سیم‌پیچ‌ها را با مولتی‌متر و مقاومت عایق را با مِگِر بررسی کرد. تست اتصال بدنه و بررسی عایق باید با ابزار مناسب و توسط فرد متخصص انجام شود.

+ گام قطبی در سیم‌ پیچی موتور چیست؟

گام قطبی تعداد شیارهای زیر هر قطب را مشخص می‌کند و از تقسیم تعداد شیارهای استاتور بر تعداد کل قطب‌های موتور به دست می‌آید.
